Revit中基于墻的屋頂創建懸梁
1：在上方任務欄選項的建筑選項中點擊選屋頂里的跡線屋頂。

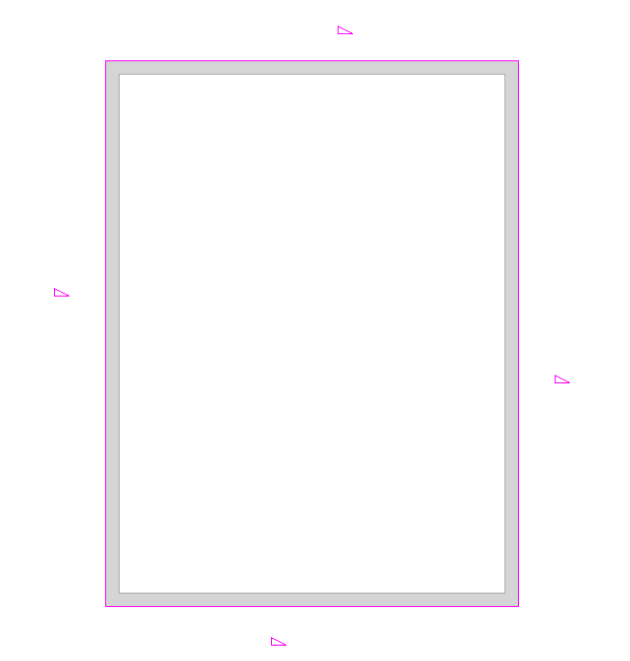

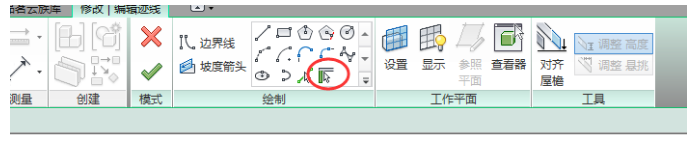

2：在繪制面板上選擇拾取墻在屋頂上進行繪制。

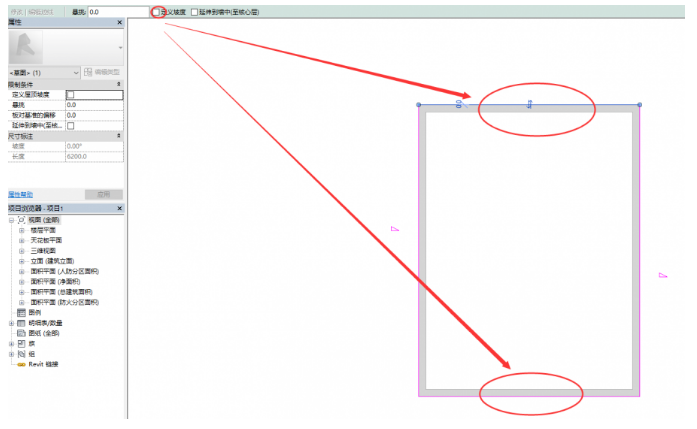

3：繪制完成后在屬性欄上方中將兩邊的屋頂的點掉自定義坡度的選項。

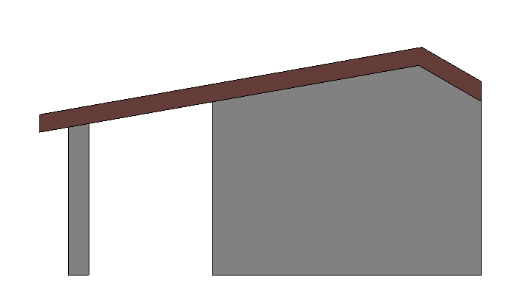

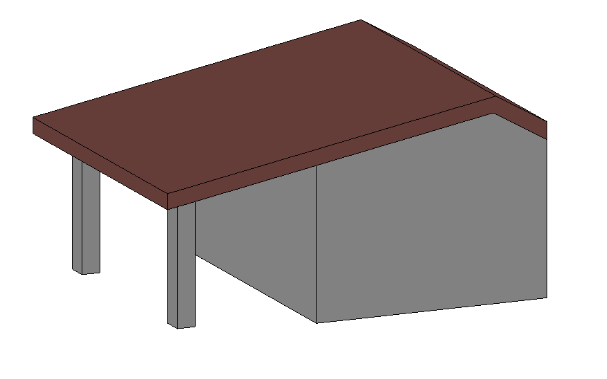

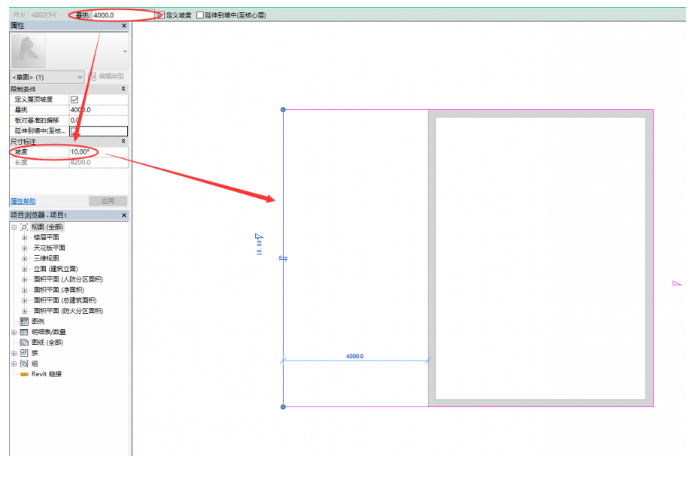

4：點擊需要懸挑的屋頂邊，在任務欄下方與屬性欄中間左上方的位置有一欄懸挑，在右邊的方框中輸入需要懸挑指定的一個值。如下圖將懸挑值改為2000，然后在任務欄中將自定義坡度更改到合適位置，懸挑就繪制完成了。
