在Revit中建族文件時，經常會用到模型文字，但卻無法對模型文字進行控制，這應該是很多使用Revit的朋友遇到的問題，下面介紹一下在族文件中如何靈活控制模型文字。
將模型文字放置在基于面的族中。再載入到族文件中。

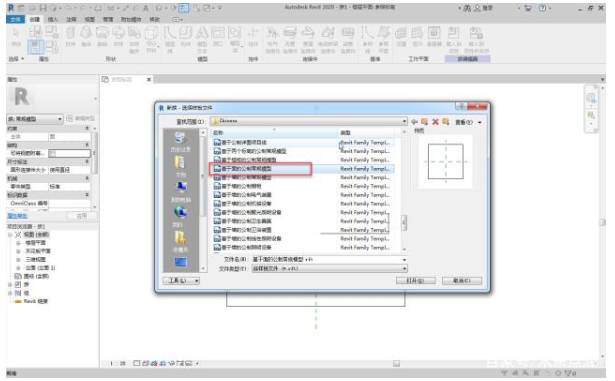

1、創建基于面的常規模型：

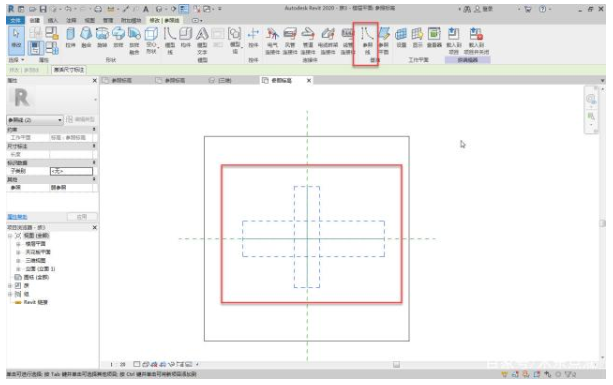

2、繪制參照線，并與參照平面鎖定：

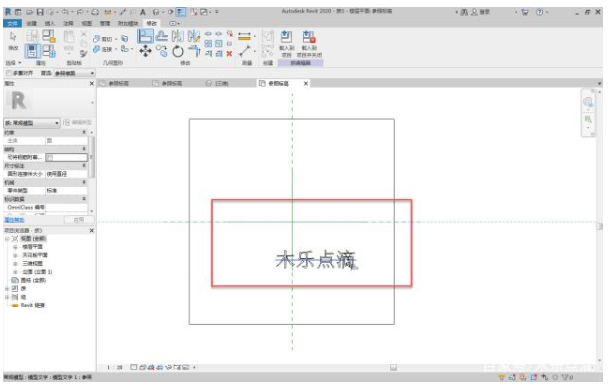

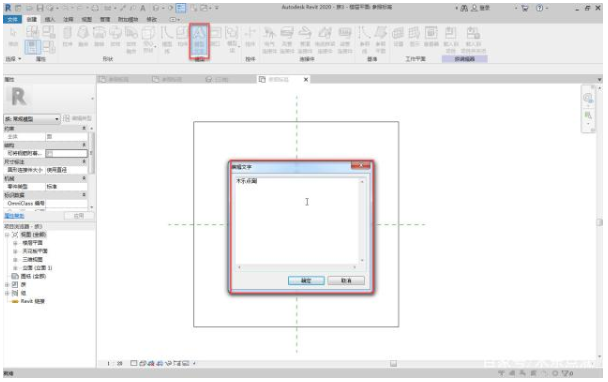

3、放置模型文字：

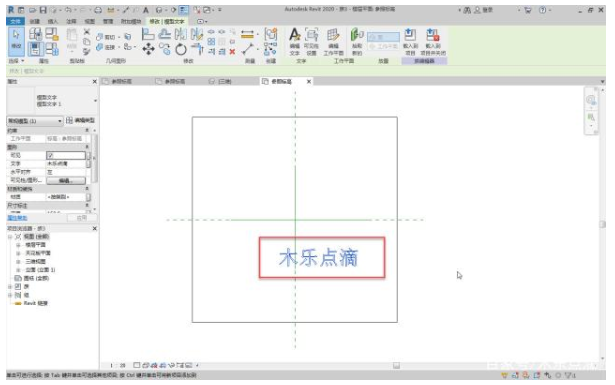

4、將模型文字與參照線鎖定，水平方向與垂直方向都鎖定，注意是參照線，不是參照平面：

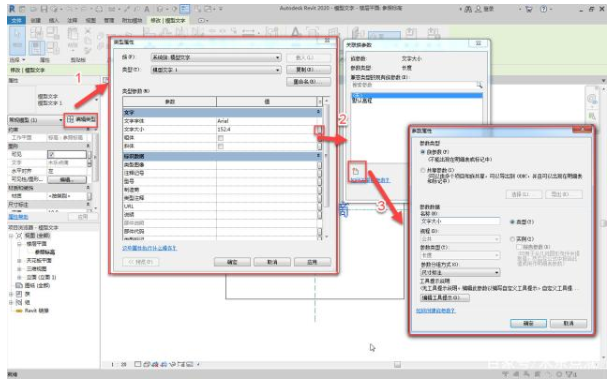

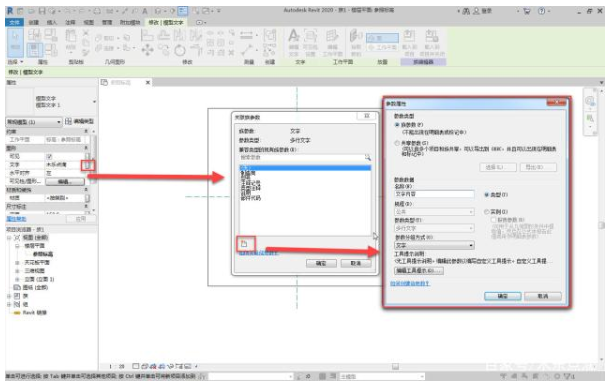

5、將文字內容添加參數：

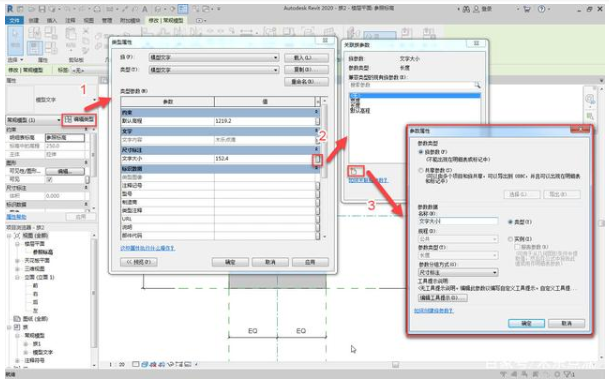

6、將文字大小添加參數：

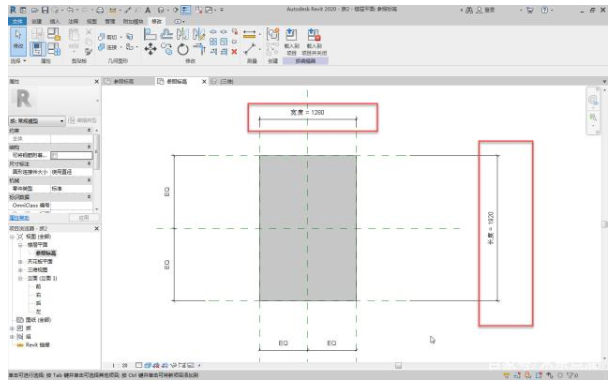

7、創建新的族文件，這里就隨意拉伸一個盒子，長寬可以改變：

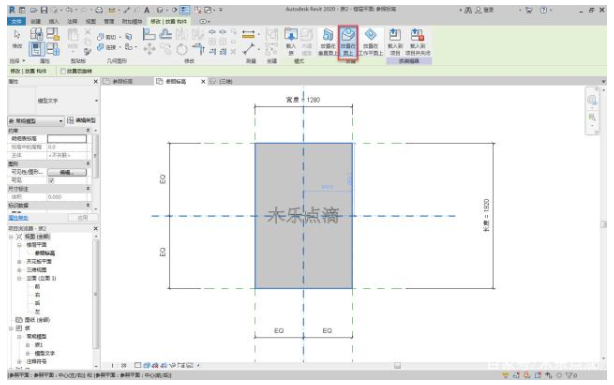

8、將創建的模型文字族文件載入到新建的族文件中，并鎖定參照平面（中心控制模型文字）：
9、將模型文字族文件中的文字內容和文字大小參數關聯到族文件中：

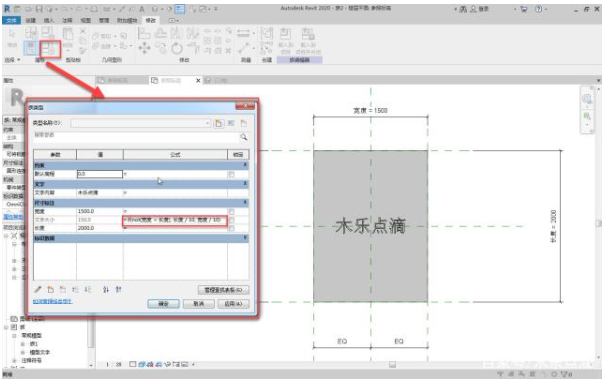

10、文字大小，可以輸入公式，隨著長寬的改變，文字大小可以改變：

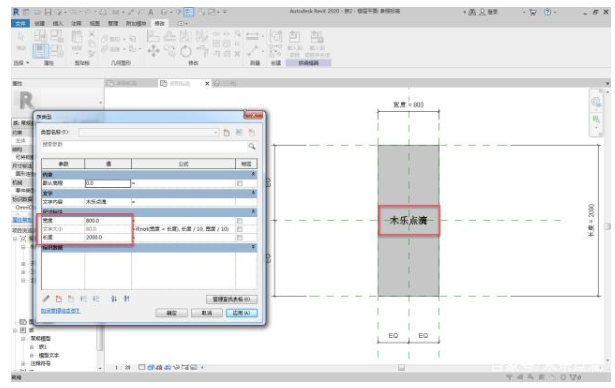

11、改變族的長寬尺寸，模型文字始終居中顯示：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
