文章來源：廣筑BIM咨詢

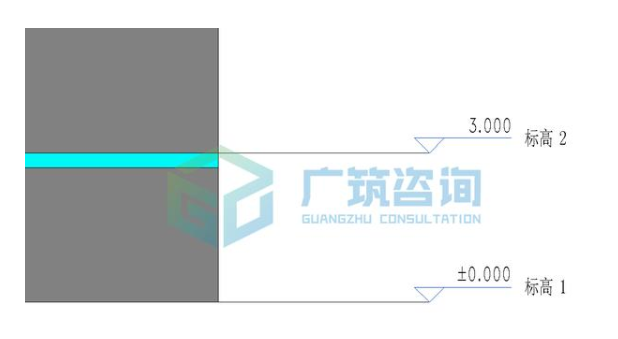

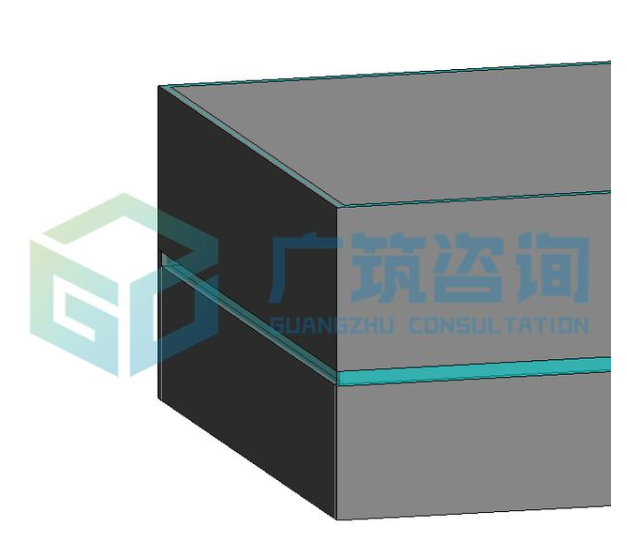

有同學問為什么我畫的墻總是到樓板就停了呢？頂部約束也是選擇的到標高2，但是就是畫不了！
下面老師給大家講解一下這個小問題的解決辦法吧~
這個原因是因為Revit默認的是板切墻柱梁，那如何修改連接順序呢？
解決方法：

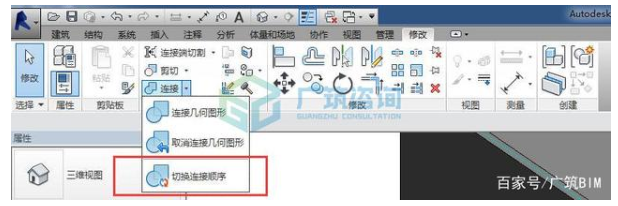

1.選擇修改選項卡——連接——切換連接順序
2.點擊需要修改的墻
3.再點擊樓板

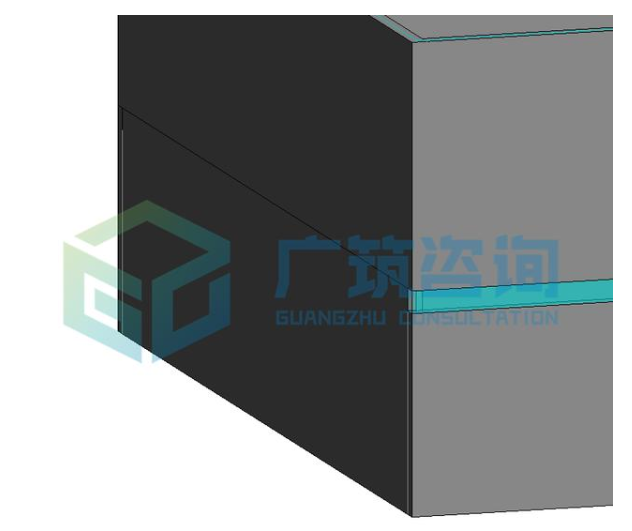

切換連接順序后的效果如下：
另外，畫樓梯、坡道的時候有時候會遇到柱不能正確附著到板的問題，如何解決柱和斜樓板不能正確相連的問題呢？
解決辦法一：

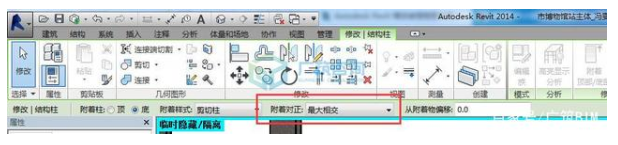

當我們選中柱子，出現附著頂部/底部命令后，我們單擊附著頂部/底部命令，這時將附著對正改為“最大相交”，后再單擊樓板，完成柱子和樓板之間的附著。
解決辦法二：

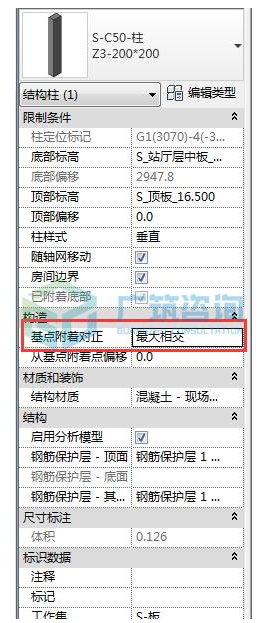

在我們不做任何更改的情況下，完成柱子和樓板之間的附著。再單擊選中柱子，在屬性欄中選擇“最大相交”命令，點擊應用完成。
在剪切目標情況下，使用最小相交、相交柱中線、最大相交的區別如下：

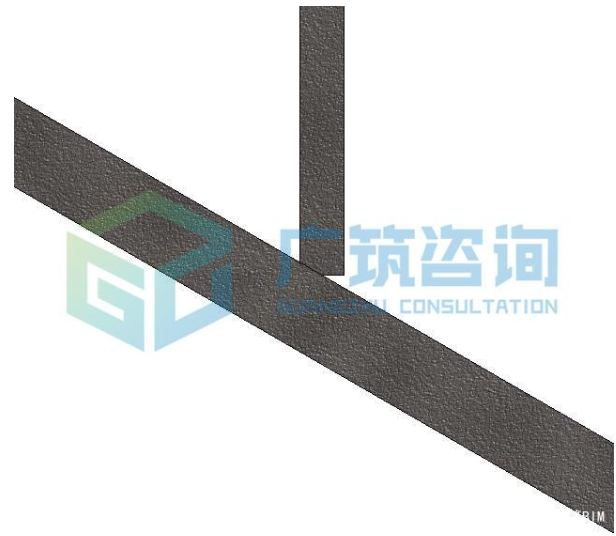

1.附著對正：最小相交(即柱子離樓板最近的一端，與樓板相交)

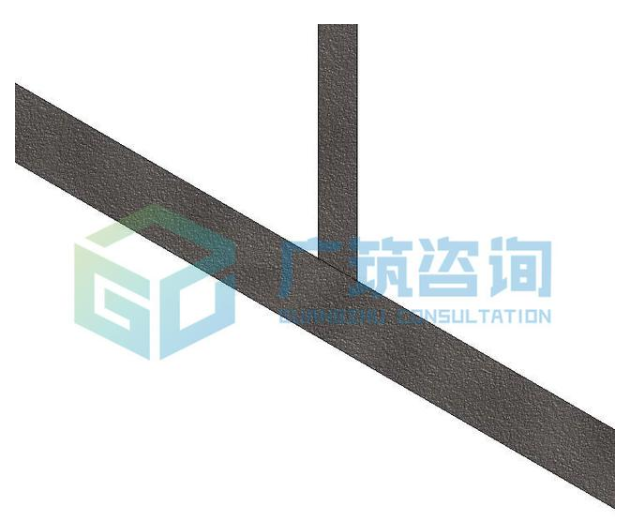

2.附著對正：相交柱中線(即柱子離樓板最近的一端到柱子中心線部分，與樓板相交)

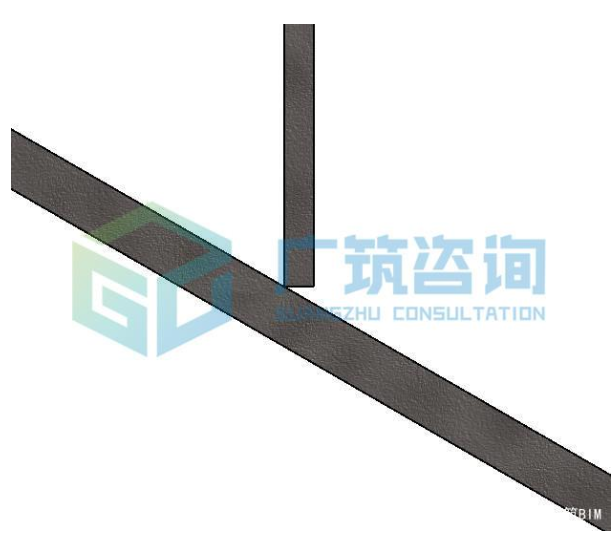

3.附著對正：最大相交(即柱子離樓板最近的一端到柱子最遠的一端，均與樓板相交)
其實這個問題很簡單，但是可能因為操作不熟練等原因會產生一點小的問題。遇到這個問題，就按照以上辦法來操作吧~
