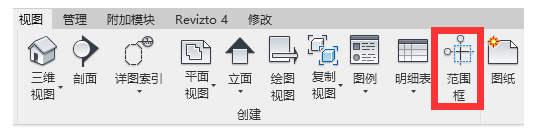

Revit的范圍框（SCOPEBOX）在平面視圖開啟的情況下：視圖-創建-范圍框
在普通中小項目里，不是必須使用范圍框這個功能。
設計師偶爾想試著用一下，發現它并不是想象中那樣，常常不了了之。
有時候還嫌棄別人做好的“綠盒子”，給統統刪掉了（小心被扁）。
但當一個項目中需要在大量平面里設定統一的視圖裁剪，一個個編輯裁剪區域邊界線，即便可以復制粘貼邊界草圖，也是一個非常浪費時間的過程。
隨項目進展，如果這個裁剪邊界需要改變的話，所有之前的編輯工作又得重新經歷一次……

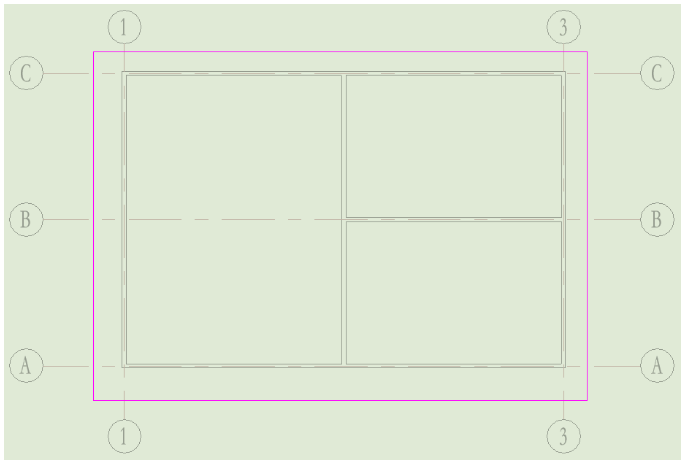

△編輯平面裁剪區域
這時候使用范圍框就會簡單很多，包括遇到裁剪范圍修改的時候，使用范圍框也會事半功倍。

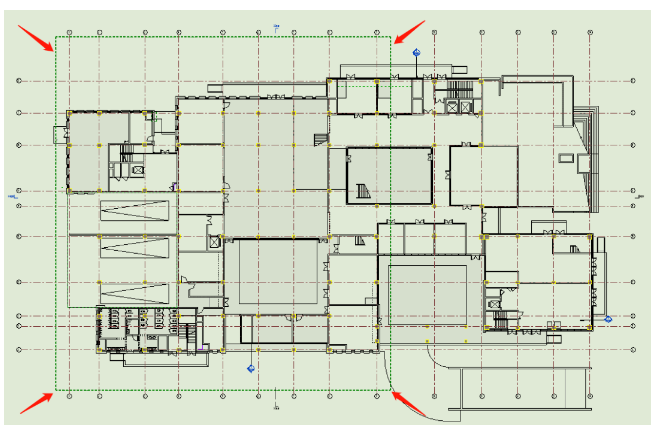

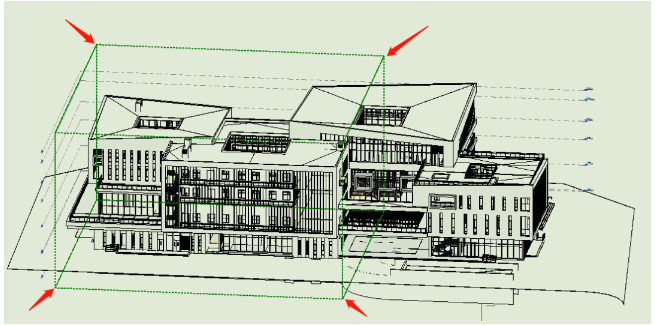

我們在平面視圖里創建范圍框（綠色虛線），范圍框有高度，在三維視圖里可以看一個綠盒子。

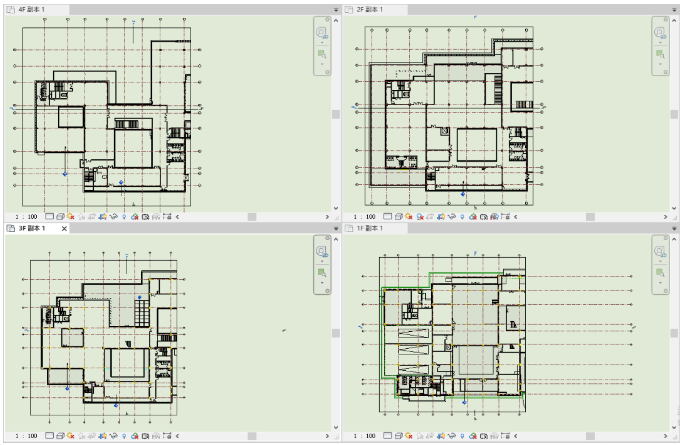

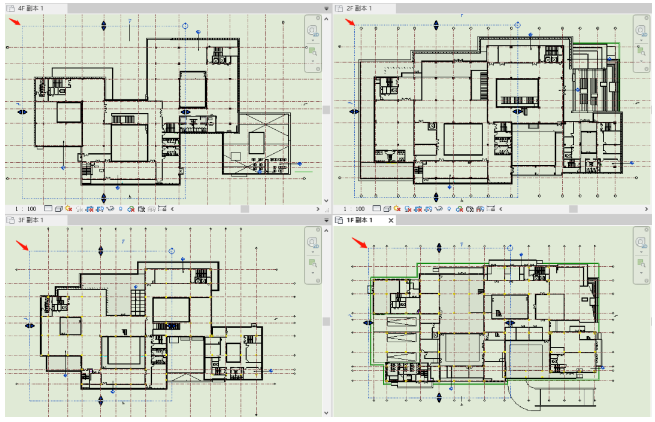

與這個綠盒子相交的平面視圖內都可以看到這個范圍框。

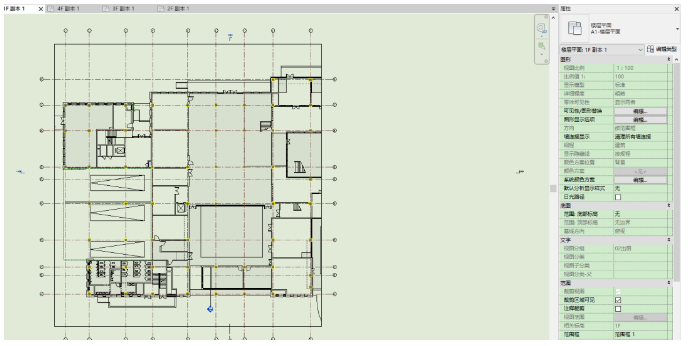

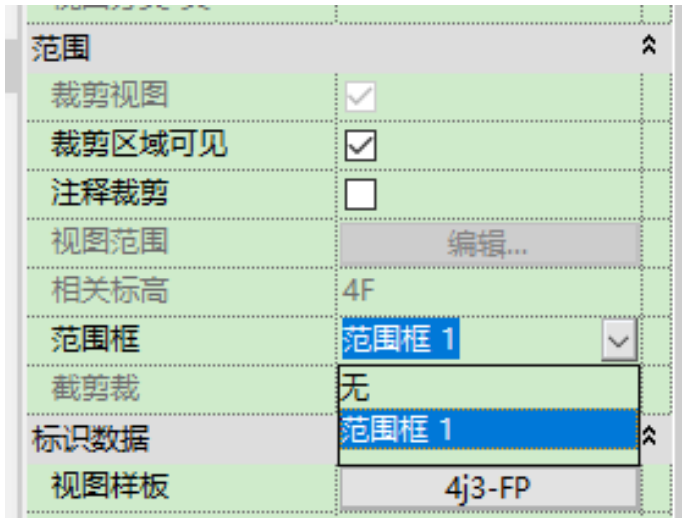

在這些平面中應用范圍框即可達到統一裁剪的目的。范圍框具有更高的視圖裁剪權限，這時候“裁剪視圖”選項會被凍結。

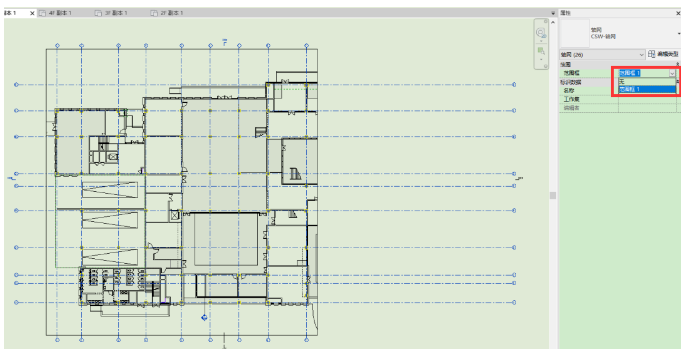

除視圖以外，軸網和標高也可以被范圍框裁剪，此功能可以批量對齊軸網和標高的三維邊界，使之在視圖中整齊劃一。

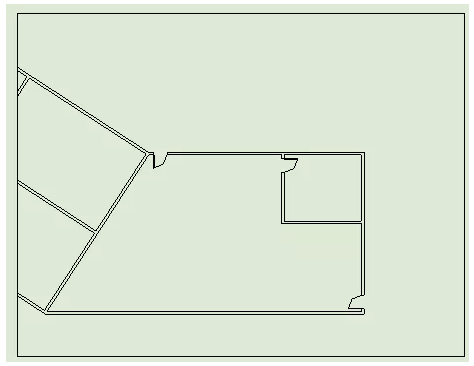

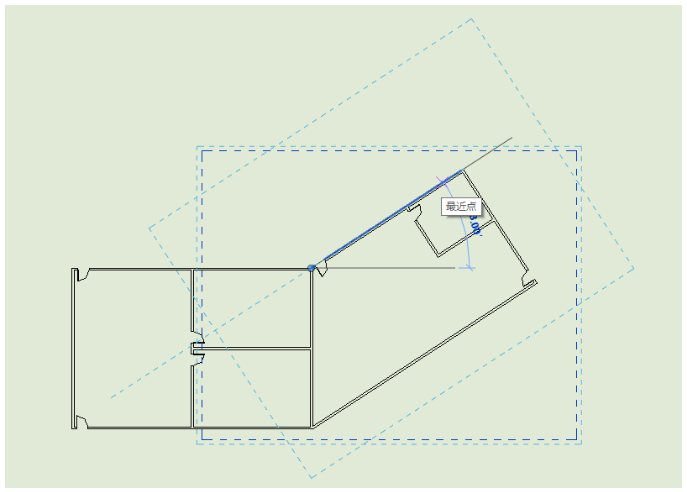

在平面構件非正交的項目里，應用旋轉后的范圍框還可以便捷的旋轉視圖方向。
上述這些是我們最常用到的范圍框功能。
范圍框還有其它一些用法，比如它對參考面的影響類似于軸網和標高；
范圍框屬性里的“視圖可見”編輯，
可以控制應用了這個范圍框的軸網、標高和參考面在某個視圖里的顯隱；
三維視圖也可以應用范圍框等等。
大家可以慢慢探索。
