盡管線管與電纜橋架在Revit中屬于不同類別的系統族，但是由于其都是作于導線的載體，電氣設計師希望可以將線管與電纜橋架直接連接，或者將線管擱置于電纜橋架的上方，而不是直接連接到其表面。
繪制線管時，選擇電纜橋架上的點作為起點或者終點，可以形成線管與電纜橋架之間的連接。也可以將線管的端點拖拽到電纜橋架上形成連接。并且，線管的中心與電纜橋架的頂面或者底面可以有6英寸，也就是152.4mm的高度差。

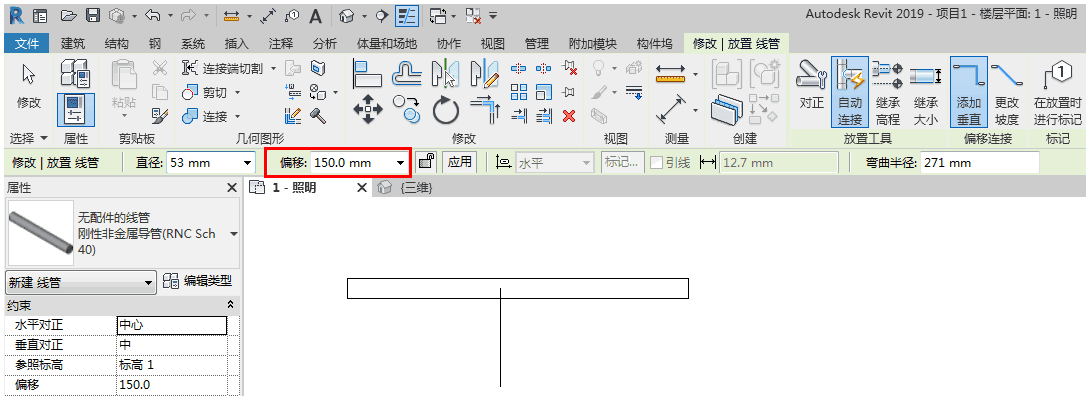

單擊“系統”選項卡下方“電氣”面板中的“線管”工具，將“偏移”值設置為高出橋架高程150mm的高度上，然后在繪圖區域中將線管繪制出來，連接到目標橋架上。
![0(DH$WF~E}KLN29VK`~%8]C.png](http://m.bafaq.cn/uploadfiles/ueditor/upload/image/20201009/1602207823357636.png "0(DH$WF~E}KLN29VK`~%8]C.png")

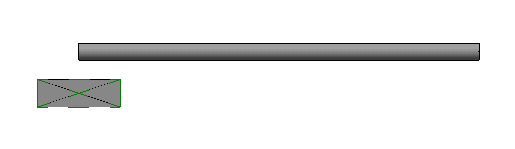

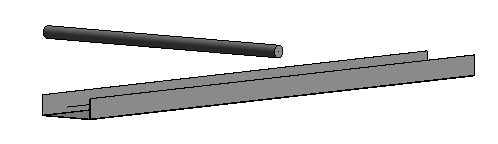

切換至立面圖及三維視圖進行查看，無論是繪制連接時存在的高度差，還是連接后調整標高造成的高度差，只要是在設計的范圍內，線管與電纜橋架仍然會保持連接。
![3[0@(S@6}{E$XU]T7`RU4OH.png](http://m.bafaq.cn/uploadfiles/ueditor/upload/image/20201009/1602207823301651.png "3[0@(S@6}{E$XU]T7`RU4OH.png")
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
