本文將介紹如何在CAD軟件中設置標注樣式。標注是CAD繪圖中非常重要的一部分，它們用于說明和說明繪圖的各個方面，例如尺寸、注釋和符號。通過設置標注樣式，您可以在繪圖中創建一致和專業的標注。

第一步：打開標注樣式管理器

在CAD軟件中，首先需要打開標注樣式管理器。這可以通過以下方式完成：

1. 在CAD界面中，點擊“格式”選項卡。
2. 在“格式”選項卡上，找到“樣式”面板。
3. 點擊“樣式”面板中的“標注樣式管理器”按鈕。

第二步：創建新的標注樣式

在標注樣式管理器中，您可以創建新的標注樣式或編輯現有的標注樣式。以下是創建新的標注樣式的步驟：

1. 點擊標注樣式管理器窗口中的“新建”按鈕。
2. 在“新建標注樣式”對話框中，選擇一個現有的標注樣式作為基礎，或者選擇“從頭開始”創建一個全新的樣式。
3. 為新標注樣式命名，并選擇適合的單位。
4. 在左側的列表中，選擇您要添加到標注樣式中的不同類型的標注。例如，您可以選擇尺寸標注、領導線等。
5. 通過點擊列表右側的“添加”按鈕，依次將所選標注類型添加到新標注樣式中。

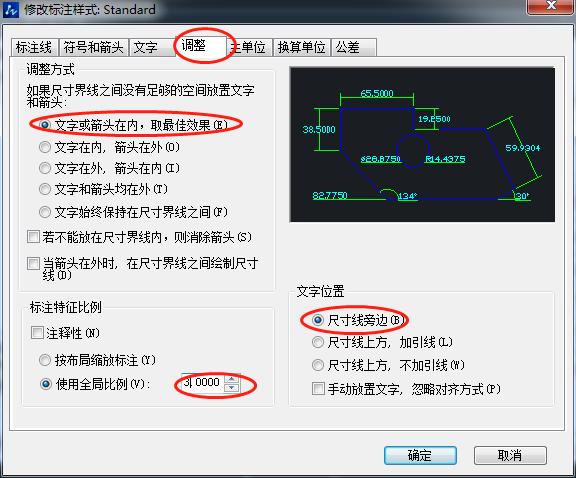

6. 在每個標注類型的設置選項卡中，您可以定義標注的外觀和樣式。例如，您可以選擇字體、箭頭樣式、注釋位置等。
7. 完成設置后，點擊“應用”或“確定”按鈕保存新標注樣式。

第三步：應用標注樣式

創建完新的標注樣式后，您可以將其應用到CAD繪圖中。以下是將標注樣式應用到繪圖的步驟：

1. 在CAD界面中，點擊“注釋”選項卡。
2. 在“注釋”選項卡上，找到“樣式”面板。
3. 點擊“樣式”面板中的“標注”按鈕。
4. 在彈出的標注樣式管理器窗口中，選擇您所創建的新標注樣式。
5. 點擊“確定”按鈕，將標注樣式應用到繪圖中的標注。

第四步：編輯和管理標注樣式

在CAD軟件中，您可以隨時編輯和管理標注樣式。以下是如何編輯和管理標注樣式的步驟：

1. 打開標注樣式管理器。
2. 選擇要編輯或管理的標注樣式。
3. 點擊“編輯”按鈕，對選定的標注樣式進行修改。
4. 您可以更改標注樣式的名稱、單位和屬性。
5. 您還可以通過點擊“刪除”按鈕刪除不需要的標注樣式。
6. 完成編輯和管理后，點擊“應用”或“確定”按鈕保存更改。

總結而言，通過CAD軟件中的標注樣式管理器，您可以創建、編輯和管理標注樣式，以確保您的繪圖具有一致和專業的標注外觀。應用正確的標注樣式可以提高圖紙的可讀性和易用性。
