本文旨在探討如何解決CAD導入SU時出現的不同平面問題。在CAD軟件中，我們可以以不同的平面繪制設計，例如平面圖、俯視圖和立體圖等。然而，當我們將CAD文件導入SU軟件時，有時會遇到不同平面的問題，導致模型顯示不正確或變形。因此，我們需要找到適當?shù)姆椒▉?lái)解決這些問題。
1.檢查CAD文件的單位和坐標系

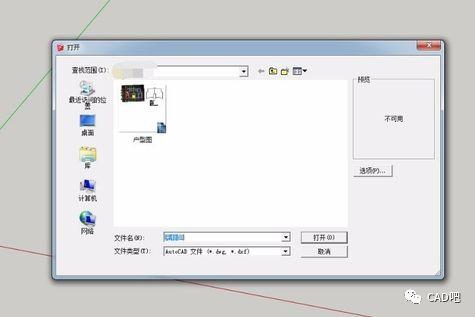

導入CAD文件之前，我們應該檢查CAD文件的單位和坐標系設置是否正確。SU和CAD軟件使用不同的單位系統，例如英制和公制。如果單位設置不匹配，則導入的模型可能會出現縮放或變形的問題。因此，我們需要確保CAD文件的單位與SU軟件的單位相匹配。
2.使用插件或軟件轉換CAD文件
有時，直接將CAD文件導入SU可能會導致不同平面的問題。在這種情況下，我們可以嘗試使用插件或第三方軟件來轉換CAD文件。例如，CAD插件可以將CAD文件轉換為SU可識別的格式，以確保導入的模型正確顯示。另外，一些CAD轉換軟件也可以將CAD文件轉換為其他格式，如STL或OBJ，然后再導入SU。
3.調整SU軟件的設置

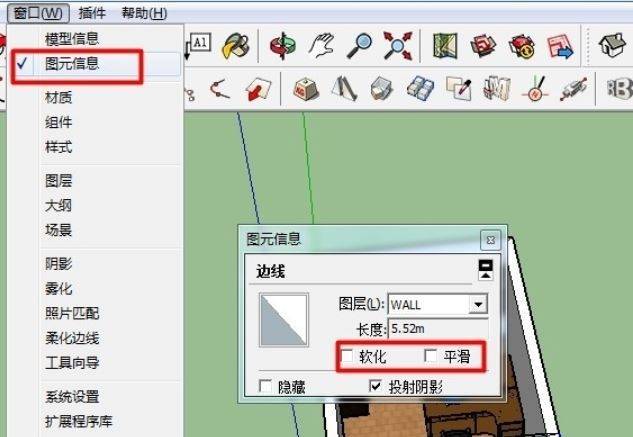

在導入CAD文件之前，我們可以調整SU軟件的一些設置來解決不同平面的問題。首先，我們可以嘗試調整SU的坐標系設置，使其與CAD文件相匹配。其次，我們可以檢查SU的默認單位設置，并根據需要進行更改。此外，我們還可以調整SU的導入選項，如縮放比例和軸向設置，以確保導入的模型以正確的平面顯示。
4.逐層導入CAD文件
如果CAD文件包含多個平面或圖層，我們可以嘗試逐層導入CAD文件。首先，我們可以導入CAD文件的一個平面或圖層，然后將其調整為正確的位置和大小。接下來，我們可以逐步導入其他平面或圖層，并使用SU的工具和功能來組合它們，并確保它們?cè)谡_的位置和比例下顯示。
5.使用SU的編輯工具進行調整
一旦我們成功導入CAD文件，但仍然遇到不同平面的問題，我們可以使用SU的編輯工具進行調整。例如，我們可以使用移動、旋轉或縮放工具來調整導入的模型，以使其在SU中正確顯示。另外，我們還可以使用SU的切割、修剪或合并工具來修改模型的不同部分，以解決平面問題。
結論
在CAD導入SU時，不同平面的問題可能會導致模型顯示不正確或變形。通過檢查CAD文件的單位和坐標系設置，使用插件或軟件轉換CAD文件，調整SU軟件的設置，逐層導入CAD文件以及使用SU的編輯工具進行調整，我們可以解決這些問題，并確保導入的模型以正確的平面顯示。
