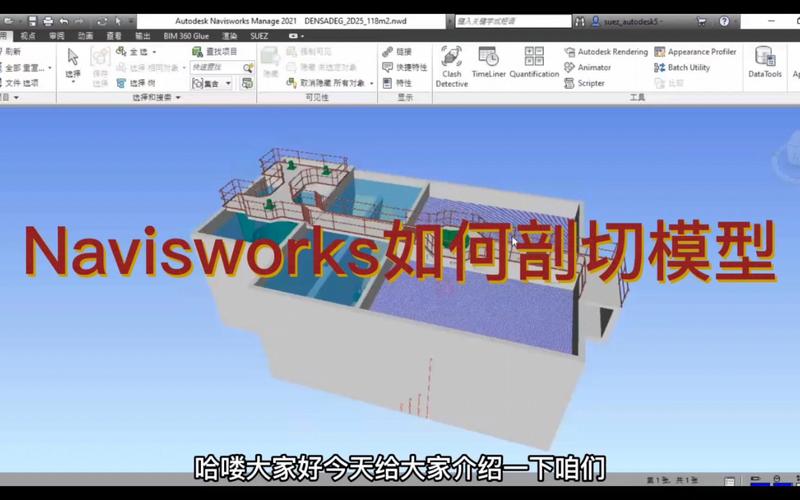

更多Navisworks是建筑和工程項目中常用的協同工具，可以幫助用戶進行項目的可視化、協調和溝通。剖切操作是Navisworks中常用的功能之一，可以幫助用戶更好地了解和分析項目模型。下面將詳細介紹如何在Navisworks中進行剖切操作。
首先，打開Navisworks軟件并加載需要進行剖切操作的項目模型。可以通過“文件”菜單中的“打開”選項來加載模型文件。一般情況下，Navisworks支持多種格式的模型文件，包括DWG、DGN、IFC、RVT等。
加載完成后，可以通過鼠標左鍵在項目模型上進行平移、旋轉和縮放的操作，以便更好地觀察和定位。
接下來，點擊“視圖”菜單中的“剖切”選項，進入剖切模式。默認情況下，Navisworks將使用平面剖切工具，即通過定義一個平面來進行剖切操作。
在剖切模式下，可以通過鼠標左鍵點擊在模型上定義剖切平面的點。點擊第一個點后，可以通過移動鼠標來定義剖切平面的方向和大小。點擊第二個點后，Navisworks會自動創建一個平面并進行剖切操作。
如果需要調整剖切平面的位置，可以通過鼠標左鍵拖動平面上的控制點。如果需要調整剖切平面的大小，可以通過鼠標左鍵拖動平面上的控制線。剖切平面的方向可以通過鼠標右鍵點擊平面上的控制點來更改。
除了平面剖切工具，Navisworks還提供了圓柱剖切工具和球體剖切工具。通過“視圖”菜單中的“剖切”選項可以切換不同的剖切工具。
使用圓柱剖切工具時，可以通過鼠標左鍵點擊在模型上定義剖切圓柱體的中心點。點擊后，可以通過移動鼠標來定義剖切圓柱體的方向和大小。點擊第二次后，Navisworks會自動創建一個圓柱體并進行剖切操作。
使用球體剖切工具時，可以通過鼠標左鍵點擊在模型上定義剖切球體的中心點。點擊后，可以通過鼠標滾輪來調整剖切球體的大小。點擊第二次后，Navisworks會自動創建一個球體并進行剖切操作。
在進行剖切操作后，可以通過“視圖”菜單中的“還原”選項來取消剖切效果。同時，還可以通過“視圖”菜單中的“剖切”選項來調整剖切的顯示效果，包括剖切面的填充和剖切面的輪廓。
此外，Navisworks還提供了其他一些與剖切相關的功能。比如，可以通過“視圖”菜單中的“創建截面”選項來創建一個新的視圖，只顯示剖切面的一側。可以通過“視圖”菜單中的“創建剖視圖”選項來創建一個新的視圖，只顯示剖切面的內部。
總之，Navisworks是一個功能強大的協同工具，可以幫助用戶進行項目的可視化、協調和溝通。剖切操作是Navisworks中常用的功能之一，通過平面剖切工具、圓柱剖切工具和球體剖切工具，用戶可以更好地了解和分析項目模型。希望本文對您了解如何在Navisworks中進行剖切操作有所幫助。
