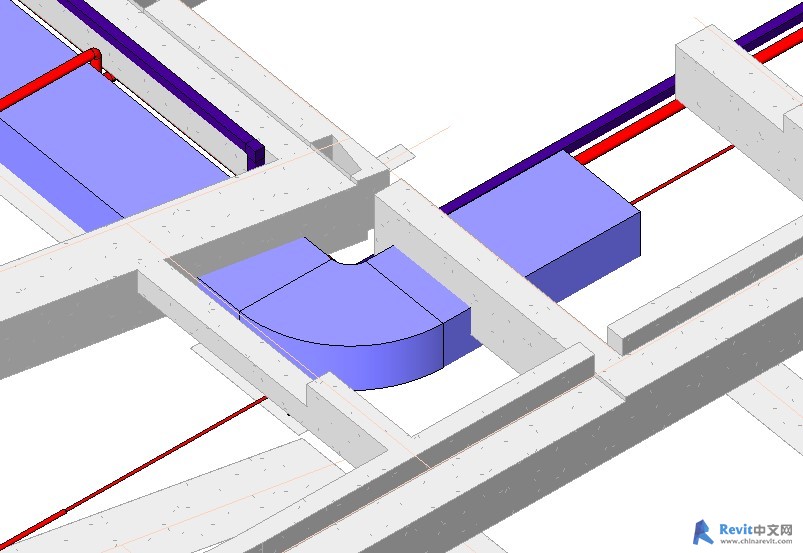

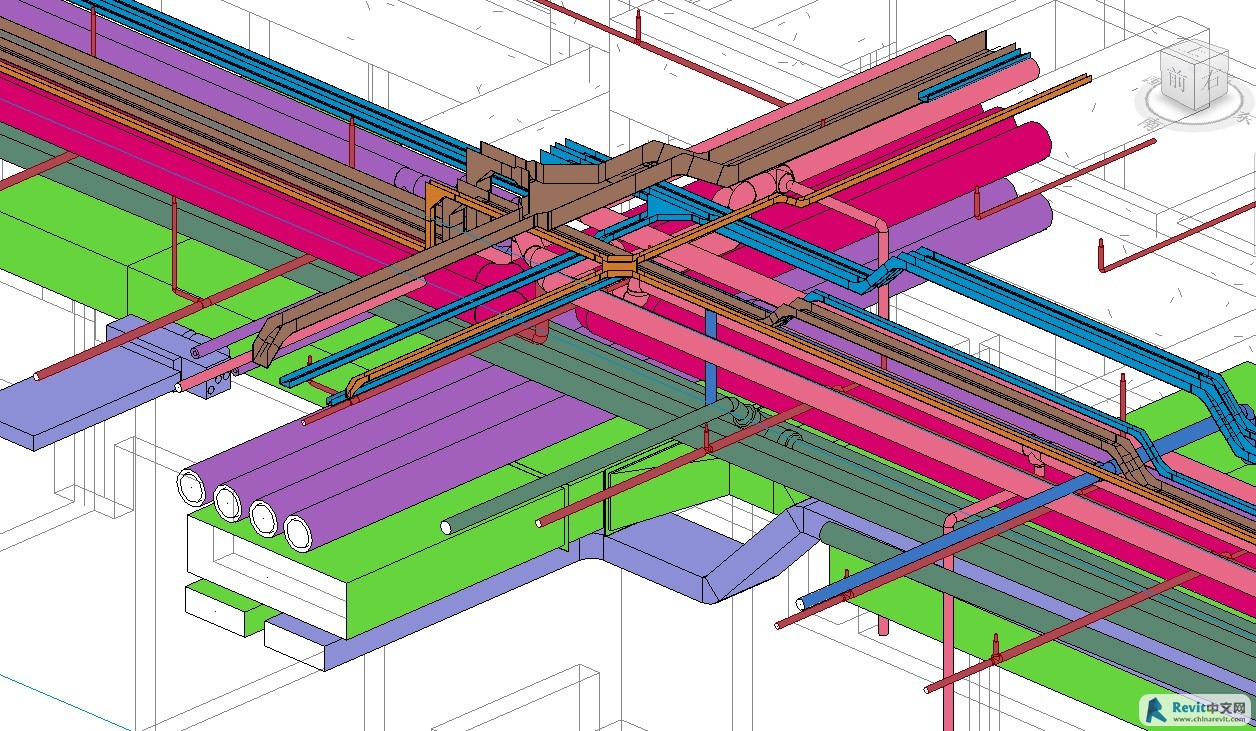

更多Navisworks的一個基本功能就是支持打開不同軟件的設計成果,并通過“附加到主模型”功能將不同的部分整合到一個模型內。基于3D交互的可視化的瀏覽、漫游等操作,可模擬第一人稱或第三人稱視角下的真實視覺體驗,并可以比較直觀的在瀏覽中發現設計中不不合理之處。此外,對于大型、負責的項目或隱蔽工程,有時不同的設計成果之間存在不協調或有碰撞地方。Navisworks 提供了自動化的偵測及匯報手段,即常用的“沖突檢測(Clash Detective)” 功能。工程上常用此功能對不同的設計專業或不同的部分進行施工圖綜合檢查,提前解決施工圖中的錯、碰問題,降低施工過程中的浪費。

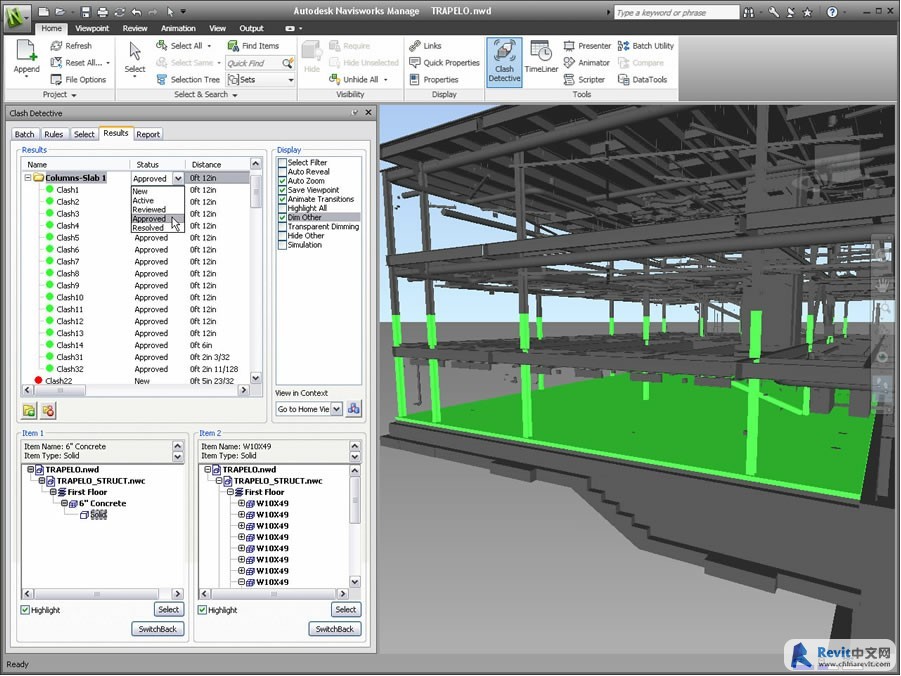

1. 使用“Clash Detective”工具可以有效地識別、檢驗和報告三維項目模型中的碰撞。實現不同專業之間的綜合校審檢查:
a) 使用“ClashDetective”有助于降低模型檢驗過程中出現人為錯誤的風險。
b) “ClashDetective”可用作已完成設計工作的一次性“健全性檢查”,也可以用作項目的持續審核檢查。
c) 可以使用“ClashDetective”在傳統的三維幾何圖形(三角形)和激光掃描點云之間執行碰撞檢測。
d) 可以將“ClashDetective”功能與其他 AutodeskNavisworks 工具結合使用:
i. 通過將“Clash Detective”與“對象動畫”聯系起來,能夠自動檢查移動對象之間的碰撞。例如,將“ClashDetective”測試與現有動畫場景聯系起來,可以在動畫過程中自動高亮顯示靜態對象與移動對象的碰撞,例如,起重機旋轉著通過建筑物的頂部、運貨汽車與工作組碰撞等。
ii. 將“Clash Detective”與“TimeLiner”聯系起來,可以對項目進行基于時間的碰撞檢查。
iii. 將“Clash Detective”、“TimeLiner”與“對象動畫”聯系起來,可以對完全動畫化的“TimeLiner”進度進行碰撞檢測。
