【原文來源：腿腿教學網 // 原文標題： DynamoPrimer解析之Dynamo-Syntax_Attractor-Surface】

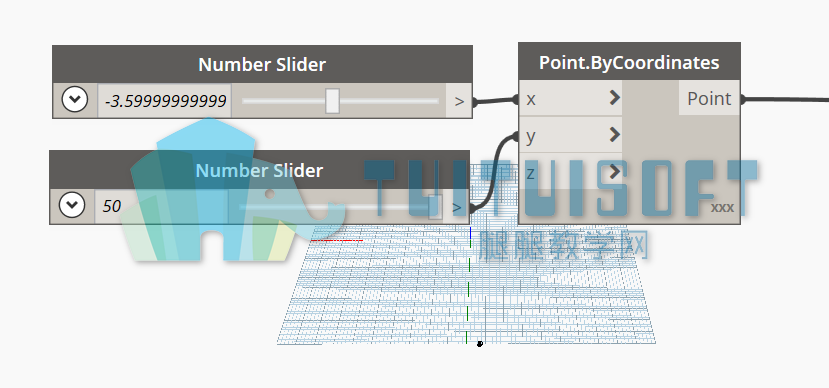

1、首先創建一個點作為后續數據的參照點，點的坐標由數值滑塊Number Slider控制，圖中的點坐標為(-3.59999999999999, 50, 0)。
2、通過節點Sequence創建一個列表，該列表的起始值為-50，列表的項數為11，每個數據之間的間距為10，因此生成的列表就是{-50, -40, -30, -20, -10, 0, 10, 20, 30, 40, 50}。

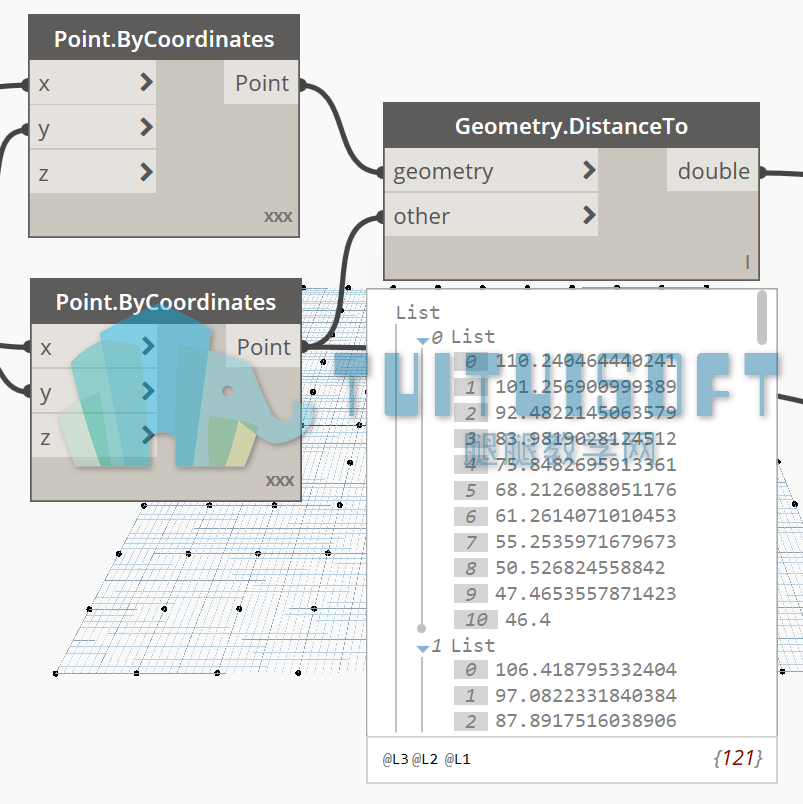

3、節點Geometry.DistanceTo能夠計算兩個幾何圖形之間的距離，圖中是通過基準點去計算與點陣中各個點的距離，因此生成11x11=121個距離數值。

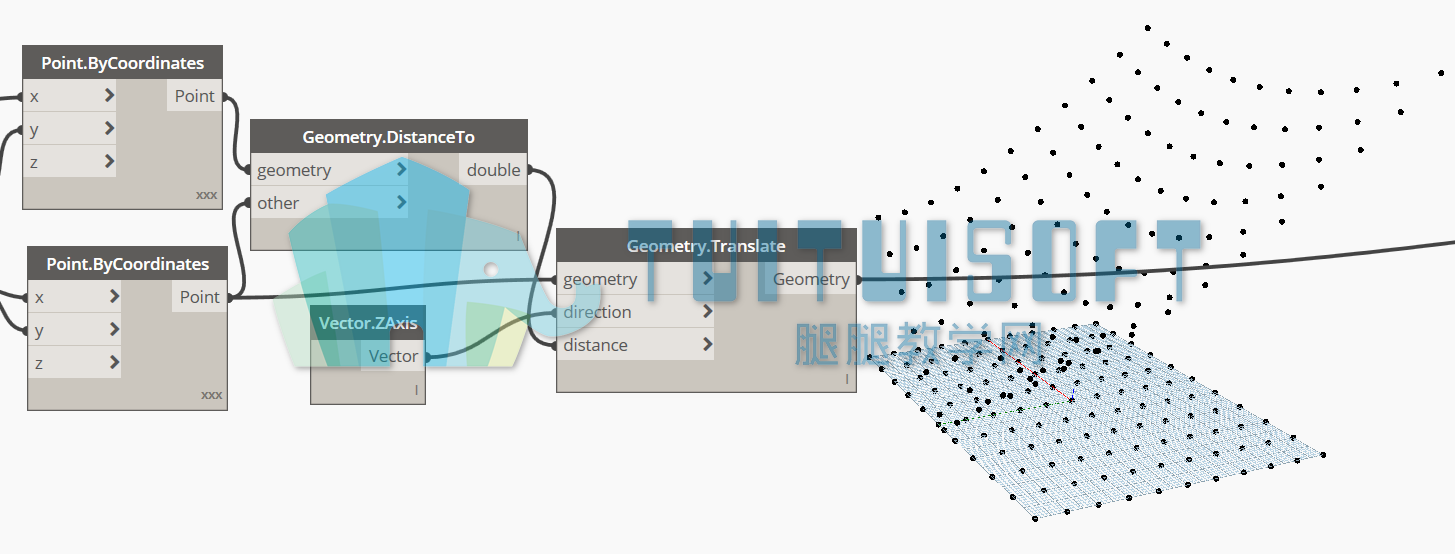

4、在獲取到各個點到基準點的距離數據之后，使用節點Geometry.Translate將點陣中的各個點移動復制，移動的方向是世界坐標系的Z軸正方向，移動的距離為每個點到基準點之間的距離。

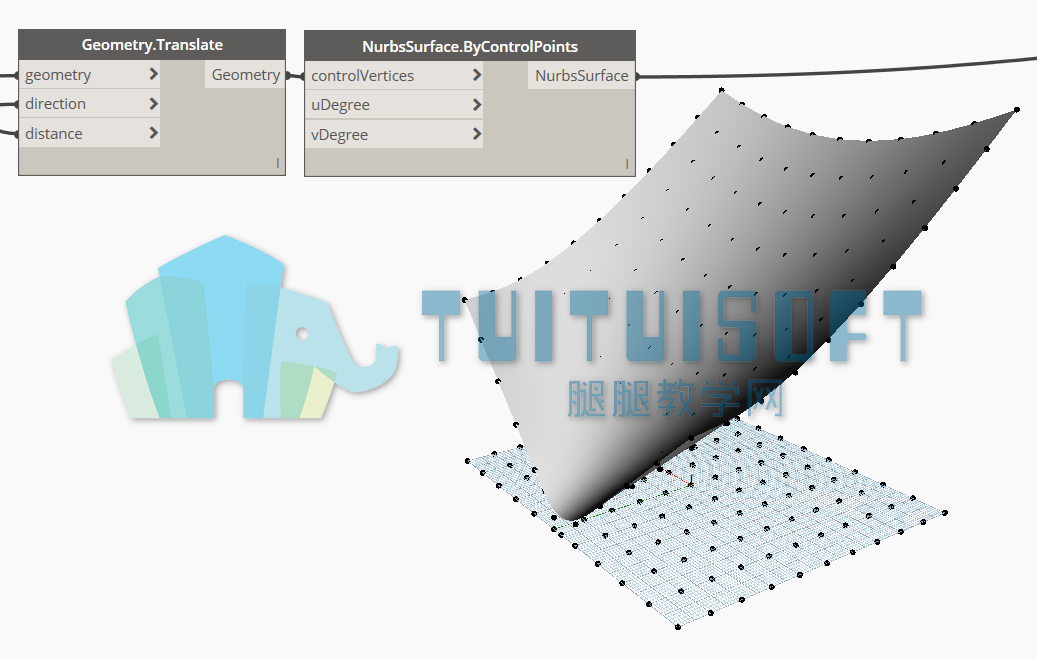

5、節點NurbsSurface.ByControlPoints通過輸入移動后的點作為基準生成一個曲面，輸入端controlVertices需要輸入構成曲面的點，輸入端uDegree和輸入端vDegree分別代表著U方向和V方向的階數，默認為3。

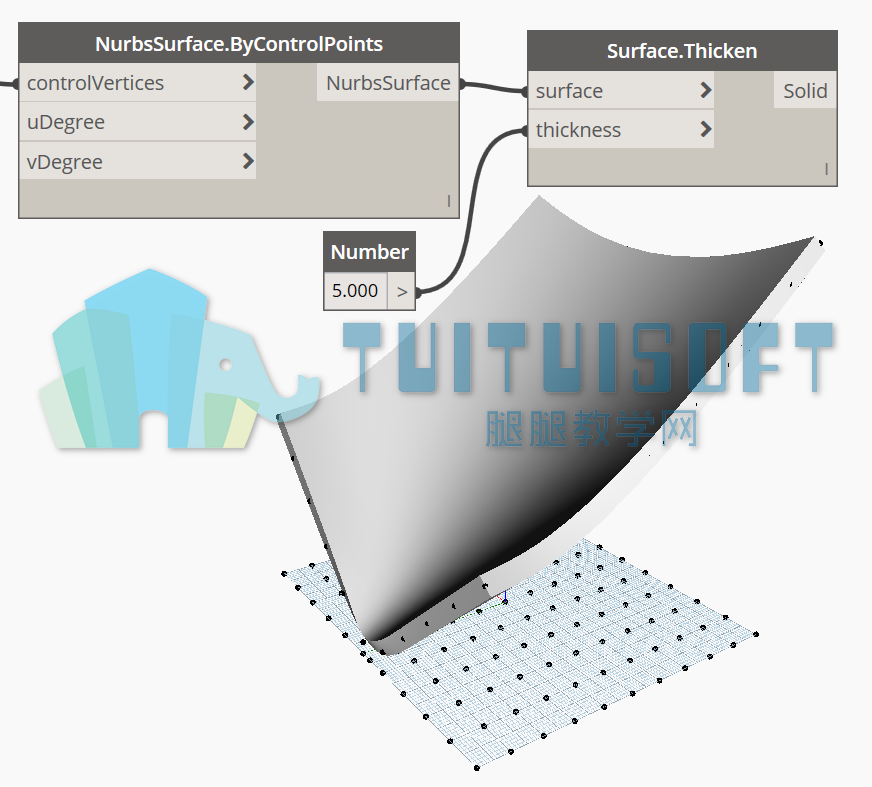

6、最后通過節點Surface.Thicken將曲面進行加厚變?yōu)閷?shí)體，輸入端thickeness代表著加厚的厚度，圖中輸入為5，即沿著曲面法線的正方向和反方向都加厚5個單位。
7、最后該文件展示的是將上述的過程轉換為代碼塊的形式進行表現，代碼塊相關的語法在技術文章“Dynamo高級知識（一）Code Block詳細解析 http://m.bafaq.cn/blog/93.html”中有介紹。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
