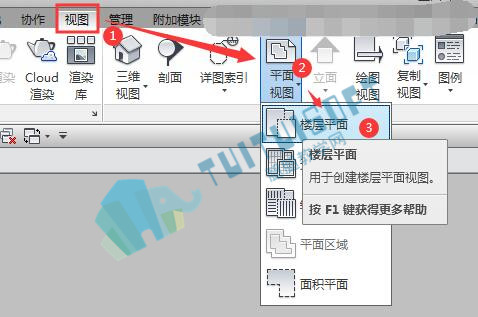

在項目中創建好標高后，我們要創建相應的樓層平面視圖，在Reivt中的步驟是“視圖”-“創建”-“樓層平面”：

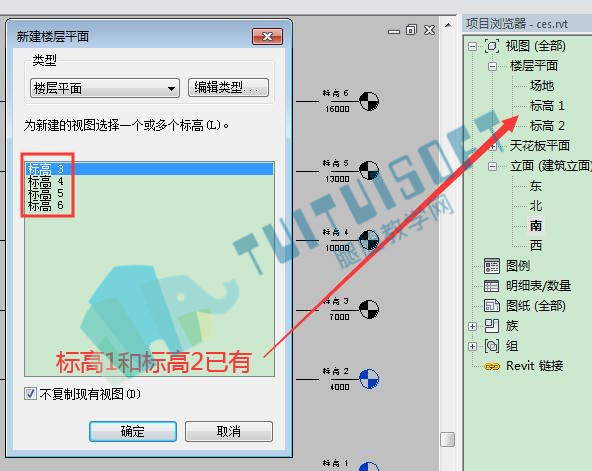

打開“新建樓層平面”對話框，為新建的視圖選擇一個或多個標高欄下，默認顯示還未生成樓層平面視圖的標高：
然后選擇相應的標高生成樓層平面視圖。
那么，在Dynamo中如何實現創建樓層平面視圖呢？

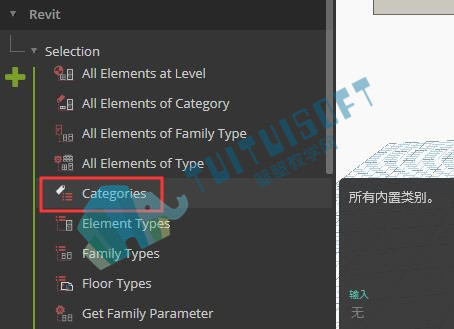

先新建一個dynamo文件，在Reivt節點庫下，點開Selcetion，點擊Categories，或者按住鼠標左鍵將其拖到工作空間：
在Categories節點下拉選擇欄中找到“標高”：

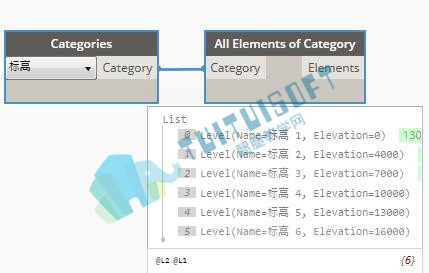

再用“All Elements of Category”節點，將項目中所有的標高提取出來：

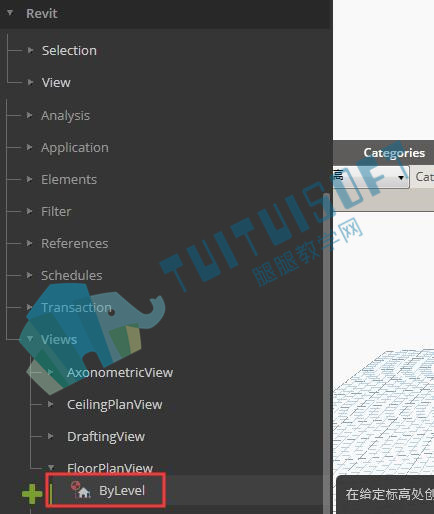

在“Reivt”-“Views”-“FloorPlanView”下找到“FloorPlanView.ByLevel”節點：

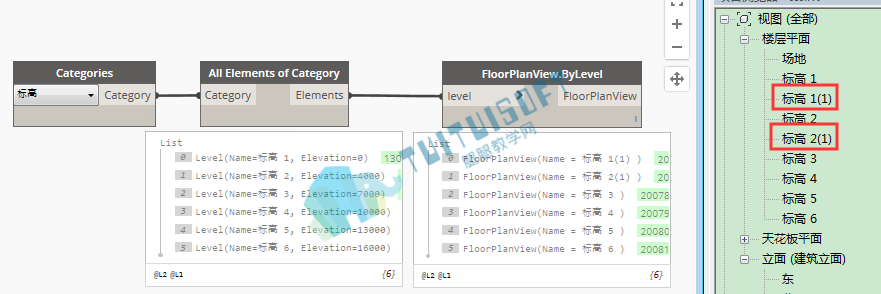

最后，我們將各個節點進行相連，點擊運行生成樓層平面視圖：

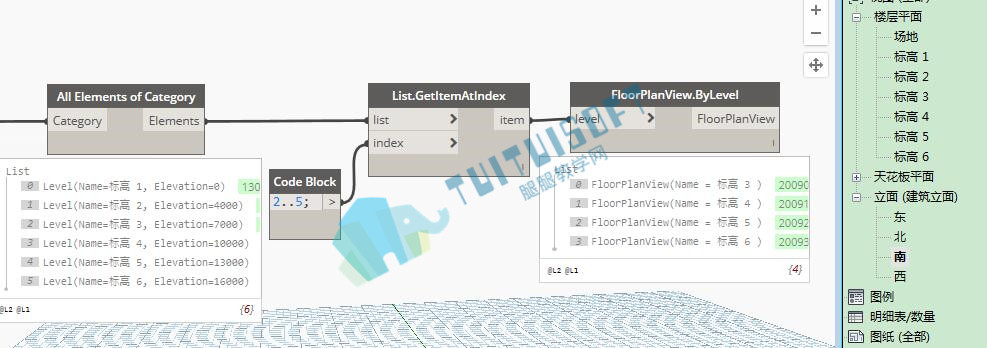

在視圖中發現，樓層平面視圖有重復，樣板文件中已有標高1、標高2樓層平面視圖，而在用Dynamo生成時是利用全部標高生成的，因而需要將已有的樓層平面視圖排除出來，利用“List.GetItemAtIndex”節點配合標高的索引，將需要創建樓層平面的標高過濾出來，再將過濾出來的標高生成樓層平面視圖即可：
PS：
標高3到標高6在列表的索引是2到5，因此利用Code Block生成列表。
