當我們利用填充圖案對表面進行填充時，有時會因為表面不規則而填充不好，這時候就需要用到自適應構件來進行補充。

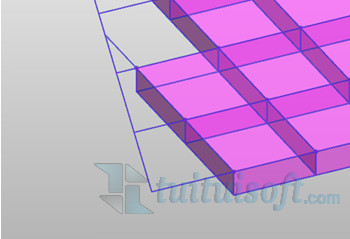

在對形狀不規則的表面進行填充時，會碰到這種情況：
這時候就要對它進行修改。
1、單擊選中所創建的表面，在屬性面板的邊界平鋪那一欄選擇空。

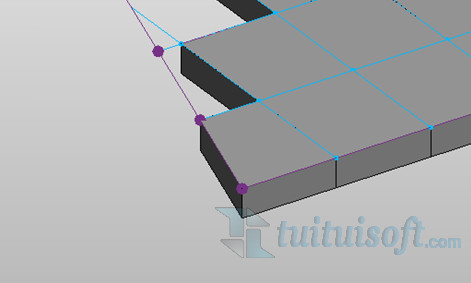

2、邊界部分就會變成如下圖所示：
選中網格，在修改選項卡找到表面表示，點擊右下角的箭頭，在彈出的對話框中勾選節點。
但是邊緣的節點并沒有顯示出來，這時候就需要我們手動進行添加節點。在添加點圖元時會拾取不到兩條線的交點，在網格線上沿著網格畫一條參照線后就能拾取到了。
3、節點拾取完后新建一個族，打開基于公制幕墻嵌板填充圖案，在屬性面板中選擇對應的輪廓并創建形狀，并載入。

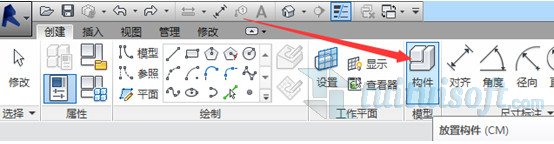

在創建選項卡中點擊構件，就會創建出剛才所創建的自適應構件。
在需要進行填充的地方的節點依次放置。

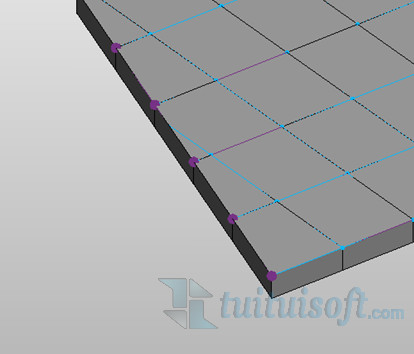

最終完成效果圖如下：
