      Revit不能直接創建斜墻，但是可以通過內建模型和面墻的方式來創建，下面就來詳細的介紹這兩種方法！

      方法一：內建模型

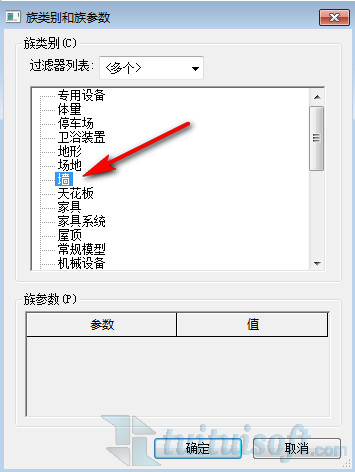

      1、使用內建模型命令并選擇族類別為墻

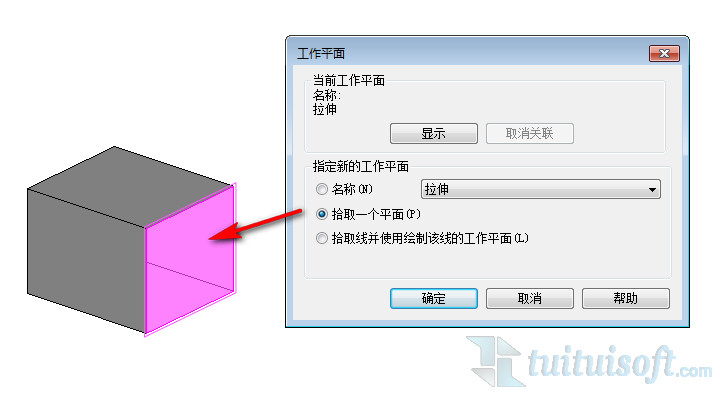

     2、先創建一個矩形并拾取一個面作為斜墻的參照平面

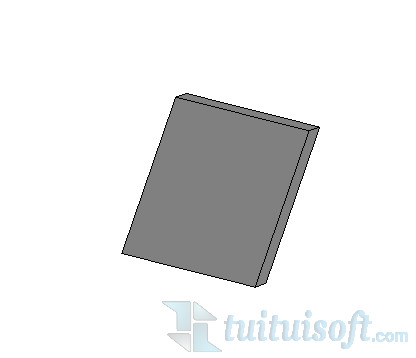

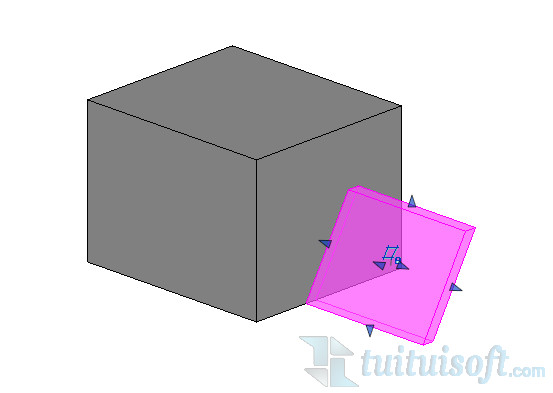

       3、接著在這個面上用拉伸命令創建斜墻輪廓并進行拉伸

       4、需要注意的是，這時候墻體并沒有材質，需要我們?cè)凇霸谖痪庉嫛蹦Ｊ街刑砑右粋€(gè)合適的材質

          方法二：面墻

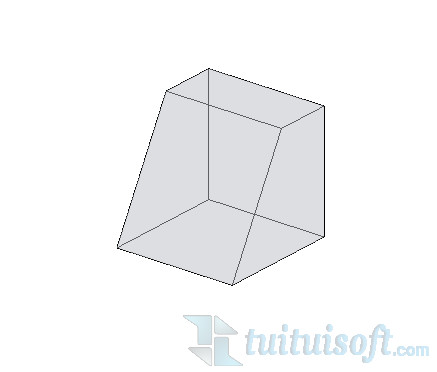

       1、通過內建或載入一個帶有斜面的體量或常規模型

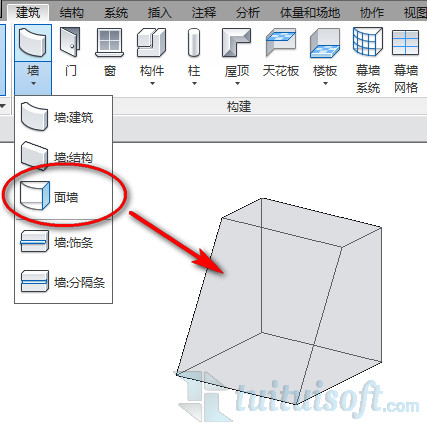

      2、選擇面墻并拾取斜面

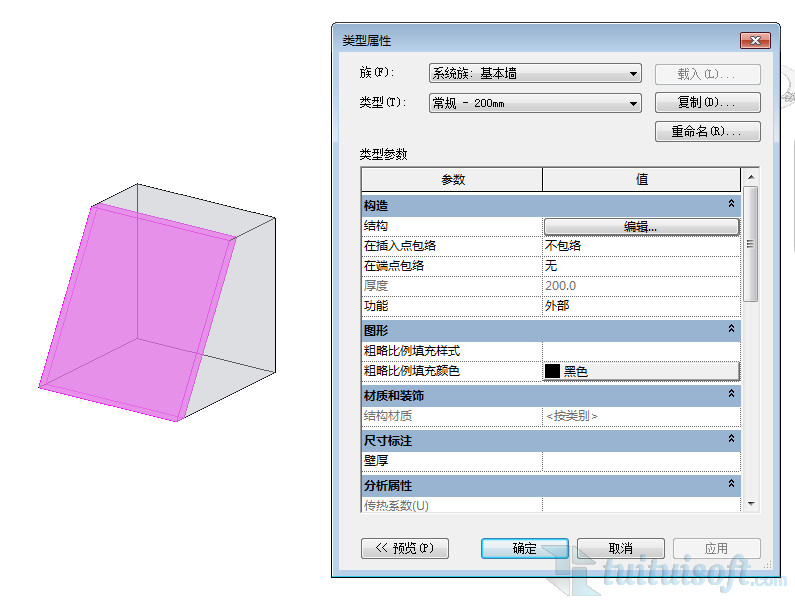

       3、通過面墻創建的斜墻和常規墻一樣能夠進行結構的編輯
