Revit欄桿轉角處的處理一直都有問題，之前我們介紹了制作欄桿轉角族的方法來解決這個問題，但是這個方法太麻煩了，也不能完美的解決這個問題。

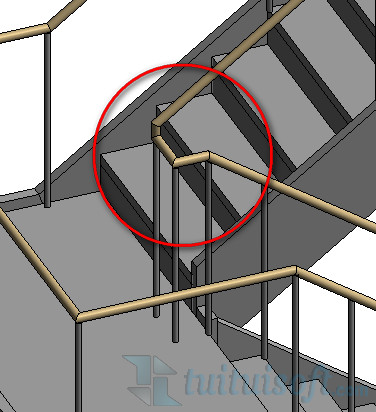

這就是讓人頭疼的轉角扶手
下面再介紹一種方法，只需要進行簡單的操作就能處理這一難題！

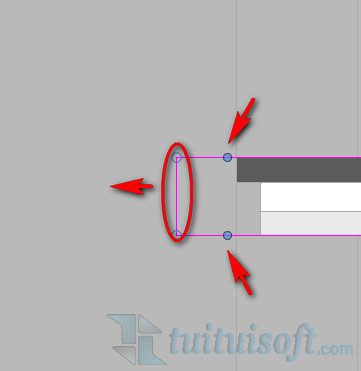

一、首先！進入到欄桿的編輯模式中，將草圖向左拉伸，并將箭頭所指的兩條線進行拆分（快捷鍵SL）

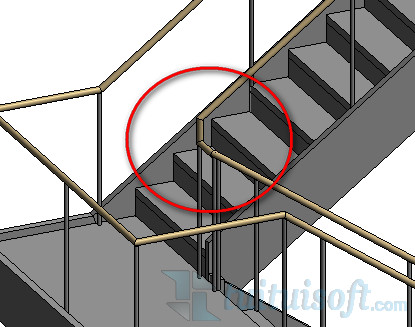

二、接著我們就發現轉角處變成這樣了

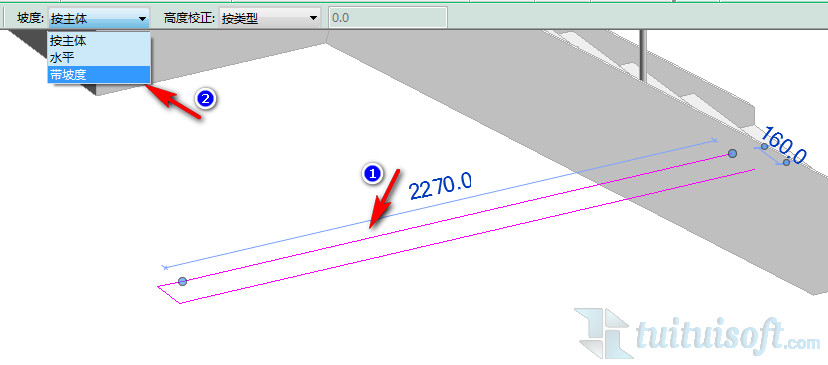

三、繼續進入扶手的編輯路徑模式中，選擇1號箭頭指的那條路經，在上方的坡度中選擇“帶坡度”

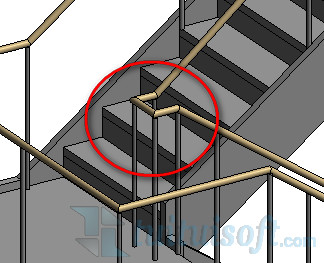

四、現在轉角處扶手就變得接近正常了

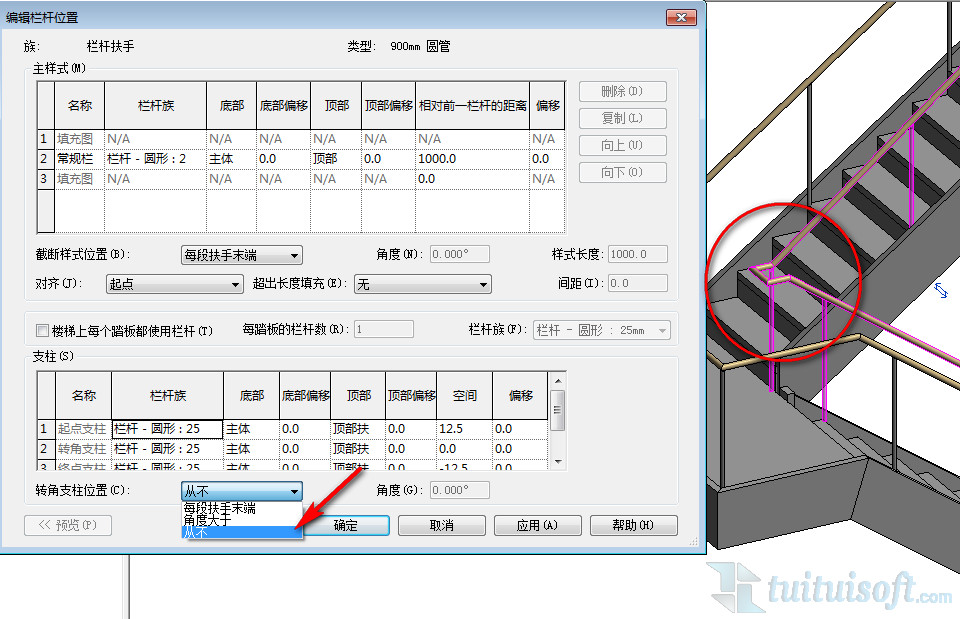

五、最后一步！進入欄桿的類型屬性中，將轉角支柱位置設置成“從不”，我們就會發現轉角處就變正常了

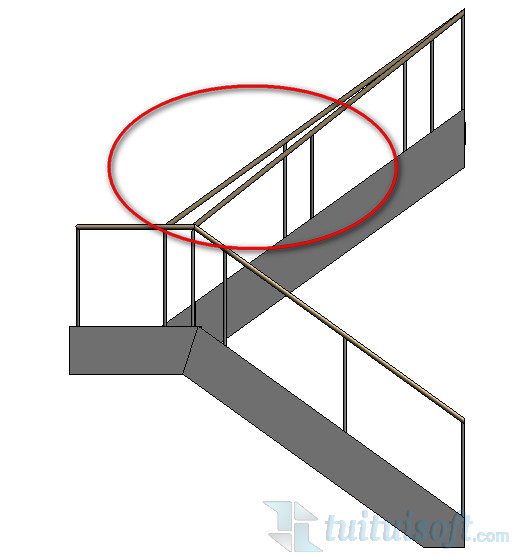

六、但是這樣還是會有一些細節問題需要我們解決，比如說修改后的欄桿沒有與樓梯平行，以及欄桿位置問題，這些問題暫時還沒有找到完美的解決方法，后面找到解決方法了一定第一時間分享給大家
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
