很多同學對Revit中的圖像不熟悉，不知道如何應用，特別是明細表中的圖像，還沒搞懂是如何添加的，今天就來給大家介紹一下明細表中圖像的知識。

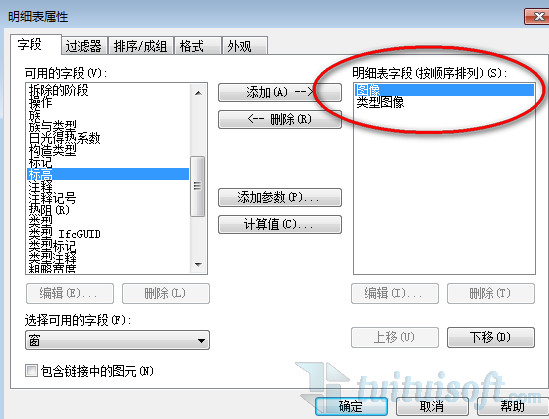

一、可以通過在明細表中添加“圖像”或“類型圖像”這兩個字段（對于鋼筋形狀可以添加“形狀圖像”）來實現在明細表中添加圖像
那么問題來了“圖像”或“類型圖像”這兩個字段有什么區別？
它們的區別就像是實例與類型的差別，圖像只影響一個族類型，而類型圖像影響整個族（鋼筋的“形狀圖像”與“類型圖像”性質相同）

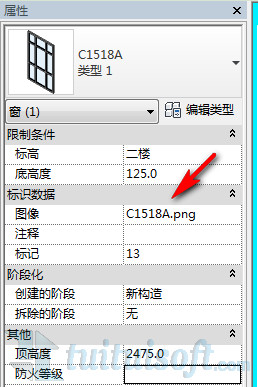

二、字段添加完后就需要將圖像載入到項目中，需要在“圖像”字段中顯示圖像就在族的實例屬性中添加圖像
如下圖

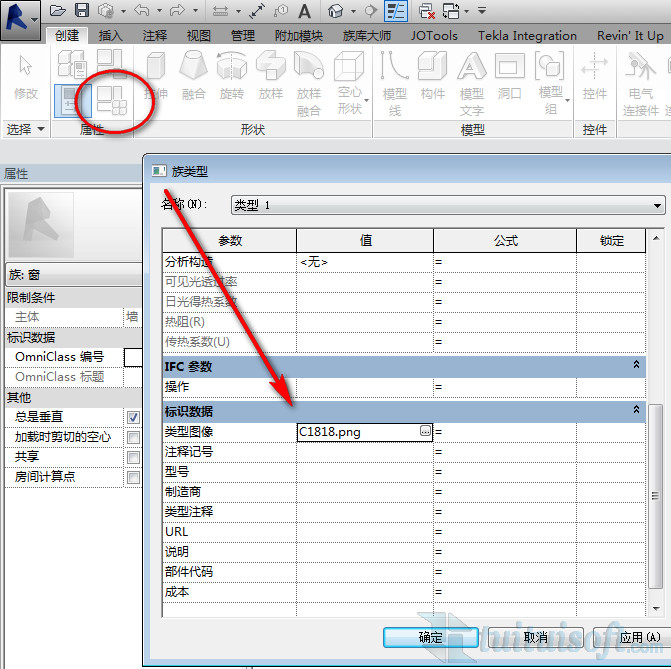

三、如何在“類型圖像”中添加圖像呢？我們要進入到族的編輯模式中，在族類型里添加圖像鋼筋的“形狀圖像”同樣的也需要進入到鋼筋族的編輯模式中進行添加圖像
如下圖

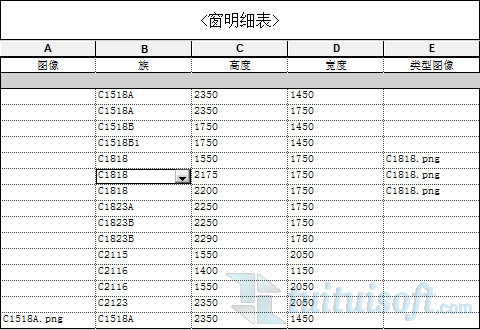

四、但是我們發現當前明細表并沒有顯示具體的圖像，這時候我們該怎么辦呢？
五、其實我們只需要將明細表拖到圖紙中就可以看到圖像了

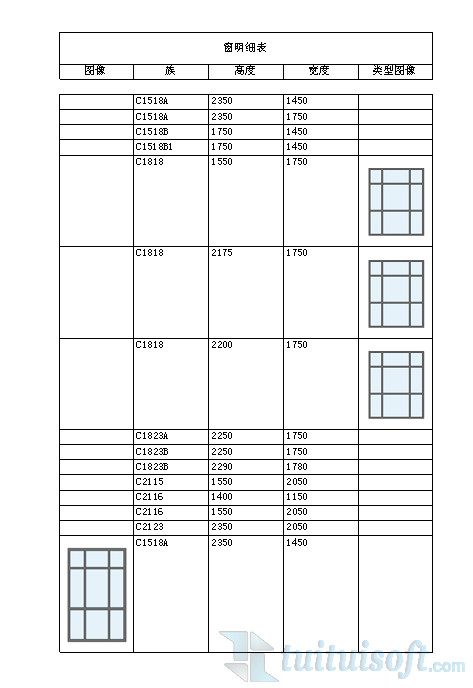

最終完成效果圖
