投稿作者：陳振
作者QQ：

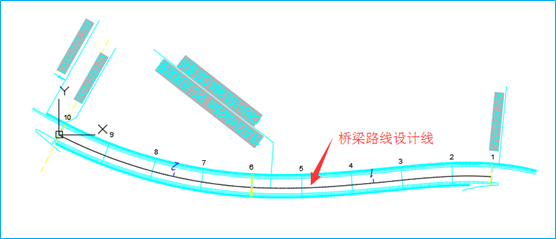

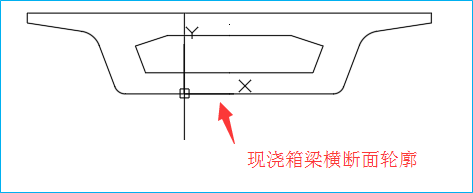

一、用CAD設置好現澆箱梁輪廓和和橋梁路線設計線。

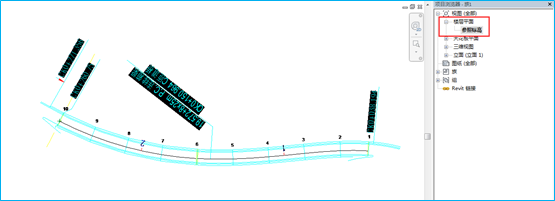

二、打開Revit新建族，選擇公制結構基礎族樣板，并將設置好的箱梁輪廓和橋梁路線設計線CAD圖導入到Revit中。

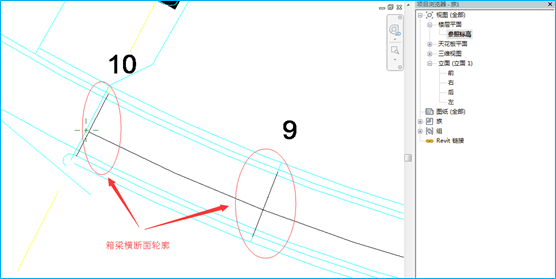

三、切換到參照標高平面視圖中，將導入的箱梁橫斷面圖復制到9#墩與10#墩之間的橋梁路線設計線兩端，并通過旋轉使其與橋梁路線設計線垂直。

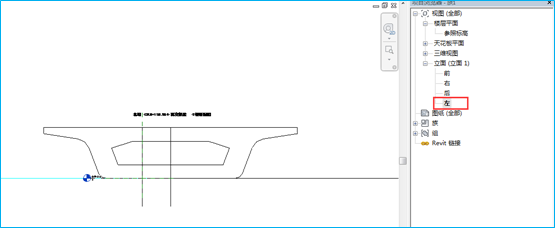

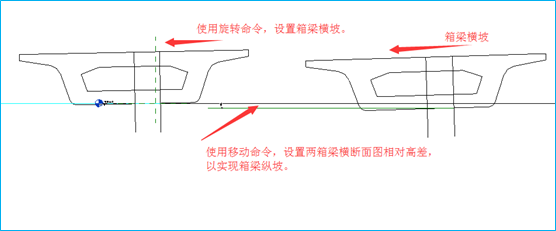

四、切換到左立面視圖中，使用移動命令設置兩箱梁輪廓相對高差，以實現箱梁縱坡；使用旋轉命令，設置箱梁橫坡。

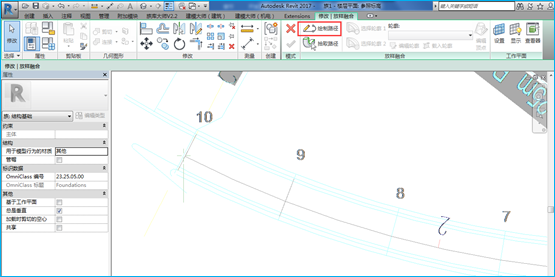

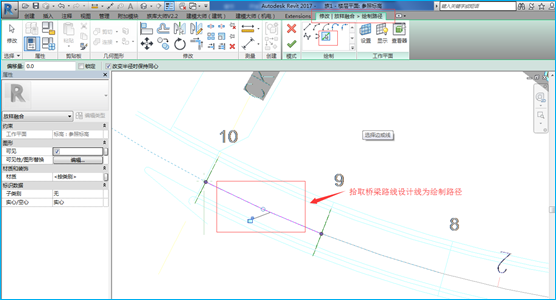

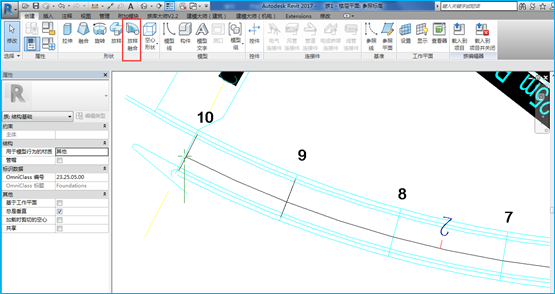

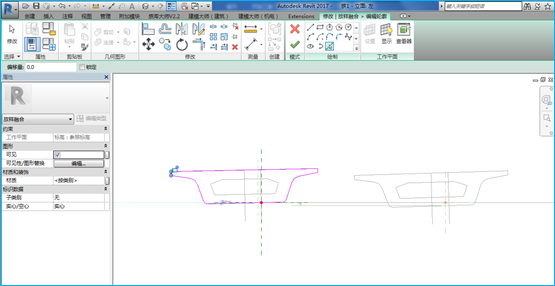

五、切換到參照標高平面視圖中，選擇放樣融合命令，拾取9#與10#墩之間的橋梁路線設計線為繪制路徑。

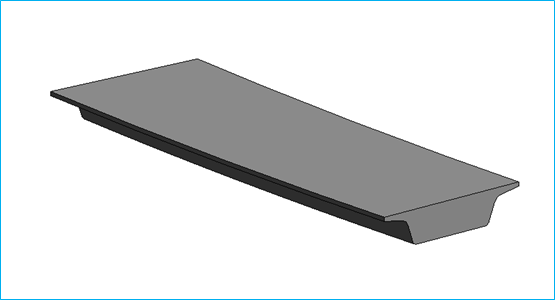

六、拾取輪廓1和輪廓2，點擊確定即完成混凝土箱梁結構模型。
七、可根據同樣的思路，選擇空心放樣融合命令為箱梁創建箱室；
八、為箱梁添加材質、類型名稱等其他參數并保存。

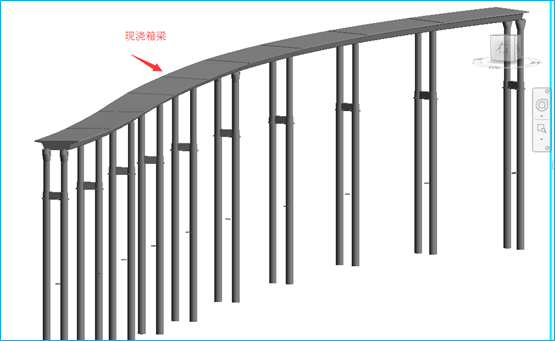

九、同樣的操作，可創建其他橋墩間的現澆箱梁（根據圖紙設計的不同，設置相關的橫坡、高程差等參數）。
