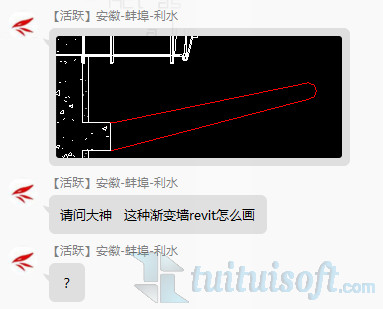

問：

碰到這種墻體可以用多種方法進行繪制，下面介紹兩種簡單的方法供大家參考！

一、空心剪切

1、首先繪制一段墻體，接著選擇“內建模型”，創建一個空心拉伸

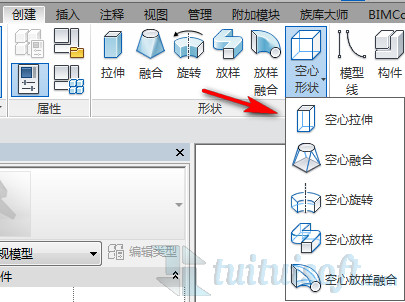

2、選擇“空心拉伸”

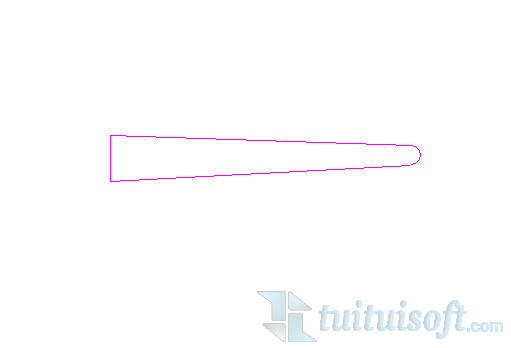

3、繪制一個輪廓

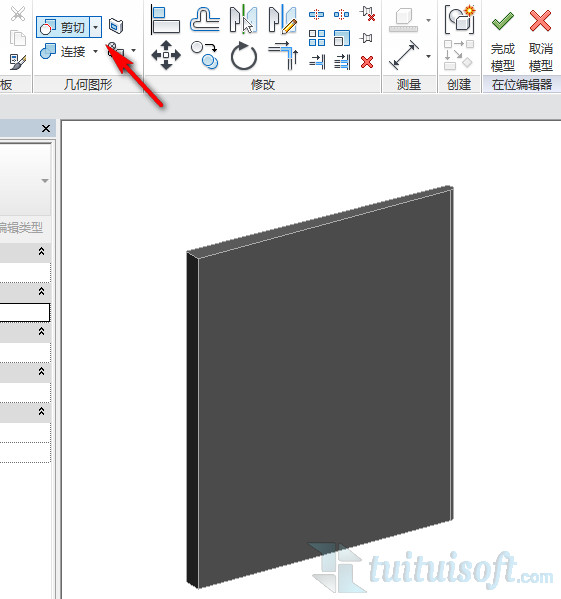

4、設置拉伸的高度，并使用“剪切工具”進行剪切

有些人可能會擔心剪切后墻的體積是不是還保持原來的體積，實際上剪切后體積也會發生改變，并不會影響到算量

二、內建模型

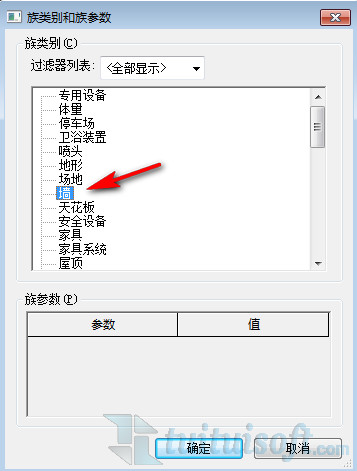

1、同樣的使用“內建模型”命令，將“族類別”修改為“墻”，并對它進行相應的命名

2、使用“拉伸”命令繪制墻體的輪廓

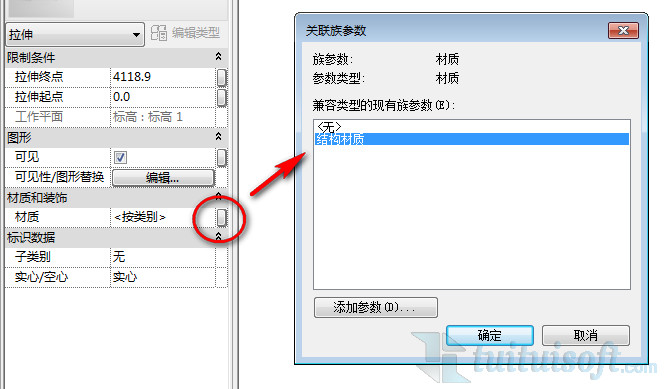

3、要記得為墻體關聯一個材質參數
