機電的過濾器是一個很重要的存在，通過過濾器可以快速的對MEP進行查看與管理，設置一個合適的過濾器能提高我們的工作效率。
一般來說是在視圖樣板里設置完過濾條件再為過濾器添加顏色，今天我們要介紹一種根據材質顏色設置過濾器的方法！
那么如何設置呢？
1、首先我們要創建幾個新的系統類型（根據項目來創建），就像這樣

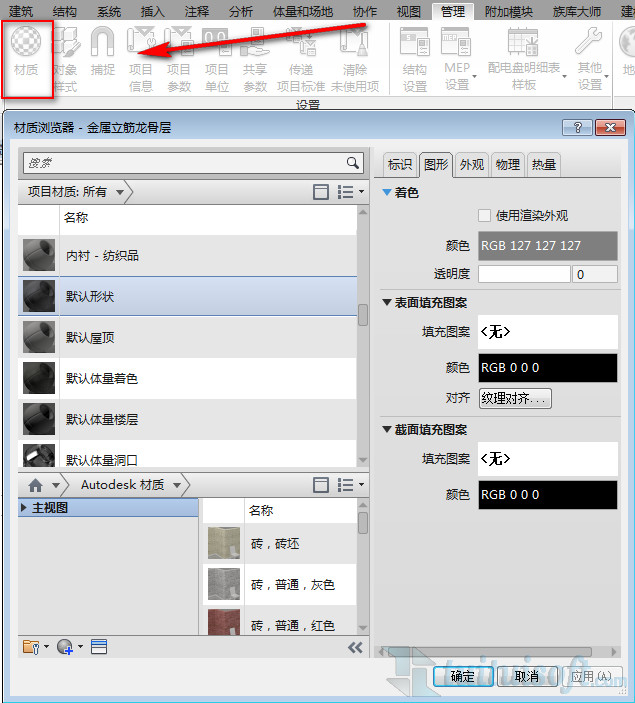

2、接下來添加相應的材質，在管理選項卡下選擇“材質”，進入材質瀏覽器中，新建材質，材質名稱可以根據系統類型進行命名。

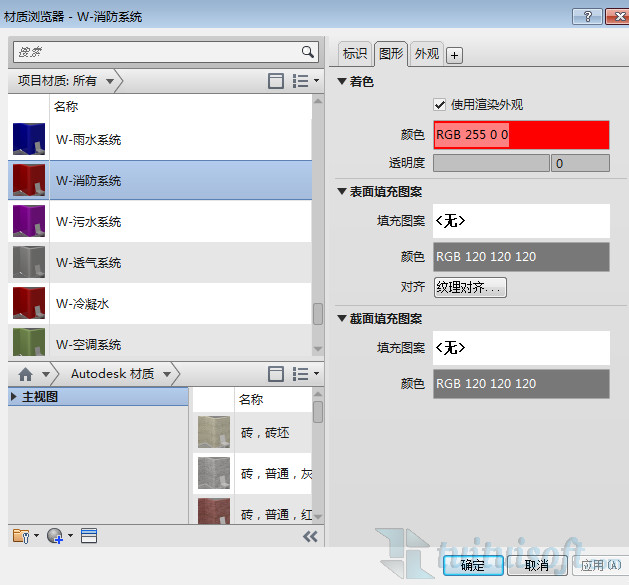

3、材質可以隨便添加一個，小編這里選擇的是“墻漆”，添加完材質之后記得要修改顏色！顏色可以在“外觀”里輸入RGB值（不知道RGB的同學小編也無能為力了）
4、需要注意的是，每一個材質都要新建，而不是通過復制的方式去創建另一個材質

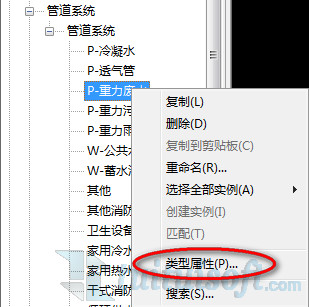

5、材質添加完之后就可以進行下一步操作了，在項目瀏覽器中找到“管道系統”，選擇一個系統類型，右鍵進入類型屬性面板

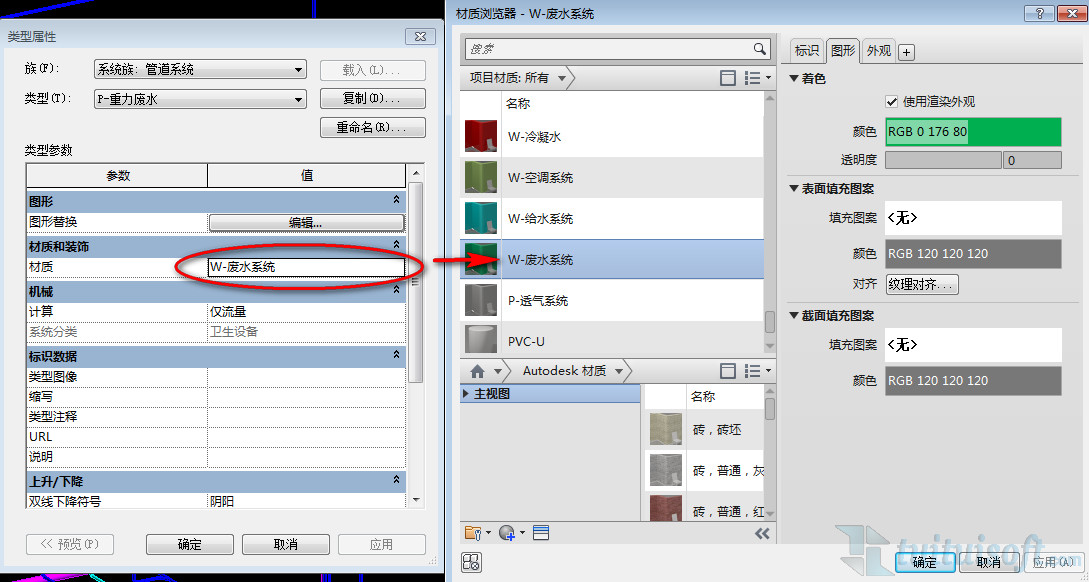

6、添加剛才創建的廢水系統材質！
7、這里要注意的是，需要編輯“圖形替換”，將線寬顏色改成和材質相同的顏色，不然的話當你縮小模型時會發現所有管道都會顯示為綠色的。

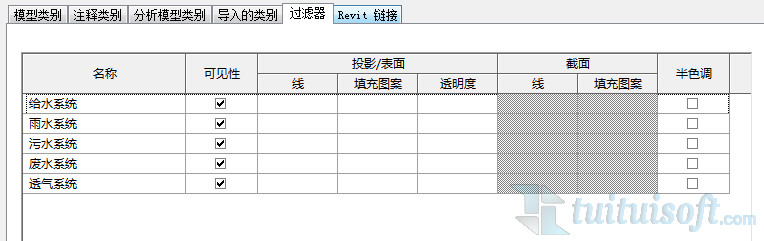

當你把這些系統類型的材質都添加完之后你的工作就已經完成一大半了，剩下的只是設置過濾條件，這些就不做過多介紹了！
添加過濾器之后就不要再設置顏色什么的了

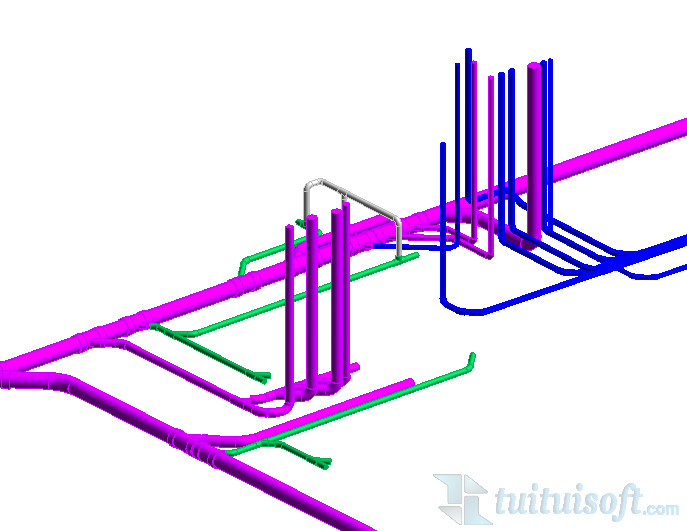

完成后效果圖！
