墻體造型在建筑造型設計中是很重要的一個環節，很多墻面的不規則開洞，抑或變形伸展會給建筑帶來許多趣味度。在su中，我們通常的操作是用拉伸工具對墻面進行操作。那么，切換到revit的工作環境中，該怎么去編輯一面墻體呢？
接下來，讓我來為你介紹一下revit中的墻體編輯工具

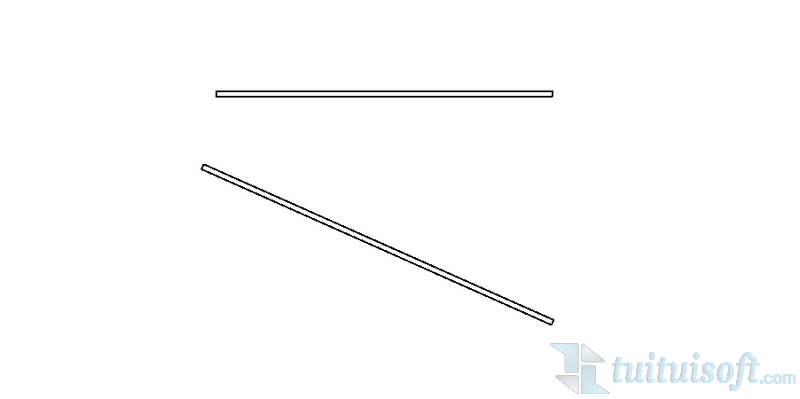

打開revit軟件，新建一個項目，在這個空白項目中，我們首先在平面上繪制墻體。

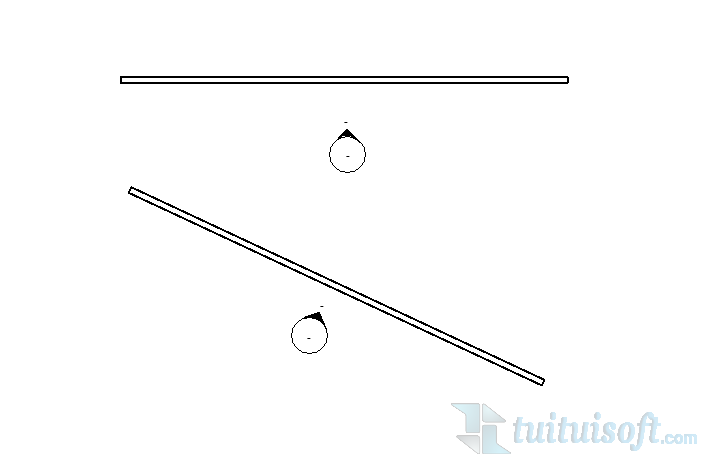

在垂直墻體方向上插入一個立面視圖
注意，此處立面視圖的方向應垂直墻體!否則得到的立面就不是平行于墻體的視圖

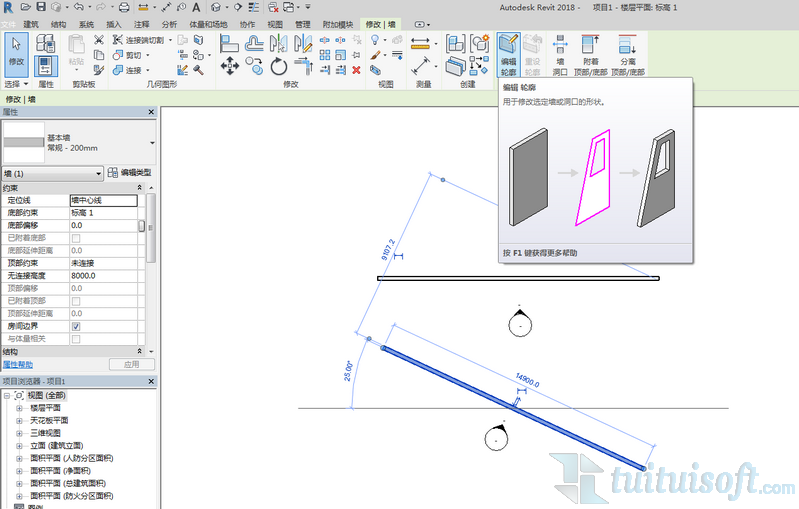

點擊墻體，工作空間上方的操作面板在修改中就會出現墻的編輯輪廓命令

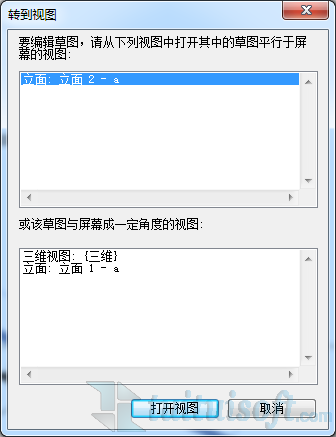

點擊該命令，這時候軟件就會彈出窗口讓你切換到與墻體平行的視圖，這個時候，就可以選擇我們之前添加的立面。

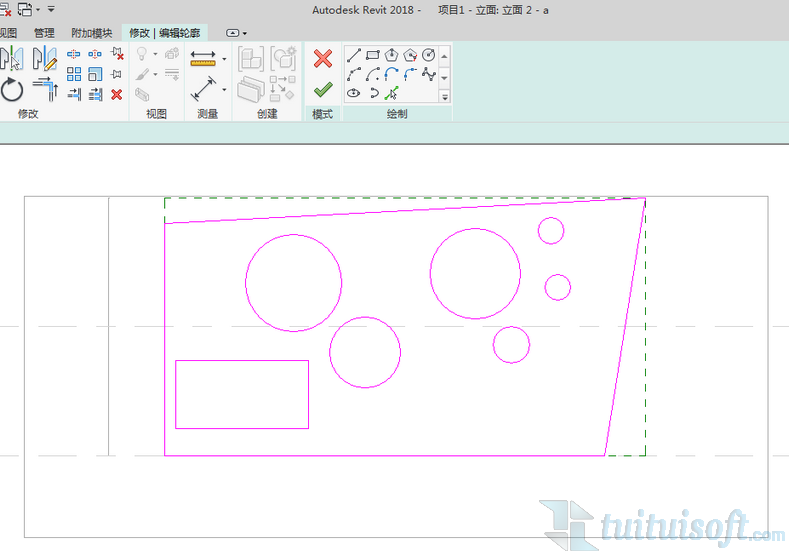

進入編輯模式后，就可以把四邊形的規則形體修改成我們所需要的立面造型，可以是在墻體中添加洞口，也可以在修改整個墻體的形狀

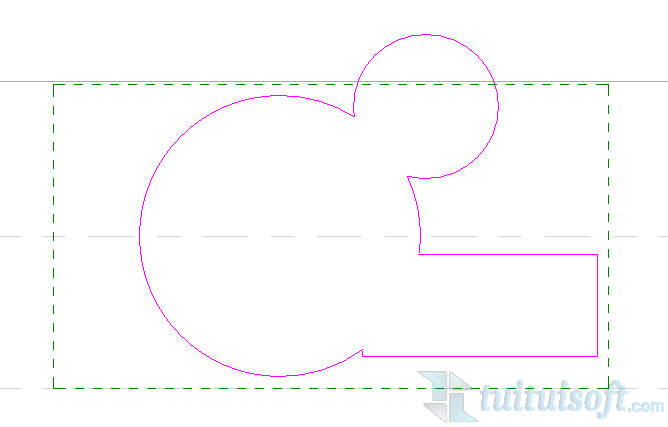

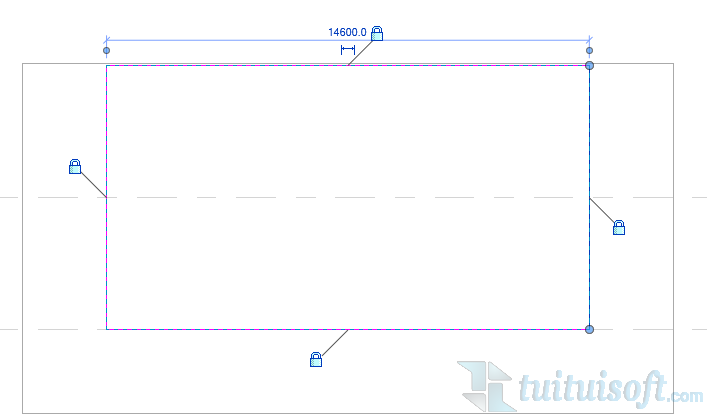

修改墻體的外形時，由于墻體的外形已經被鎖定過，所以需要先解除鎖定之后才可以進一步進行編輯

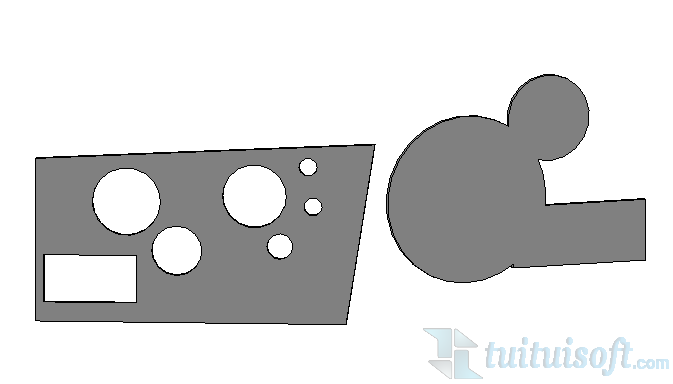

編輯完成后，在上方面板中點打鉤退出編輯模式。切換到三維模式，這時候我們就可以看到自己編輯完的墻體的造型了。
恩，隨意做出來的東西果然挺丑的，不過這個操作大家應該都get到了，是不是SO EASY!
關于墻體編輯在實際案例中的運用呢，在我們網站即將推出的公開課程《Revit 建筑方案設計應用研習班》中也會有涉及哦~有興趣的朋友們可以關注一下，聽我們陳老師為你講解，最近還有免費的公開課程，還請大家多多關注，多多點贊
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
