在剛結束的第十期全國BIM一級考試中，第四題的陶立克柱的出現讓很多人都懵了一下，其實用簡單的徑向陣列就能迅速完成中間直柱的外形繪制

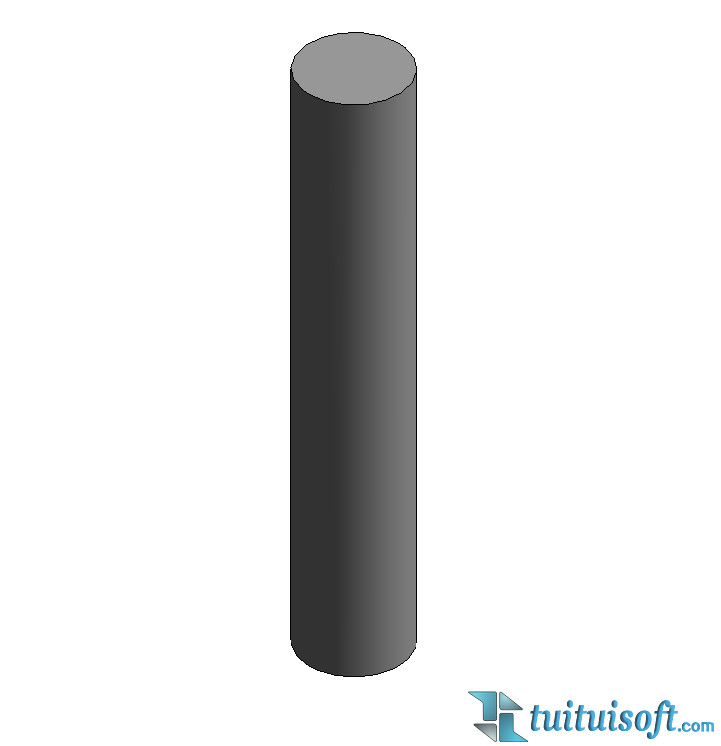

首先，先繪制出柱的主體

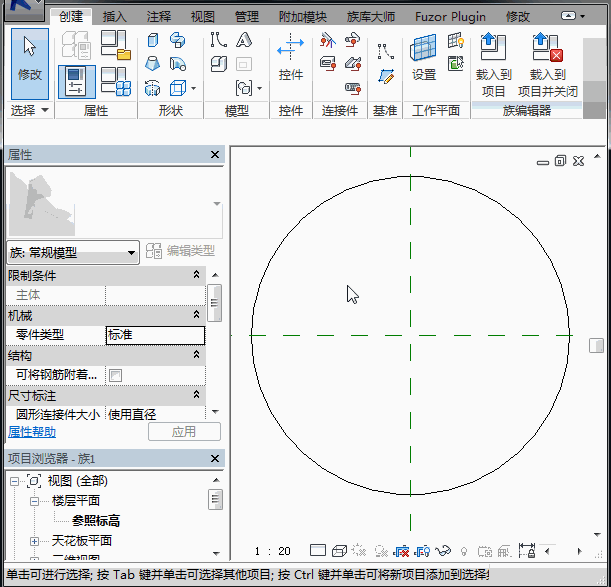

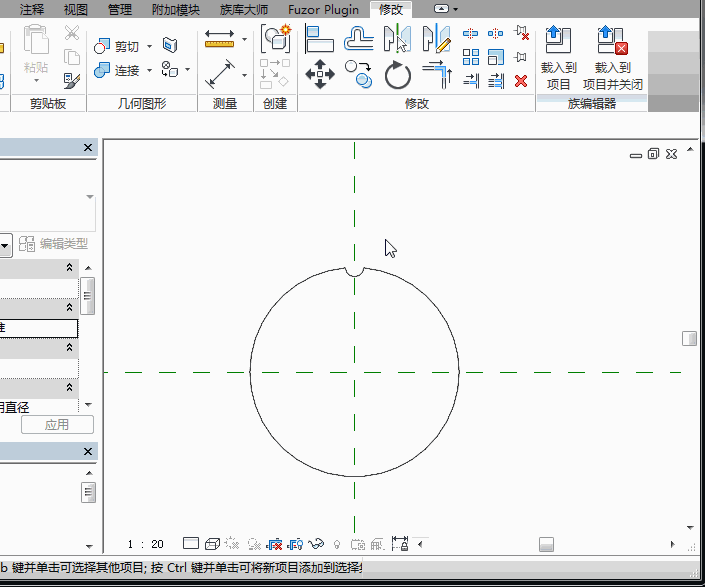

然后使用空心拉伸先創建出一個半圓

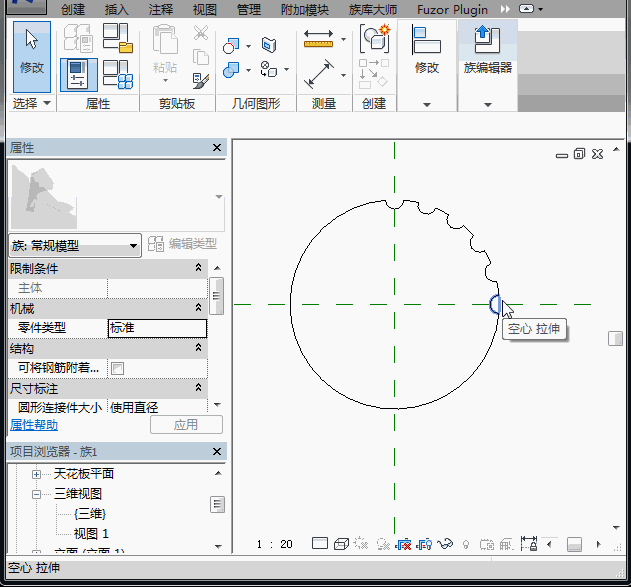

接著，我們就可以開始使用徑向陣列了
由于這題我們不知道每個半圓之間的間距，只知道每90°有六個半圓

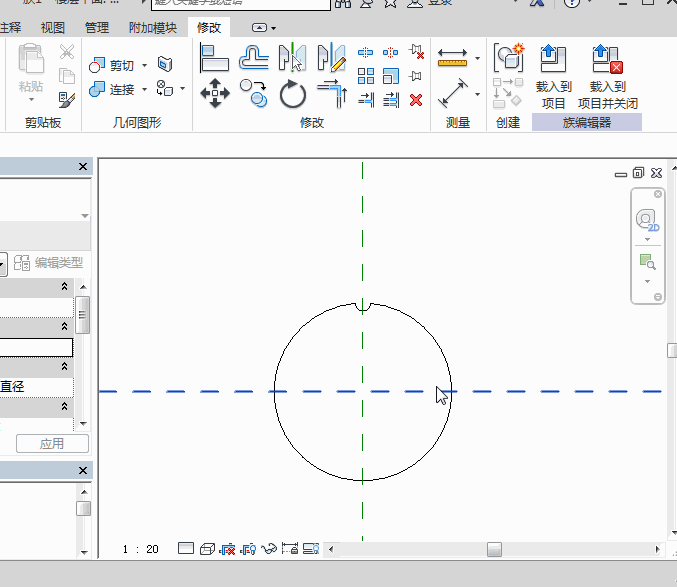

然后，在使用鏡像將半圓復制到其他三個四分之一圓上，并將重復的刪除
如果我們知道每個半圓之間的間距我們也可以使用【移動到第二個】來進行創建
OVER~
