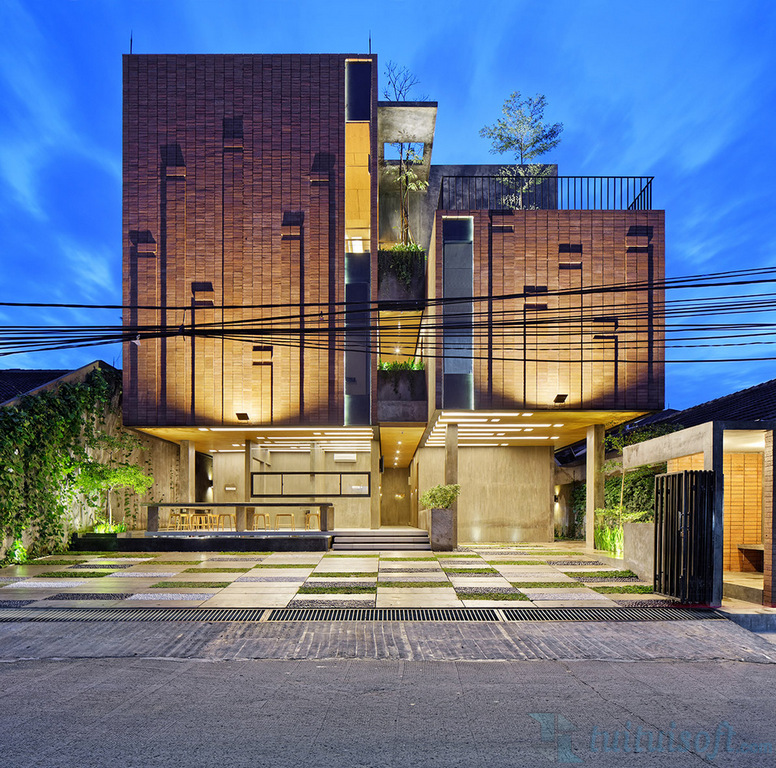

在前幾期的技術文章中，我們?cè)o大家講解了怎么在墻體上做造型，編輯出形態各異的墻體，然而實際項目中，簡單的墻編輯命令并不能解決許多造型需求，例如在項目中需要，可能做一面有凹凸造型的墻體呢，比如下圖這種造型，在SU中推拉幾下就可以解決的問題，在revit中根本無從下手，搞不定啊，軟件操作不能夠跟上思維運轉速度，這就很心塞了！
又想掀桌了么？別急啊，先把桌子放下來，讓我給你做個示范，墻體凹凸造型，revit照樣能玩轉！
打開revit，在項目中創建一道墻體，然后切換到三維視圖中，點擊創建的墻體，上方的命令欄修改中有個創建零件的命令，使用這個命令，將我們的墻體轉換成零件。

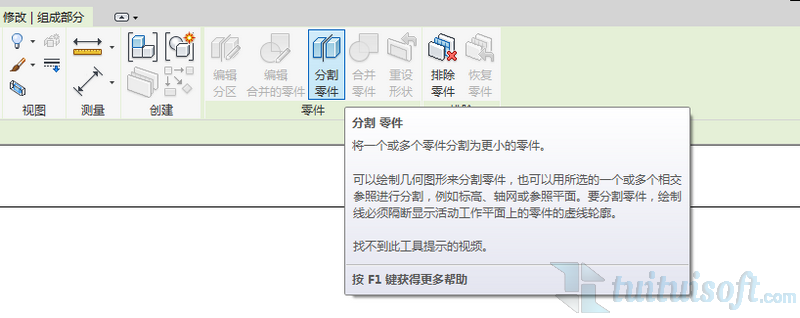

這時候再點擊墻體，命令欄中就會出現下圖的命令，這個時候我們就可以對轉換成零件進行編輯，選擇分割零件

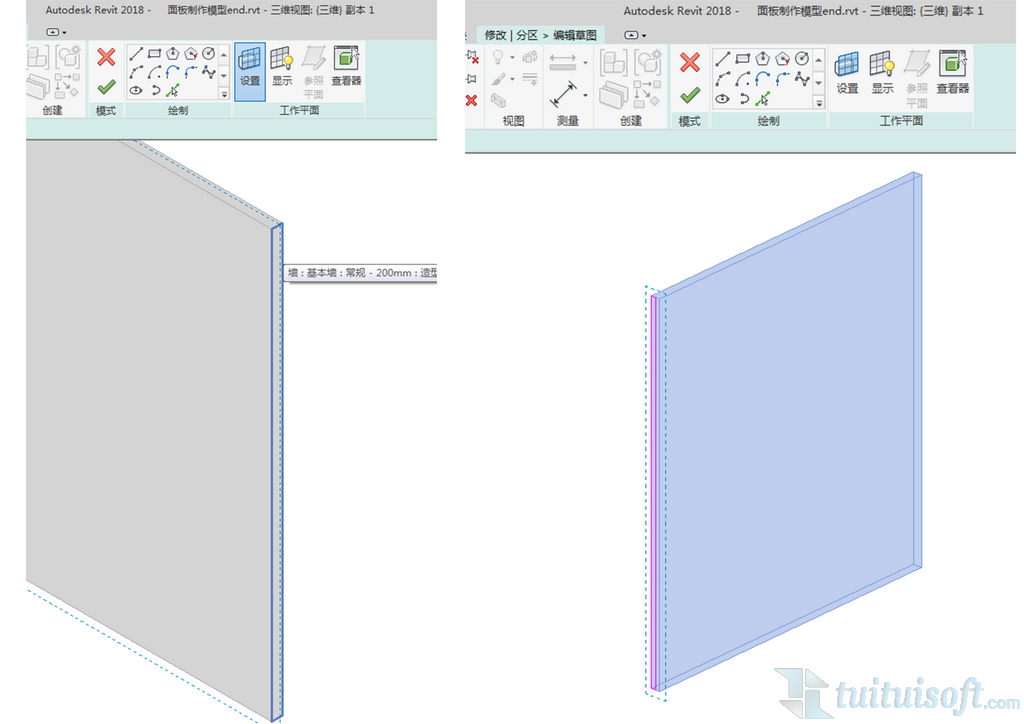

進入命令后，選擇編輯草圖，首先設置墻體的側面作為我們的工作平面，將這道墻體分割成兩片墻體，其中一片墻體的厚度就是凹凸的厚度；

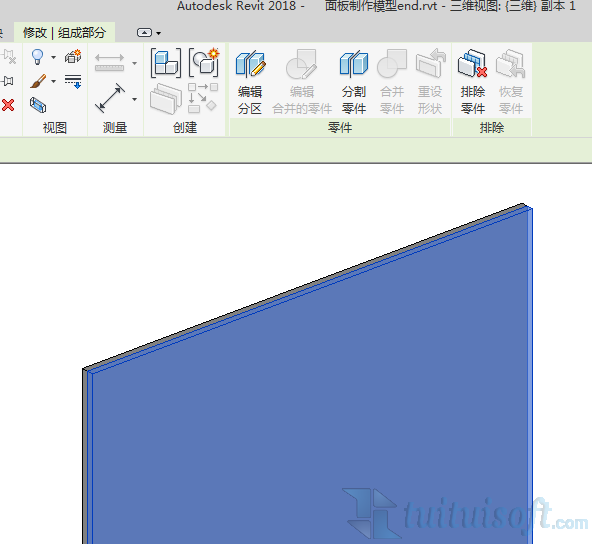

繪制完成后，打鉤，退出草圖編輯命令。再次打鉤，退出分割零件命令，這時候我們?cè)谌S視圖中看到的就是兩片墻體，

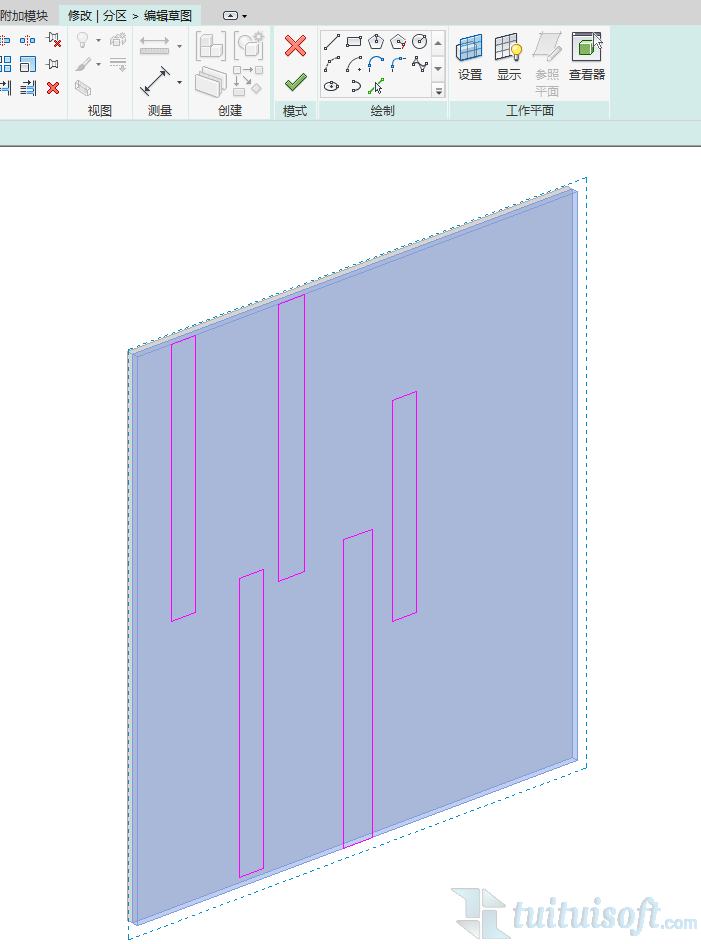

點擊其中一片墻體，再次進行分割零件命令，編輯草圖的時候，要把工作平面設為墻面，隨后，我們就可以在墻體上把凹凸部位繪制出來

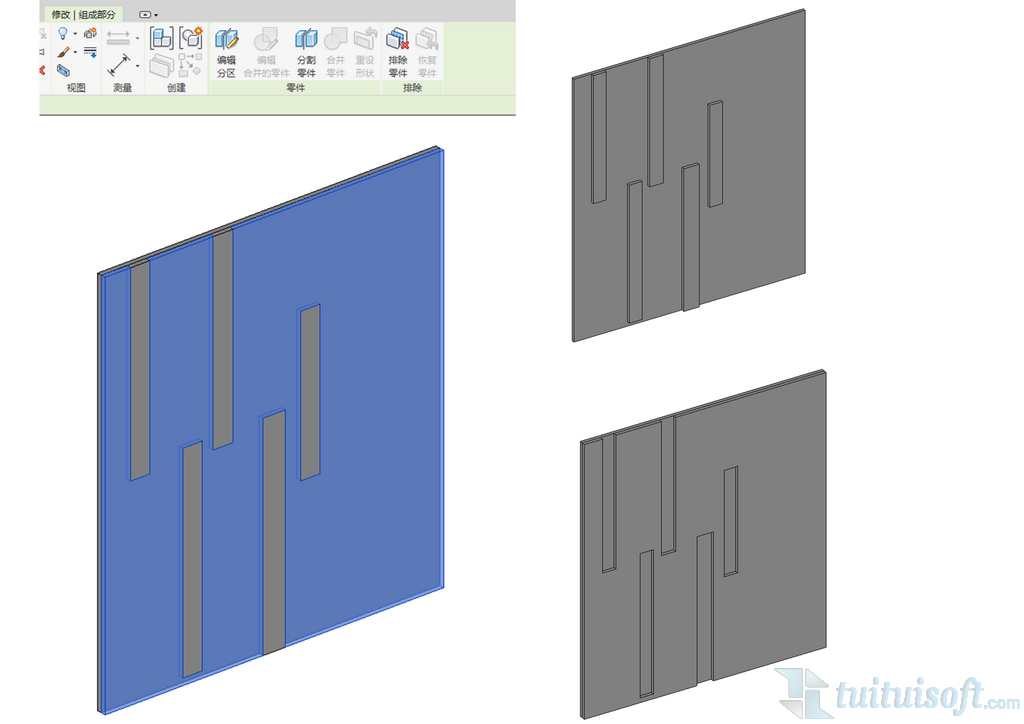

退出編輯后，選擇分割好的零件，這時候我們就可以應用排除零件命令將凹陷部位的零件刪除，我們就可以得到我們想要的造型了。
看完這個小教程之后，對于運動revit做造型的方法你是不是有了新的認識和思路呢？運用零件命令可以快速得對局部的造型快速進行處理，而且不止對于墻體，在屋面，柱子，樓板上我們都可以靈活地運用零件命令去做一些特殊的效果呢！我們網站在這方面也有許多針對性的課程哦~持續關注的你一定知道的啦~快快去學習吧~~~
