Revit中過濾器的妙用
在上一篇文章我們提到了在項目中新建系統類型，為了更好的輔助我們系統類型的分類，就需要我們的過濾器來幫我們?cè)谝晥D更好的分辨系統類型。
接下來就來看看如何創建一個我們需要的過濾器。
依然以一層衛生間給水為例子，來創建一個專屬的過濾器。

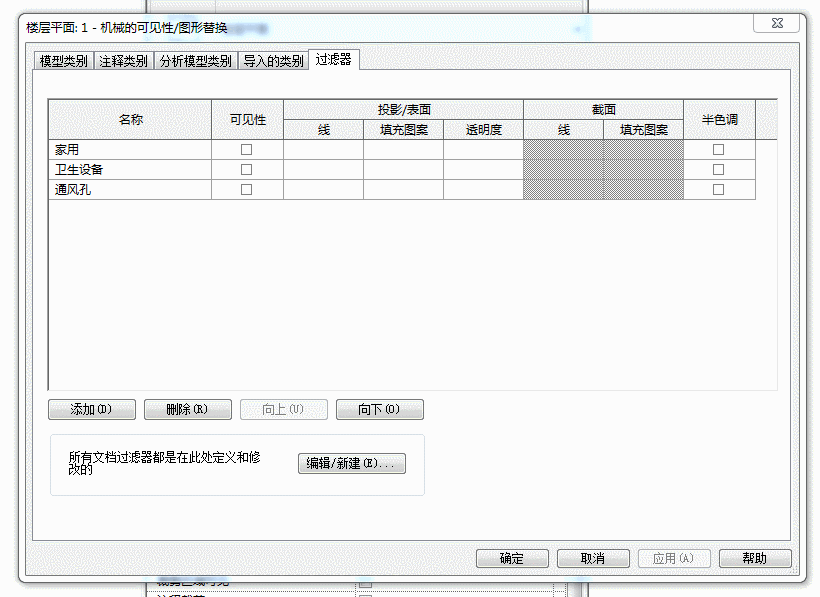

第一步：打開可見性面板，并切換到“過濾器”選項卡

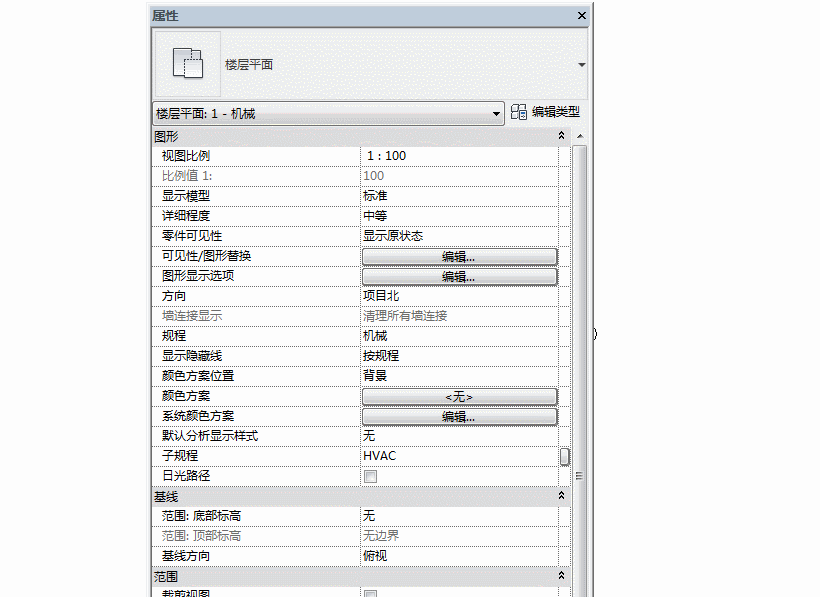

可見性面板可通過快捷鍵VV打開，也可以在屬性面板中打開。
第二步：選擇新建過濾器
由于一層衛生間給水屬于家用冷水，所以可以用過復制家用冷水再重命名來創建，在選擇自己需要的屬性。
就像....下圖！！！
Attention!!!注意!!!
在選擇過濾類別時不能把管道系統也選擇，過濾條件應該選擇為系統類別。
（PS:因?yàn)楣艿老到y(tǒng)包含了所有系統類型的管道，若是選擇就會導致系統無法辨別我們新建的系統類型所包含的管道。)
(PPS:過濾條件應該按照我們想要的變量來控制，即系統類別)
第三步：確定應用，保存。
以上就是今天和大家分享的技巧，希望可以幫大家。就醬。
