在我們實際設計中，可能需要轉換一些以前用CAD繪制的圖紙，這部分圖紙里的文字標注是普通的文字不是ACE里是屬性，如何將普通文字轉換成ACE識別屬性文字呢?
其實軟件已經充分考利到用戶的需求，在轉換工具選項卡的工具選項板可以找到對應的工具進行轉換！
步驟：
1、切換工作空間為ACADE二維草圖與注釋工作空間（若你的是經典工作空間的話）

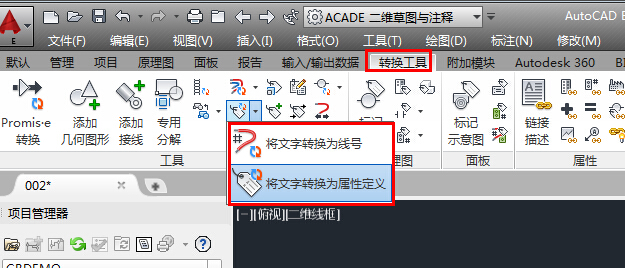

2、切換到“轉換工具選項卡”
3、找到“將文字轉換成線號”或“將文字轉換成屬性定義”命令

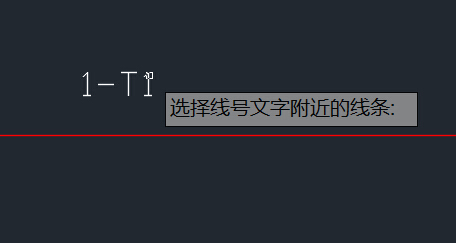

4、選擇需要轉換的線號的線條

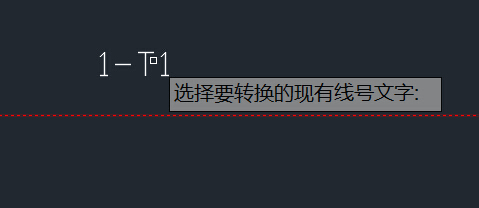

5、選擇需要轉換的文字

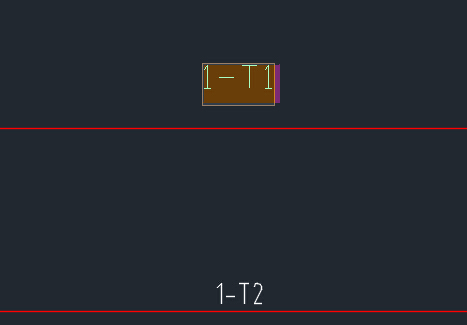

6、查看效果
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
