好久不見，狗蛋我又殺回來了，今天我要分享的是如何使用扶欄輪廓族創建帶翻邊的欄桿扶手
首先，我們先打開Revit繪制出一道欄桿?

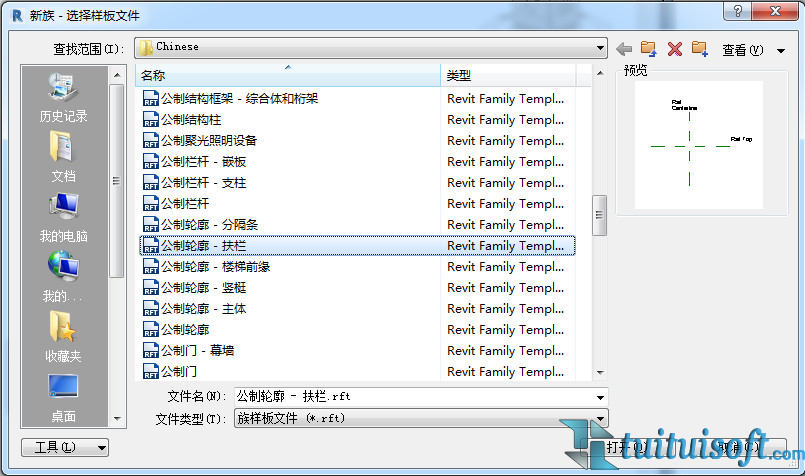

接著，使用【公制輪廓-扶欄】創建一個混凝土翻邊的輪廓?

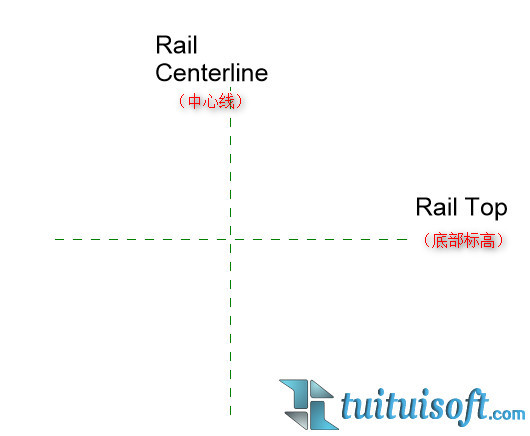

繪制的時候需要注意的是橫向的參照線指的是載入項目當中之后底部標高的位置?

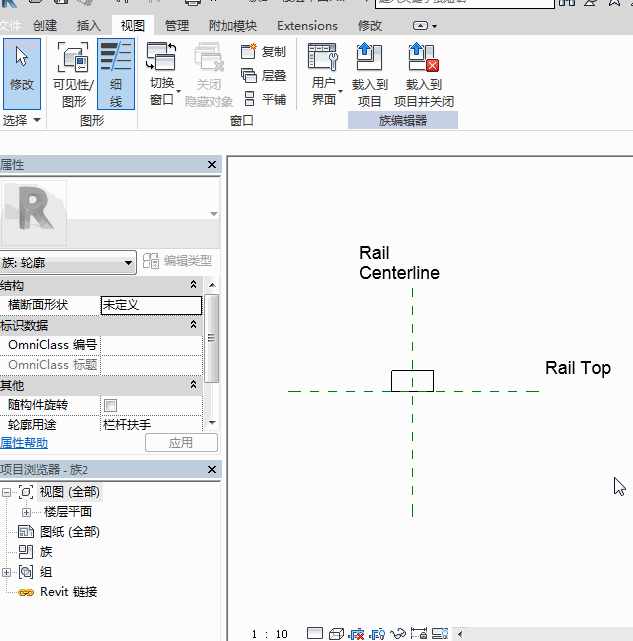

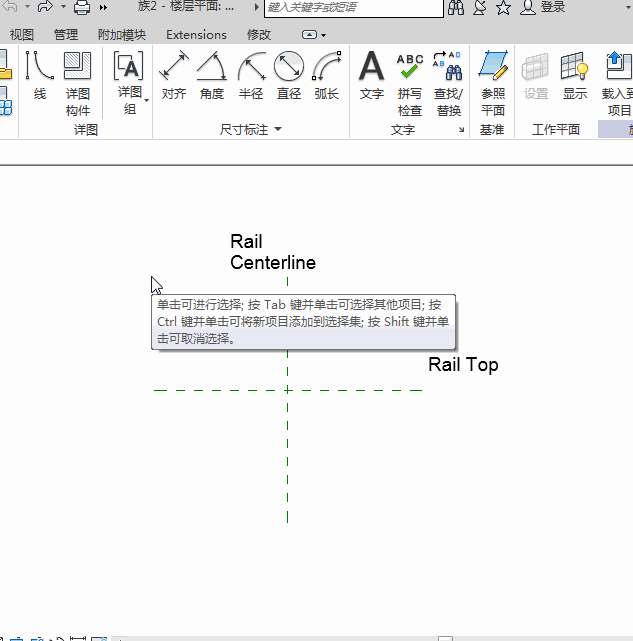

所以，我們在進行輪廓繪制的時候要從底部參照線向上進行繪制?

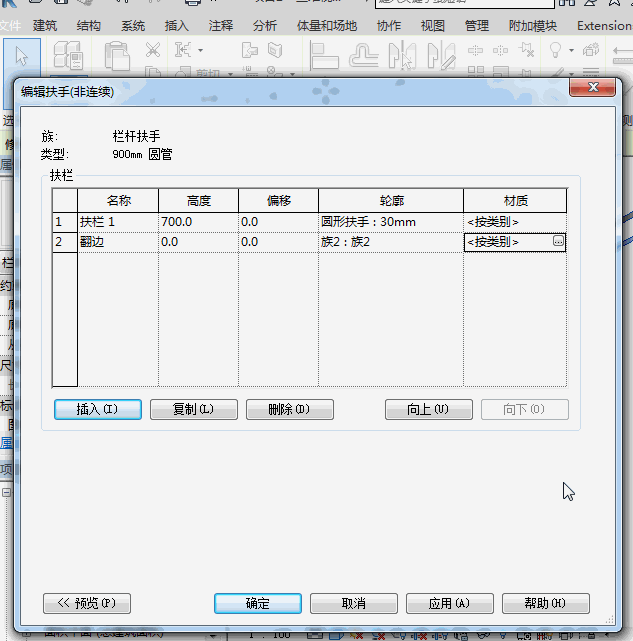

然后，將它載入我們在第一步繪制的欄桿當中并在欄桿族中進行輪廓的添加?
最后，我們將它的材質進行修改，并且測量它的底部高度?
這樣，到翻邊的欄桿就繪制完成了
OVER~
