Revit是一款功能強大的建筑信息模型（BIM）軟件，它提供了許多功能，其中之一是連接幾何圖形。在Revit中連接幾何圖形可以幫助用戶實現多個模型元素之間的互動和交流，提高工作效率。以下是在Revit中連接幾何圖形的一些方法：
1. 使用連接工具：Revit提供了一系列的連接工具，使用戶能夠連接兩個或多個模型元素。在Revit的工具欄中，可以找到連接工具按鈕。選擇需要連接的模型元素，然后使用連接工具將它們連接起來。連接工具包括連接到垂直面、連接到水平面、連接到斜面等選項，根據需要選擇合適的連接方式。
2. 使用剪切和修改工具：Revit還提供了一些剪切和修改工具，可以幫助用戶對模型元素進行切割和修改。例如，使用剪切工具可以在一個墻體上創建開口或彎曲，然后將其連接到其他模型元素。使用修改工具可以調整模型元素的位置、大小和形狀，以匹配其他模型元素。
3. 使用約束工具：Revit的約束工具可以幫助用戶將模型元素與其他元素對齊或鎖定在特定位置。通過使用約束工具，用戶可以確保連接的模型元素保持準確和一致。例如，用戶可以使用水平約束將兩個墻體連接在一起，使它們保持水平對齊。

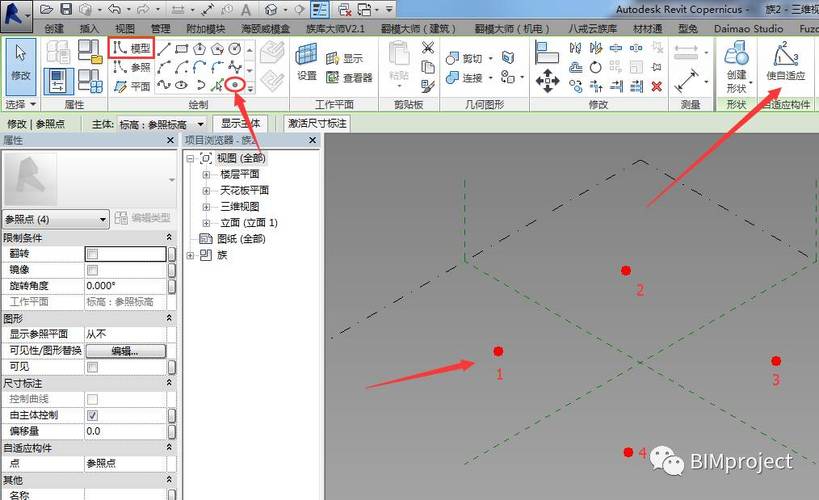

4. 使用連接線和連接點：Revit提供了連接線和連接點的概念，用于幫助用戶連接模型元素。連接線是一條虛擬的線，可以將不同的模型元素連接起來。連接點是一個特殊的點，用于定位和連接模型元素。通過在適當?shù)奈恢锰砑舆B接線和連接點，用戶可以將模型元素連接在一起，以形成一個完整的建模系統。
5. 使用關聯項目：在Revit中，可以使用關聯項目功能將不同的項目文件連接在一起。通過關聯項目，可以在一個項目文件中引用其他項目文件的幾何圖形，并在其基礎上進行設計和修改。這種連接方式可以實現不同專業之間的協同工作，例如建筑師可以將結構工程師的模型與自己的模型連接起來。
總結而言，Revit提供了多種方法來連接幾何圖形，包括使用連接工具、剪切和修改工具、約束工具、連接線和連接點，以及關聯項目等。通過靈活運用這些工具和功能，用戶可以輕松實現模型元素之間的連接和交互，提高建模效率和準確性。
