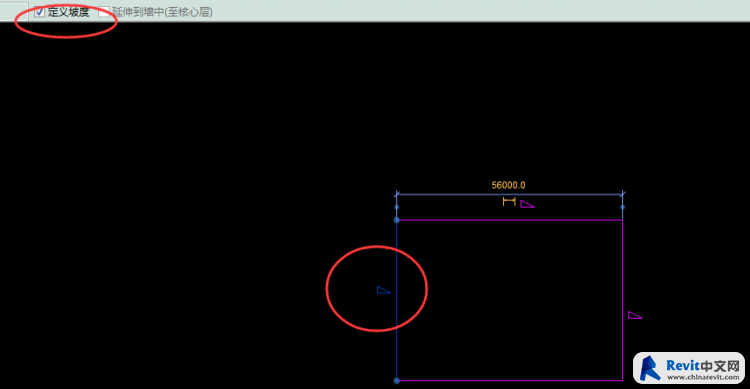

Revit中有的屋面是斜屋頂，有的圖紙中會標明斜屋頂?shù)钠露热?0°，這種屋面的做法比較簡單，我們打開項目就可以直接編輯他們的跡線，如下圖所示，可以選擇自定義坡度，按要求填寫坡度即可。

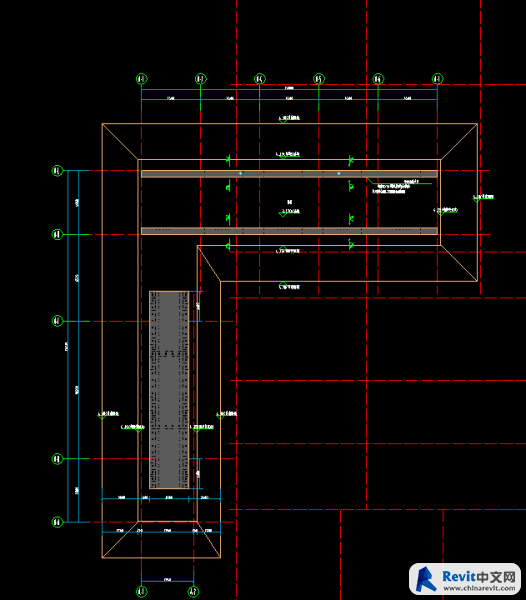

更多的情況是CAD圖紙中只有標高信息，沒有坡度信息。如下圖所示，那我們怎么建坡度屋頂呢？要計算坡度嗎？不用的，而且計算的坡度和要求的可能不一樣。我們采用編輯子圖元的辦法來畫這樣的斜屋頂。

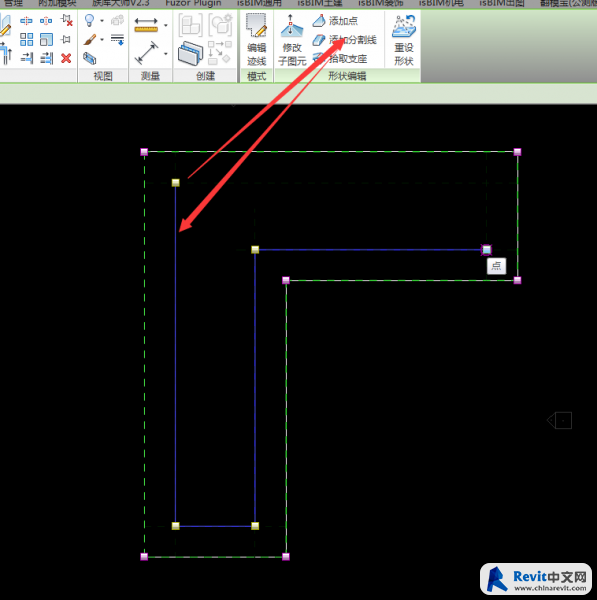

以上圖為例，首先我們沿著外邊線確定其標高為屋頂最高的標高畫一個平屋頂（不勾選自定義坡度），然后點擊添加分割線（在添加分割線之前我們先按變坡點位置做好參照平面沿著參照平面添加即可），如下圖所示

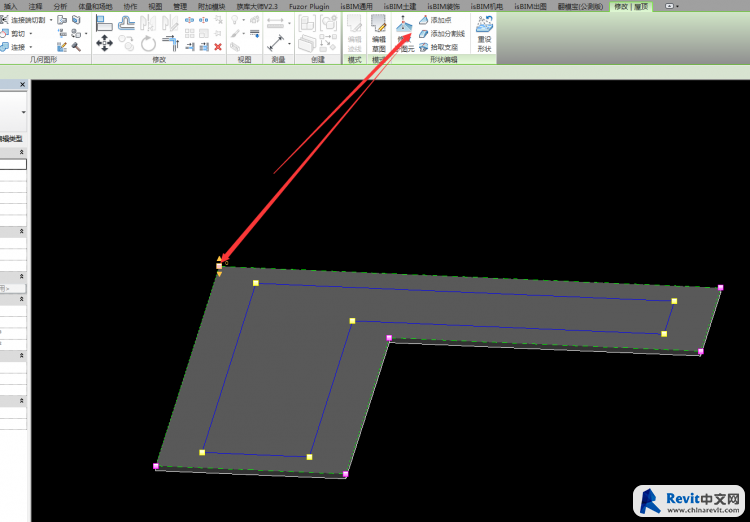

添加完分割線后我們轉到三維視圖，再點擊修改子圖元，選擇我們要修改標高的子圖元（圖中的點，這個要選擇點，不能選擇線，要不會影響其他子圖元標高），如果選擇不到該點時我們旋轉一下模型就可以選擇到。將偏移量修改成我們需要的值，如下圖所示。

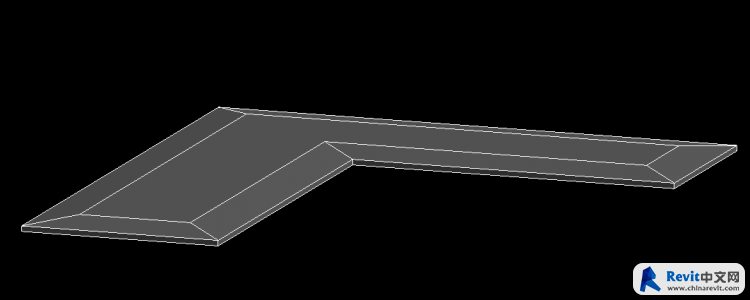

所有子圖元修改后我們的屋頂就能達到我們想要的效果，如下圖：
這個只要我們找到屋頂?shù)淖兤戮€然后將添加分割線，將對應的點調節到我們需要的高度，大多數斜屋面是可以直接做出來的。
