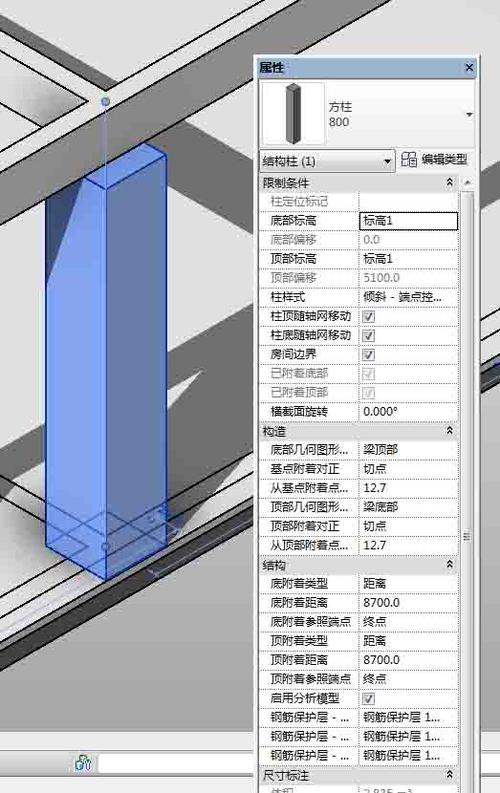

Revit柱子是一種常用的建筑元素，用于提供結構支撐和美學效果。然而，有時候我們會遇到這樣的問題：在三維視圖中可見，但在平面視圖中卻不可見。那么，為什么會出現這種情況呢？
首先，需要知道的是，Revit是一款基于對象的建模軟件，它允許用戶創建不同類型的視圖，包括平面視圖和三維視圖。平面視圖主要用于布置和標注建筑元素，而三維視圖則更加逼真地展現建筑模型。
在Revit中，每個視圖都有自己的顯示設置，包括可見性和顯示過濾器。當我們在三維視圖中可以看到柱子，但在平面視圖中卻不見了，很可能是因為設置了柱子在平面視圖中不可見。
這種情況最常見的原因是選擇了錯誤的視圖范圍。Revit中的視圖范圍可以分為裁剪框和視點范圍。裁剪框定義了視圖中可見元素的范圍，而視點范圍則定義了用戶在視圖中看到的區域。如果在平面視圖中選擇了一個較小的裁剪框范圍，那么超出這個范圍的元素就會被隱藏起來，導致柱子在平面視圖中不可見。
另一個可能的原因是設置了柱子在平面視圖中的顯示過濾器。顯示過濾器是Revit中一個很有用的功能，它可以根據一定的規則來篩選和顯示特定類型的元素。如果設置了柱子在平面視圖中不可見的過濾規則，那么它就不會在平面視圖中顯示。
為了解決這個問題，我們可以采取一些措施。首先，檢查視圖范圍設置，確保裁剪框范圍足夠大，能夠包含所有需要顯示的柱子。其次，檢查顯示過濾器設置，確保沒有設置柱子在平面視圖中不可見的規則。如果有需要，可以對顯示過濾器進行修改，以確保柱子在平面視圖中能夠正常顯示。
總之，當我們遇到Revit柱子在三維視圖中可見，但在平面視圖中不可見的情況時，需要檢查視圖范圍設置和顯示過濾器設置。通過正確的設置，我們可以確保柱子在不同類型的視圖中都能夠正確顯示，從而提高建模的準確性和效率。
