Revit是一款通用的建筑信息建模（BIM）軟件，它可以幫助建筑師和工程師們進行建筑設計和施工過程中的各種任務。在Revit中繪制鋼架是一個常見的需求，下面將介紹如何在Revit中繪制鋼架。
步驟一：創建新的鋼架類型
首先，打開Revit軟件并選擇要在其中繪制鋼架的項目。然后，從工具欄中選擇“構件”選項卡，點擊“結構”下拉菜單，并選擇“鋼”選項。在彈出的菜單中點擊“鋼架”。
接下來，打開“家族和類型”對話框，點擊“新建”按鈕創建新的鋼架類型。在彈出的對話框中，選擇適當的參數，例如鋼材的類型、尺寸和連接方式等。點擊“確定”按鈕保存新的鋼架類型。
步驟二：繪制鋼架線框

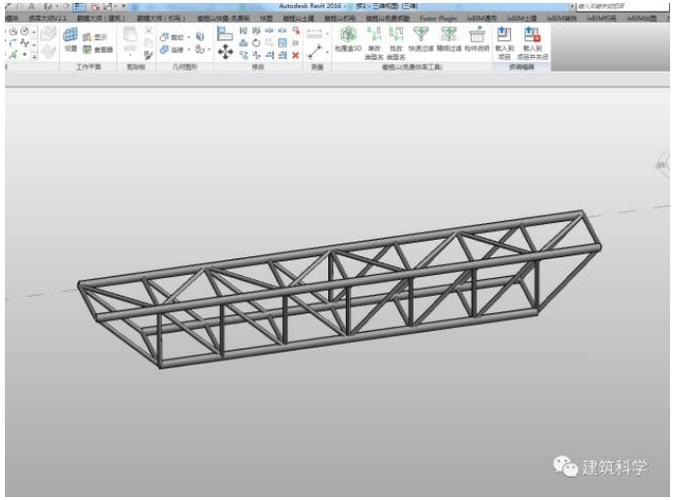

在Revit軟件中，使用“鋼架”工具可以在平面視圖中繪制鋼架線框。選擇“構件”選項卡中的“結構”下拉菜單，并點擊“鋼架”選項。在彈出的菜單中選擇剛剛創建的鋼架類型。
接下來，在平面視圖中單擊鼠標左鍵來繪制鋼架的直線段。可以使用“斜線”工具來繪制傾斜的線段，或使用“角度”工具來繪制具有特定角度的線段。通過單擊鼠標右鍵可以結束繪制。
步驟三：編輯鋼架線框
在繪制鋼架線框后，可以對其進行編輯和調整。選擇“編輯”選項卡中的“編輯鋼架”工具，然后選擇要編輯的鋼架線段。通過拖動線段的端點或中點，可以調整其長度和位置。
此外，還可以使用“剪切”工具來剪切鋼架線段，或使用“延伸”工具來延伸鋼架線段。這些編輯工具可以幫助您在Revit中精確地創建所需的鋼架形狀。
步驟四：添加連接和詳細信息

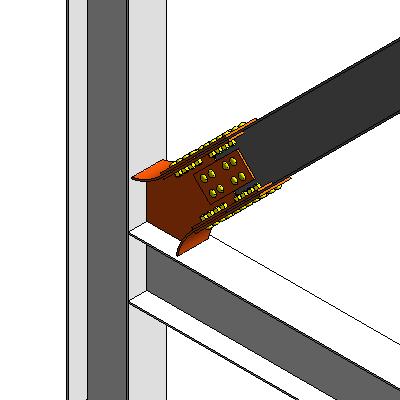

一旦繪制完成鋼架線框，還可以進一步添加連接和詳細信息。選擇“構件”選項卡中的“結構”下拉菜單，并點擊“連接”選項。在彈出的菜單中選擇適當的連接類型，并將其添加到鋼架線框的節點上。
此外，您還可以使用Revit的其他工具和功能來添加鋼架的詳細信息，例如標注、尺寸、材質和構造圖紙等。通過使用這些功能，您可以創建出具有豐富細節的精確鋼架模型。
繪制鋼架是Revit中的一項基本任務，通過上述步驟，您可以在Revit中輕松地繪制鋼架，并根據需要進行編輯和調整。Revit提供了各種功能和工具，使您能夠創建精確的鋼架模型，并從中生成施工圖紙和其他必要的設計文檔。
