在建筑設計和施工中，梁是承受和分配載荷的重要結構元素。Revit是一種強大的建筑信息模型（BIM）軟件，可以幫助建筑師和工程師創建精確的建筑模型。在Revit中，可以使用現有的構件族，如墻、柱和梁族，來快速創建建筑模型。然而，對于某些項目，可能需要使用自定義的梁族來滿足特定的設計需求。
要使用Revit創建自定義梁族，首先需要打開Revit軟件并創建一個新的項目。然后，點擊“創建”選項卡中的“族”按鈕，選擇“新建族”以創建一個新的族文件。在彈出的對話框中，選擇“結構梁族”作為模板，然后點擊“確定”。

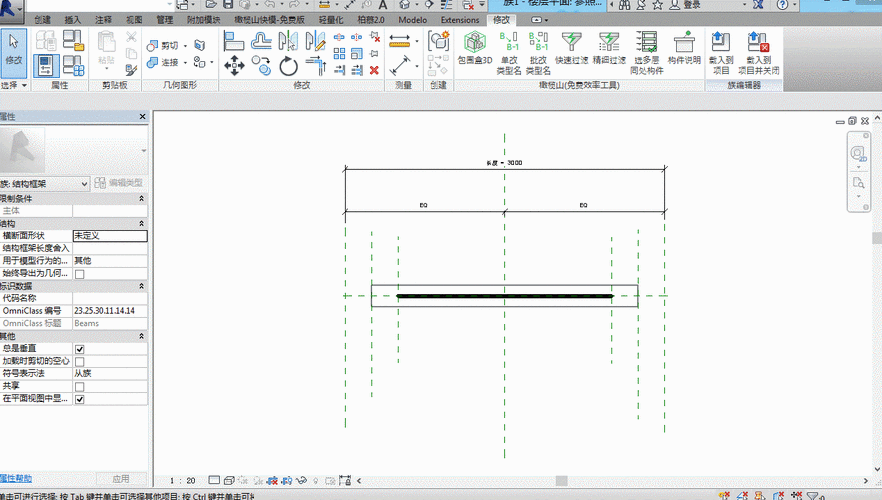

接下來，Revit將打開一個空白的梁族編輯器，可以在其中創建自定義的梁族。在編輯器的左側是族的屬性和參數列表，可以在其中定義梁的尺寸、材料等屬性。在編輯器的中央是梁的泛型模型，可以在其中繪制梁的幾何形狀。在編輯器的右側是各種工具和選項，可以用于修改和編輯梁的屬性和幾何形狀。

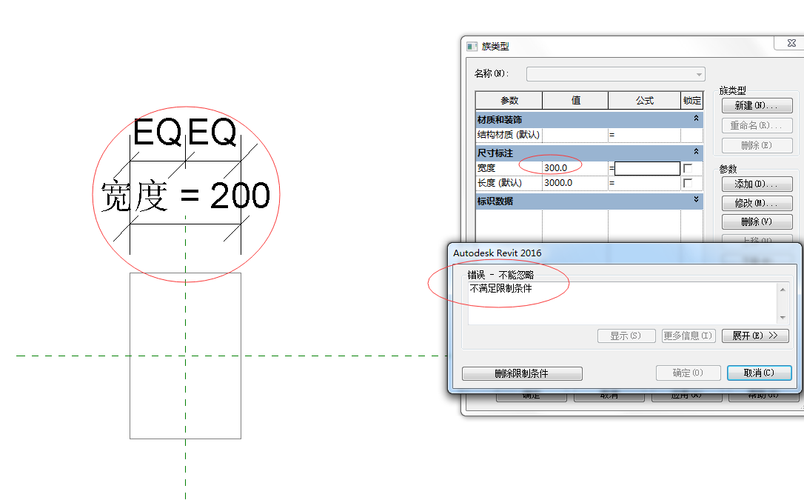

要創建自定義梁族，可以首先在族的屬性和參數列表中定義梁的尺寸。可以添加長度、寬度和高度等參數，并定義其取值范圍和默認值。然后，在梁的泛型模型中，可以使用線、矩形和圓形等工具繪制梁的幾何形狀。可以根據需要添加剪切、圓角和倒角等修飾，以及孔洞和開口等特殊幾何元素。
除了屬性和幾何形狀，還可以在自定義梁族中添加各種參數和公式，以控制梁的行為和特性。例如，可以添加負荷參數和彈性模量參數，根據這些參數計算梁的撓度和應力。還可以添加連接參數和構造參數，以模擬梁的連接和支撐方式。
完成自定義梁族的創建后，可以保存并加載該族文件，然后在Revit項目中使用自定義梁族。可以在項目中的梁族類型列表中選擇自定義梁族，然后在平面視圖或三維視圖中繪制梁的實例。可以通過修改屬性和參數值，以及調整幾何形狀，對自定義梁族進行進一步的修改和編輯。
總之，使用Revit創建自定義梁族可以滿足特定的設計需求，并提高建筑模型的精確性和可視化效果。通過定義屬性和參數、繪制幾何形狀和添加其他參數和公式，可以創建符合實際情況的梁族。這為建筑師和工程師提供了更多的靈活性和創造性，使他們能夠更好地實現設計目標。
