解決了預留套管洞口的標準族、模型創建、標注出圖等問題之后，最后就剩下對量統計的工作了，這個對我們的工程量計算、材料采購計劃、成本控制等都是非常有價值的。但人工一個個統計，工作量龐大也容易遺漏！今天我們看一下如何使用revit自帶的明細表功能快速生成套管洞口的統計表。
提醒：請使用管綜易0.5.3.50001或者更高版本創建套管和洞口

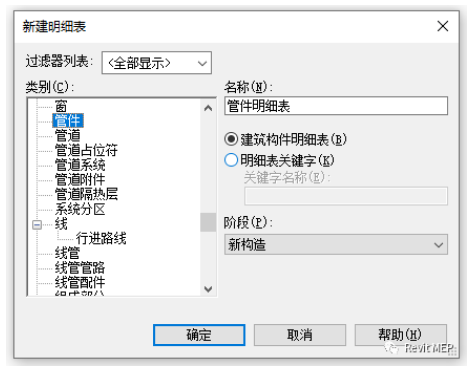

首先，我們創建一個“管件”類別明細表：
添加：洞口類型、族、套管管徑、套管長度、合計等參數：

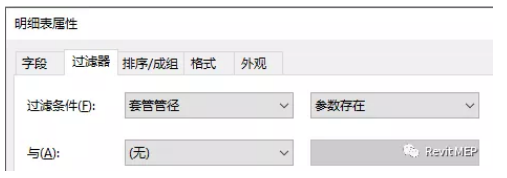

增加過濾條件：套管管徑、參數存在：

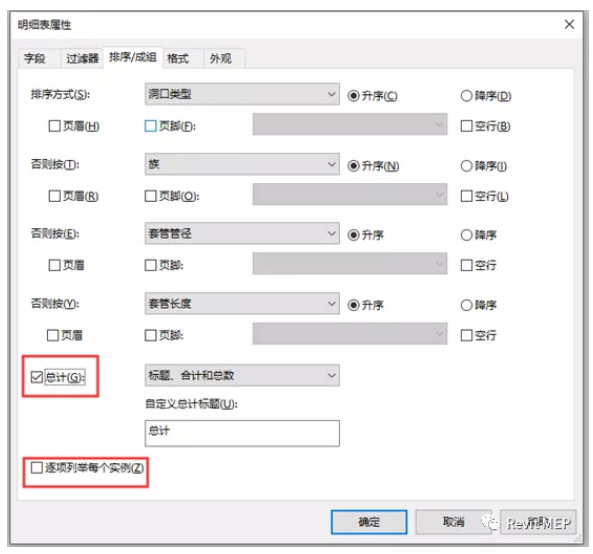

按對應字段進行排序，取消勾選“逐項例舉每個實例”，勾選“總計”
點擊“確定”后，管道套管的明細表馬上就出來了，是不是非常方便呢~

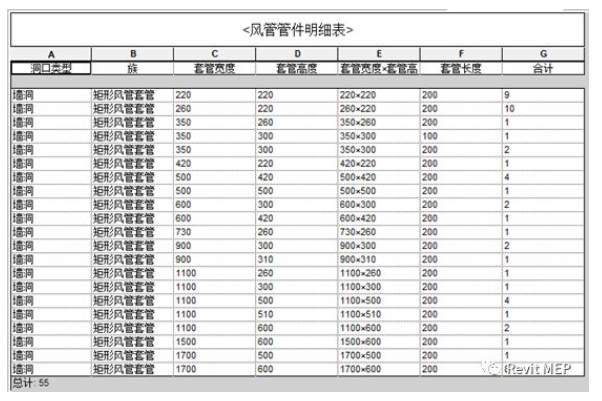

同樣，對于矩形風管和橋架也可以統計套管！

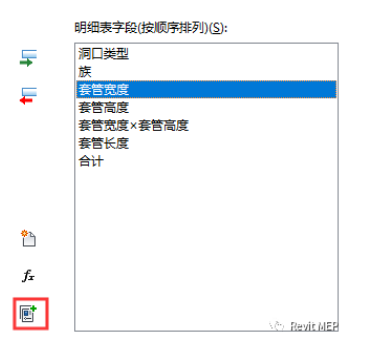

但要注意的是添加和過濾的參數并不是“套管管徑”，而應該改為“套管寬度”和“套管高度”，也可以使用“合并參數”將其合并。
注意：管綜生成的單獨洞口類別為“風管管件”，也需要用“風管管件”明細表統計，對應字段為“洞口直徑”、“洞口寬度”、“洞口高度”、“穿管長度”。
