一、 項目背景：

1. 項目名稱：XX110KV變電站

2. 相關軟件 應用：

     Autodesk ReCap

     AutodeskRevitArchitecture

     AutodeskRevitMEP

     Lumion

     Fuzor

3. 運用BIM技術的意義：

1.  原始數據丟失，設備更換信息沒有清晰記錄。通過BIM技術形成虛擬實體以便作為維護記錄跟蹤；

2.  110kv高壓變電站，不宜近距離測距實體；

3.  難點在于數據采集，三維激光掃描技術保證了原始設計的準確，又根據掃描的點云數據創建了Revit模型，保留了原始數據的完整；

4.  可結合VR技術完成虛擬仿真教學.

二、項目實施流程

    首先通過三維掃描儀記錄變電站三維信息，并借助逆向工程手段生成模型，這樣的好處是比傳統測繪手段方便、快捷。然后基于三維掃描模型建構BIM模型。最后基于VR系統呈現BIM模型，提供客戶浸入式的展示體驗和信息互動。

1. 三維掃描技術的應用

    三維激光掃描技術是國際上近期發展的一項高新技術。目前三維激光掃描儀在工程領域中廣泛應用，該技術通過高速激光測距原理，瞬時測得空間三維坐標值，獲取空間點云數據。和傳統測繪技術相比，三維掃描技術最大的優點是更快速，更精確，更真實地還原被測對象的原形原貌。對進行后續環節的工作開展提供了準確詳實的數據支撐，能顯著提高后續工作的效率和質量。

1.    現場數據采集

   因本項目為高壓變電站，局部區域設備無法測距。需現場采集照片輔助BIM模型建構

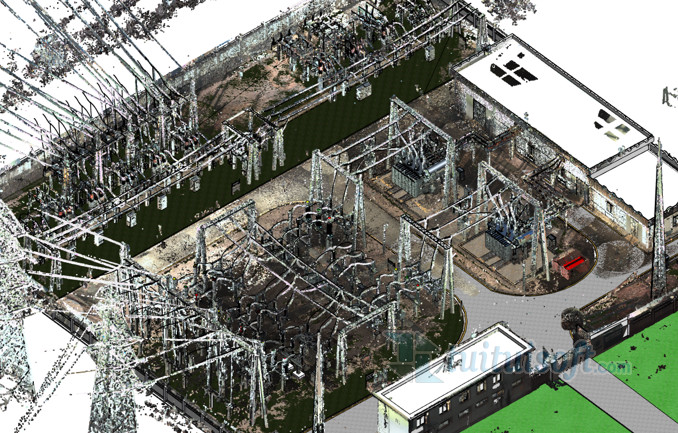

三維點云數據可以導入到AutoCAD、AutodeskRevit等軟件中，進行后續的處理與加工，并且可以在AutodeskRevit中通過捕捉點直接繪制建構幾何體。

3. BIM模型建構流程：

a. 點云數據分析：通過導入點云數據模型至revit（rvt）軟件中分析項目的特征且查閱點云數據的完整性；

b. 項目任務分配：

  項目分析：項目需建構的內容、變電站各系統關系等

  項目任務清單開項：

  建筑：建筑單體、場地、場地部件、設備基礎

  機電：大型設備構件、小設備構件、鏈接件

  動畫制作：模型構件材質設定、動畫腳本、動畫制作

  信息設定：設備信息錄入更新

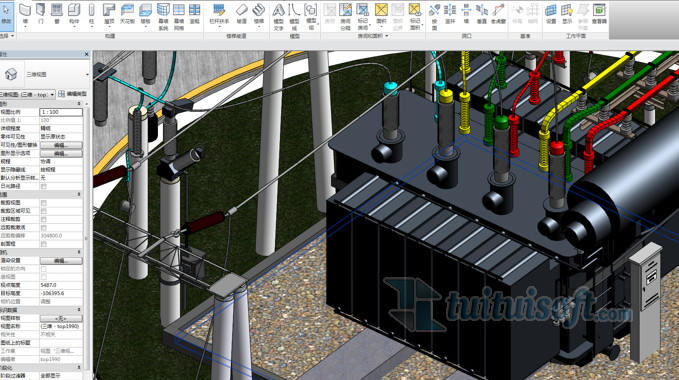

c. 模型建構

  設定基準軸網

  設定基礎標高

  創造參照剖面（通過剖面可更準確定位構件尺寸信息）

  設定構件參數信息

  設定構件材質信息

d. 漫游視頻制作

  場景選定

  材質設定

  環境設定

  鏡頭制作

  影片輸出

e. 設備信息管理

   Revit導出Fuzor模型，F(xiàn)uzor可導出exc格式（低配置電腦便可信息查閱及編輯模型信息）

f. VR虛體建造體驗

   基于VR系統呈現BIM模型，提供客戶浸入式的展示體驗和信息互動

結語：

    三維激光測繪、點云數據處理、BIM平臺修復模型，使古建的原始數據得到完整的采集、存儲并重建。重建后的BIM現狀模型為營造維護單位提供了扎實的數據參照。虛擬構建的模型又成為后期的虛擬漫游的原始素材，保持了數據鏈的完整性。
