問：
Revit中如何繪制和移動模型填充圖案線？
答：

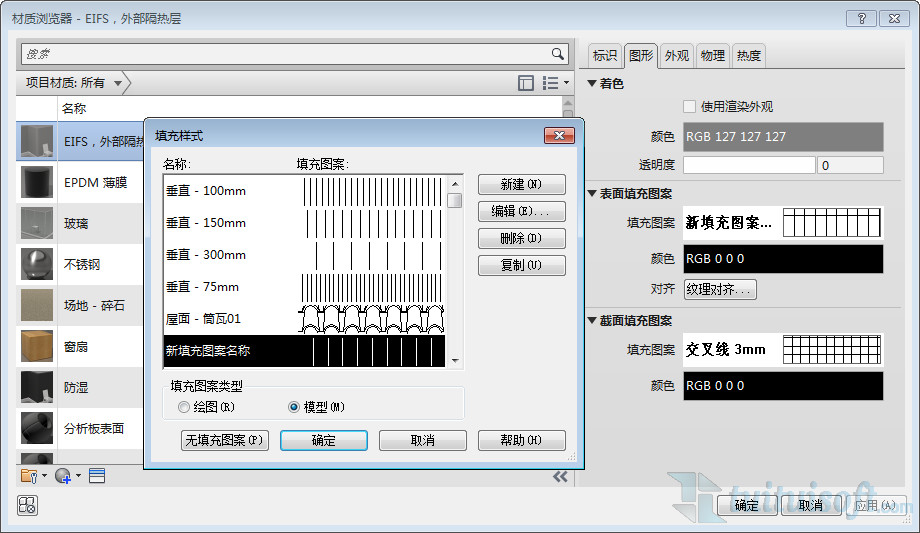

選中繪制好的構件，在類型屬性結構編輯一欄材質選項中，可以看到表面填充圖案的編輯選項，可以選擇系統自帶的填充圖案，也可以自己繪制簡單的圖案或者將已經繪制完成的圖案導入進來。
當圖案線在構件上的顯示位置不完全符合時，可以移動圖案線的位置。
首先，將鼠標放置于構件之上，按Tab間選中要移動的線條，拖動到合適位置即可。
