在Revit安裝完之后，對于有些問題還是經常出現的，比如在實際施工過程中，在拿到圖紙的時候，會發現圖紙中包含很多不必要的圖元，很多情況下都是回到CAD中進行修改，那么今天講一下，怎么在Revit中進行修改？

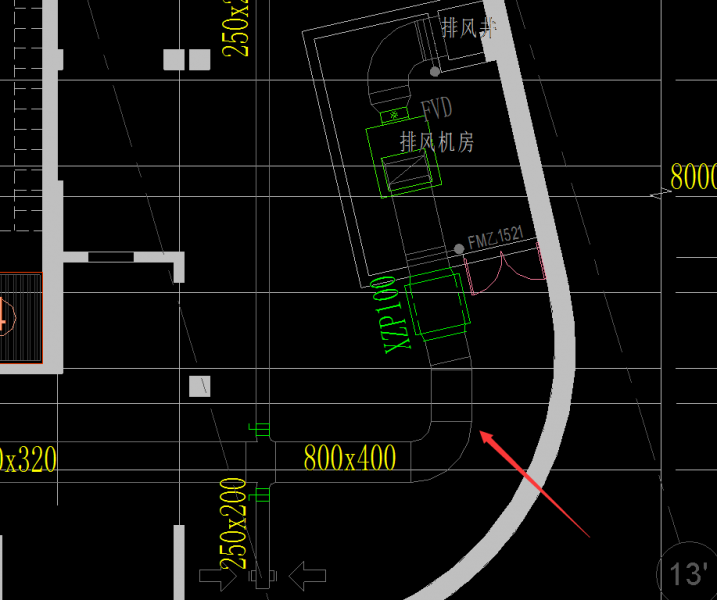

1、打開模型，導入暖通CAD圖紙，如圖所示。

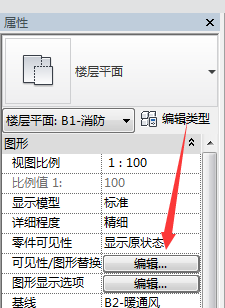

2、單擊屬性菜單列表中可見性/圖形替換右邊“編輯”按鈕，如圖所示。

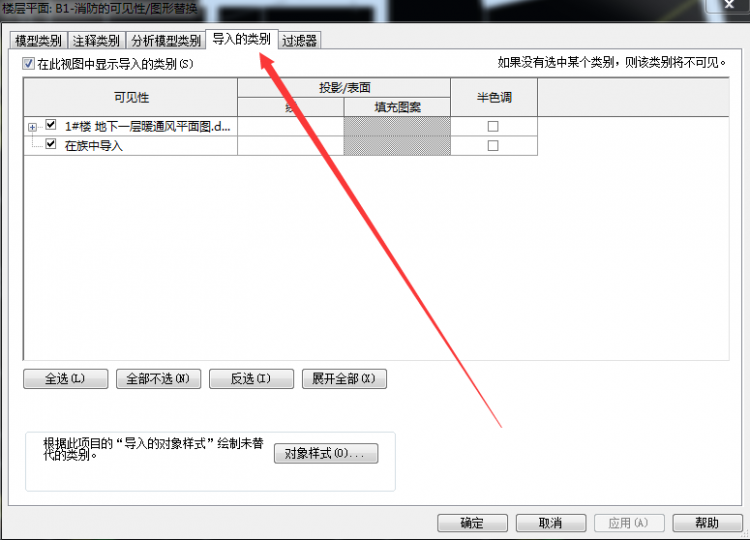

3、在彈出的對話框中單擊上面“導入的類別”按鈕，如圖所示。

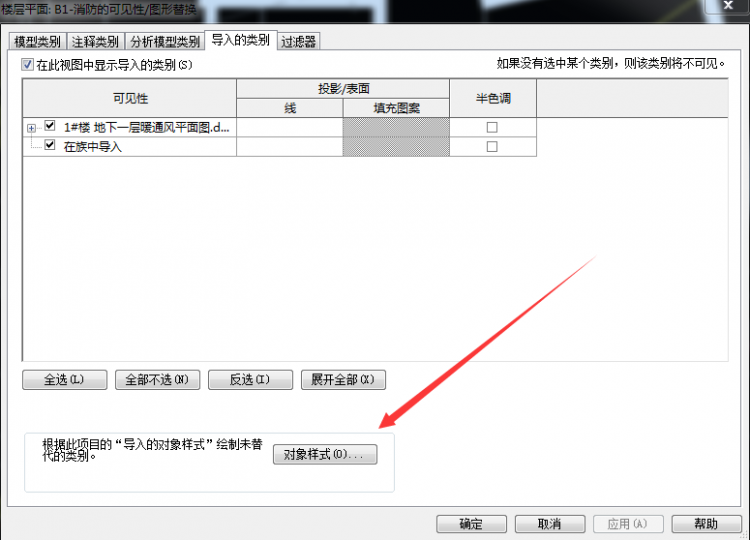

4、然后單擊“對象樣式”命令，如圖所示。

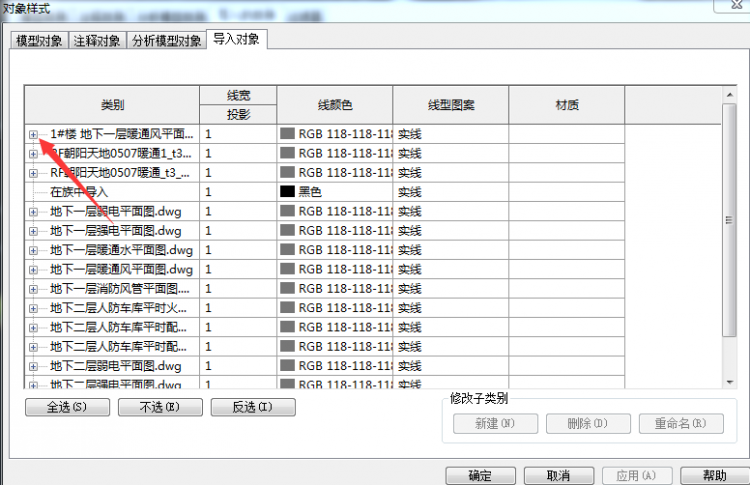

5、在彈出的對話框中，選中任意CAD圖紙，單擊左邊“+”按鈕，如圖所示。

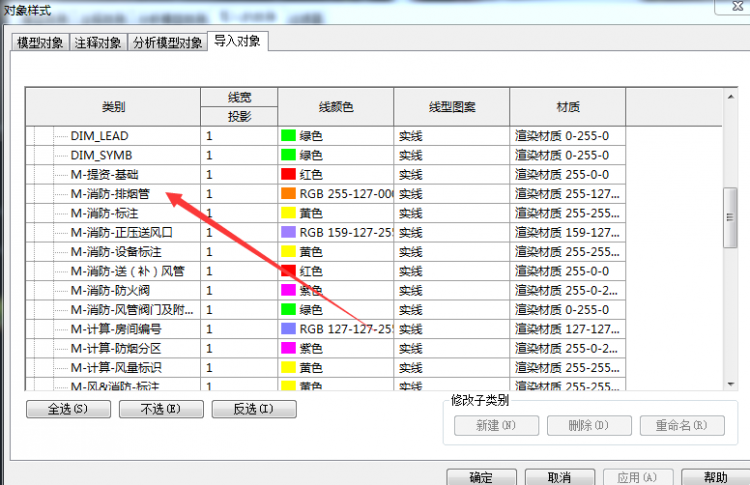

6、在彈出的下拉菜單中找到“M-消防-排煙管”圖層，如圖所示。

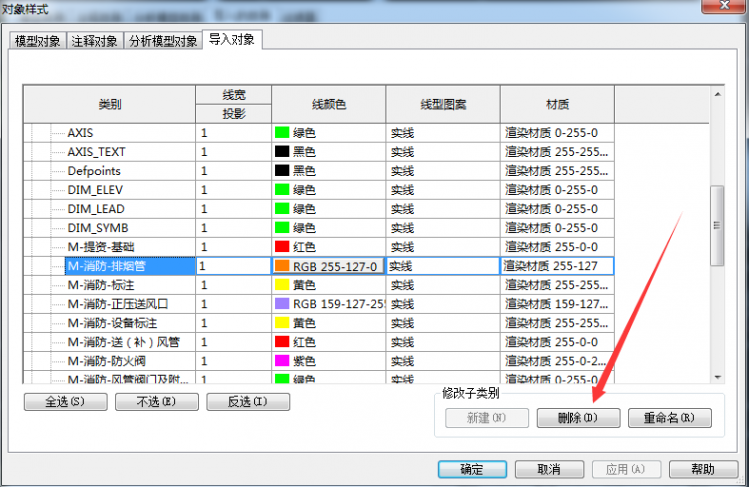

7、在單擊“M-消防-排煙管”該圖層，則右下角“刪除”命令不是成灰選狀態后，單擊右下角“刪除”命令，如圖所示。

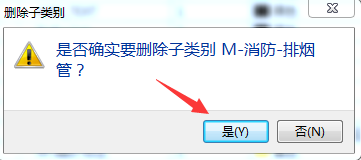

8、在彈出“刪除子類別”對話框中，單擊“是”按鈕，如圖所示。
9、然后每個對話框都單擊“確定”按鈕后，風管顏色變成灰色，如圖所示。
意義：通過學習上述文章，可以了解到在繪圖過程中，如遇到圖紙雜亂無章，可以直接通過在Revit刪除子類別的方式，對他進行修改，省去在CAD中修改這一步驟，方便快捷。
