來源丨益埃畢教育
在建模過程中往往會繪制一些預留孔洞，這類孔洞有時是不規則的圖形，在一般的平面墻體上可以直接使用修改選項卡中“編輯輪廓”命令完成。如果是曲面墻體的話如何繪制不規則的孔洞呢？下面就一起學習一下。

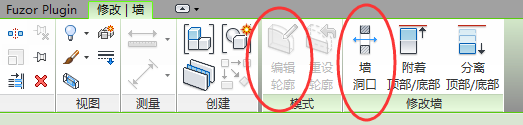

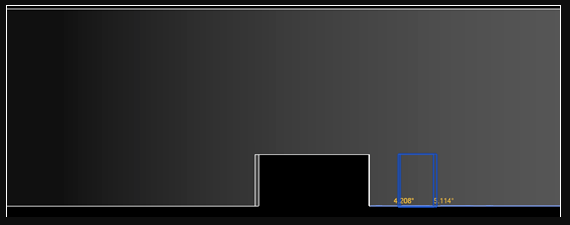

01、在新建項目中繪制一道半圓的曲面墻體，繪制完成后選擇該面墻體，看到編輯輪廓是不可選的，但是墻洞口命令可以使用，而使用這個命令就可以繪制出規則的四邊形孔洞了，如圖所示。

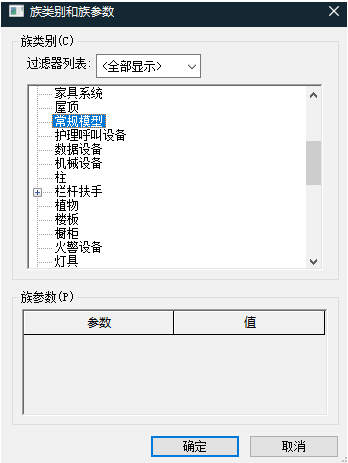

02、下面來學習一下非矩形孔洞如何繪制，借助內建模型中的常規模型拉伸一個空心模型，如圖所示。

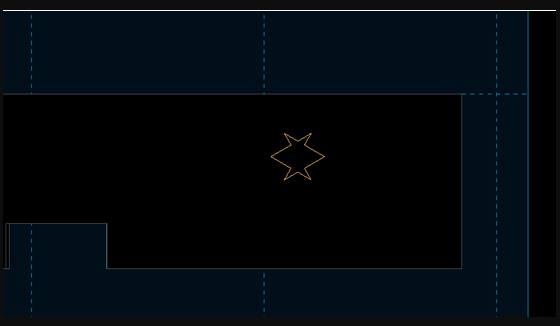

03、繪制一個參照平面后拾取工作平面，在工作平面上繪制符合要求的孔洞形狀，然后手動拉伸或者設置拉伸的起點和終點，使拉伸的空心模型與墻體相交，如圖所示。
04、拉伸完成后一定要用剪切命令使空心模型剪切一下墻體。

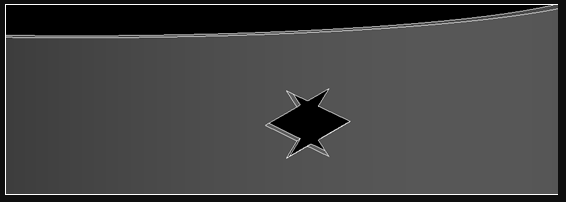

05、空心模型剪切后點擊完成模型，最終效果如圖所示。
意義：在建模過程中，常規構件不能完成的項目可以搭配族構件，尤其是搭配內建族使用，更加簡便，更加符合實際，例如在樓板上創建水溝。
