如何利用Revit繪制條紋墻體？下面就為大家介紹一下。
在進行模型外裝飾繪制的時候經常會出現有條紋的墻體造型，總結了三種繪制方法跟大家交流一下常見的帶有條紋造型的墻體有以下兩種：
首先，我們來講講第一種，繪制這種墻體一般有兩種方法：

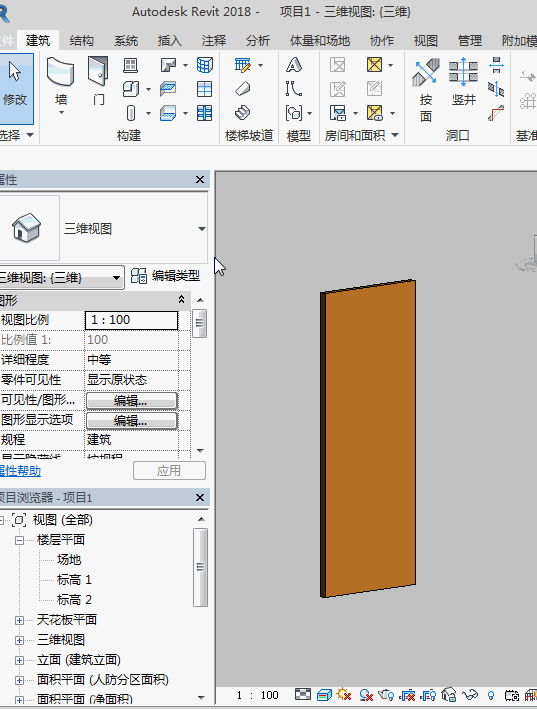

1. 使用分隔條直接在墻體上進行放置

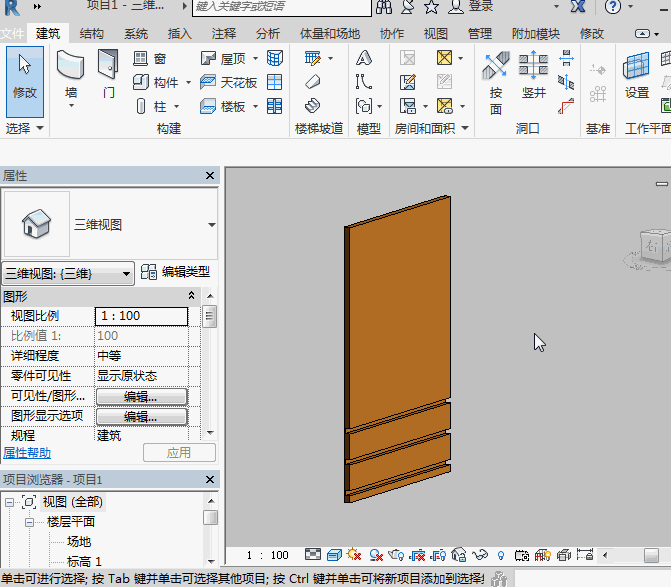

2. 直接在墻體中進行分隔條添加
這種方法與第一種方法的區別在于，這種方法是將分隔條與墻體合成一個整體，在繪制其他墻的時候也可以自帶分隔條而不需要每一面墻都去添加
接著，我們來講講第一張圖片中的第二種帶條紋墻體的繪制方法

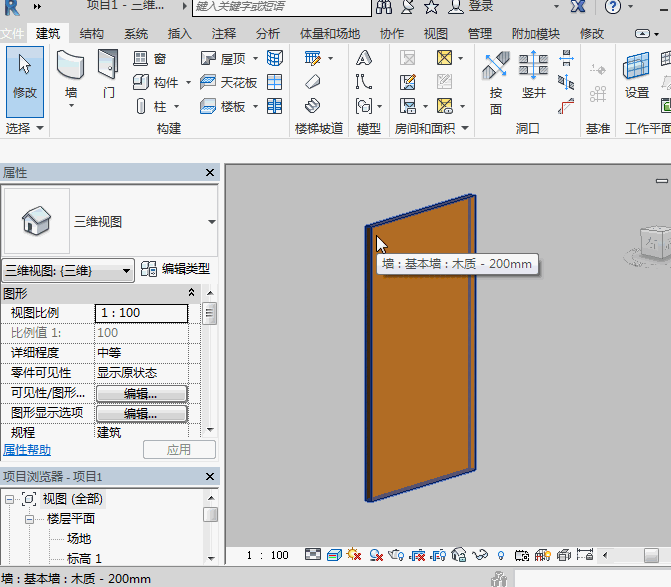

1. 任意繪制一面墻，進入編輯類型進行結構材質的修改
2. 在外觀材質庫中尋找合適的材質
為什么要選擇合適的材質呢，因為有些材質的特性中不包含“凹凸”這一項
3. 接著，找到“凹凸”這個選項進行設置，確定好我們需要的圖像
4. 然后，通過“圖像”下方的“數量”調整好凹陷的深度
5. 最后，在圖像中修改每個條紋的寬度

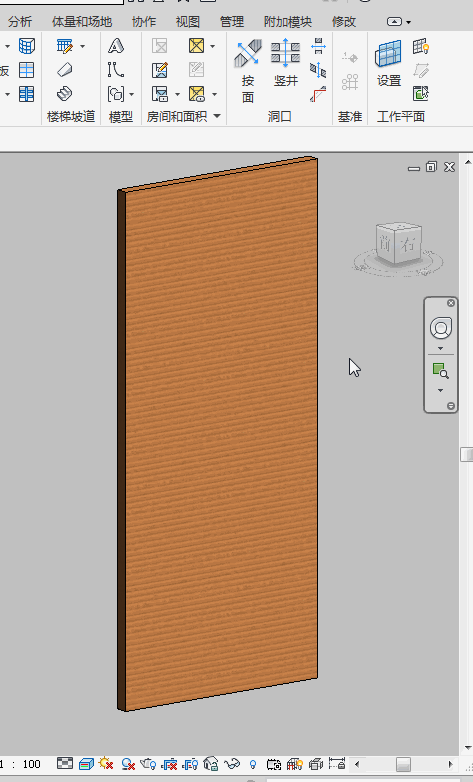

我們先看看原始寬度下條紋的樣式
然后修改它的寬度
