關于Revit中如何較準確的移動模型填充圖案線的方法

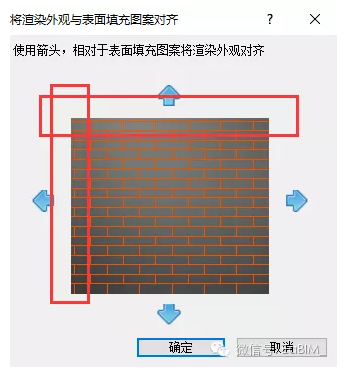

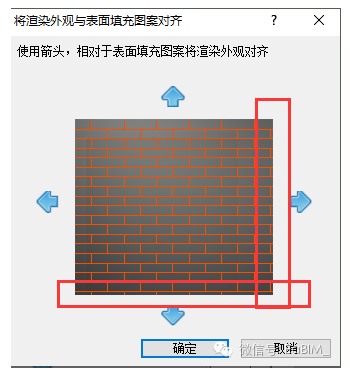

對于在Revit中較準確的移動模型填充圖案線，通常會使用紋理對齊的方法，使得模型填充圖案線與構建邊緣對齊，方法也簡單（通過對構建的類型進行編輯，便可使用紋理對齊這一命令）
效果如下：
有時在進行上述操作后，在視圖中，模型填充圖案線與構建的位置關系，并沒有達到我們想要的效果，仍然會出現，對不齊，不美觀的情況。因此，使用第二種方法也就成了很有必要的手段。

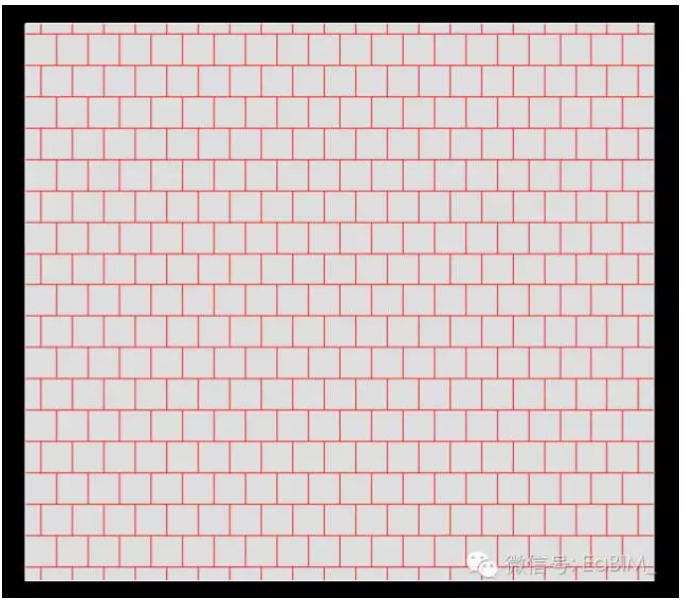

修改前

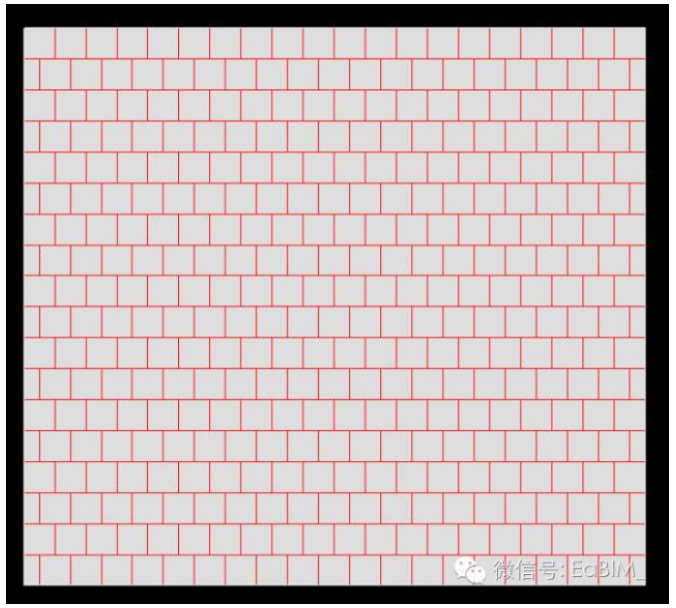

修改后
具體步驟及分析如下：
移動模型填充圖案線的目的：調整“平鋪”或“磚”工作（由模型填充圖案線表示）以與墻邊緣或其他曲面邊緣對齊。
1.在繪圖區域中，高亮顯示具有模型填充圖案的圖元。

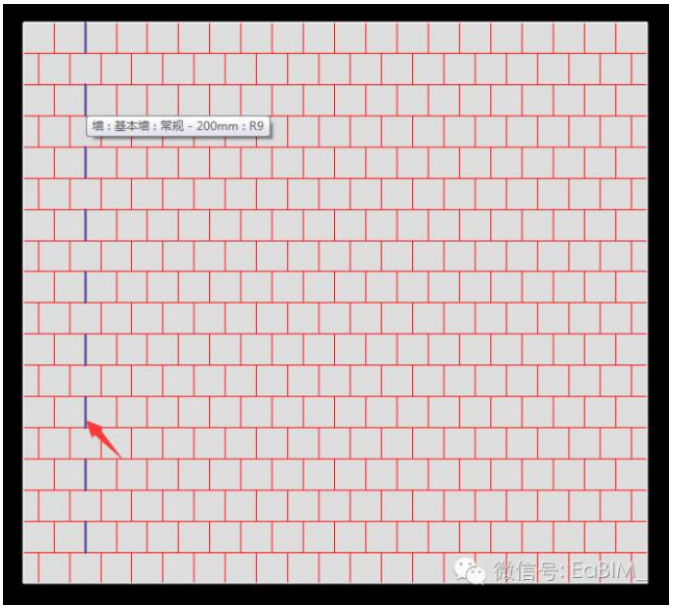

2.按Tab鍵高亮顯示填充圖案線造型操縱柄。
3.單擊以選擇該造型操縱柄。
4.拖曳造型操縱柄或使用“移動”工具移動填充圖案線（當然使用鍵盤移動鍵，也是不錯的方法）。
