更多Navisworks是一款功能強大的三維建模軟件，廣泛應用于建筑、工程和制造行業。在Navisworks中進行量算是非常重要的一個功能，可以幫助我們計算出模型中的尺寸、體積和面積等信息。下面將介紹如何在Navisworks中進行量算。
首先，打開Navisworks軟件并導入需要測量的模型。可以通過選擇"文件"菜單中的"打開"選項，或者直接將模型文件拖拽到軟件窗口中來導入模型。
在導入模型后，可以使用鼠標滾輪進行縮放和平移，以便更好地查看模型。可以使用鼠標右鍵進行旋轉和傾斜操作。

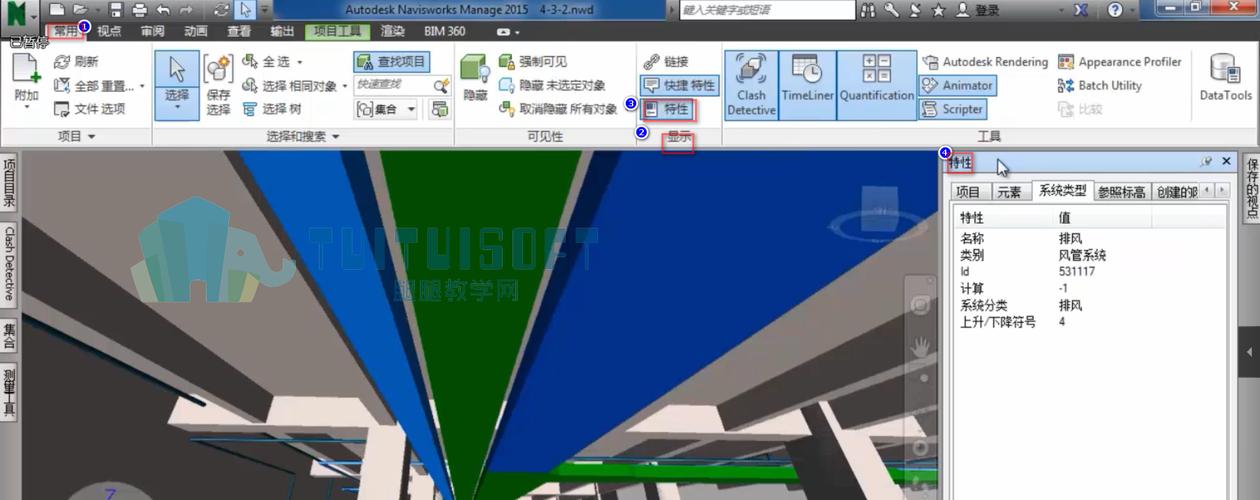

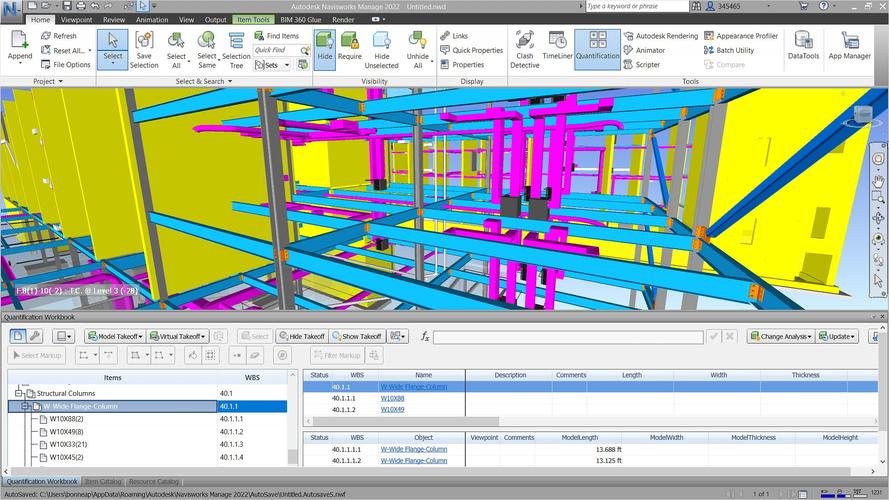

接下來，選擇測量工具。在Navisworks中，有幾種不同的量算工具可供選擇。可以在"度量"選項卡中找到這些工具。主要的測量工具包括：
- 直線距離工具：用于測量兩點之間的直線距離。
- 路徑測量工具：用于測量沿路徑的距離，可以通過在模型上點擊多個點來定義路徑。
- 角度工具：用于測量兩條線之間的角度。
- 面積工具：用于測量平面上的面積。
- 體積工具：用于測量封閉體積的大小。
選擇需要使用的工具后，點擊"開始測量"按鈕，并在模型上進行相應的操作。例如，如果選擇直線距離工具，可以在模型上點擊兩個點來測量它們之間的距離。
完成測量后，可以在軟件窗口的底部找到測量結果。這些結果將顯示在"度量"選項卡的"結果"面板中。可以查看每個測量的數值，并將其保存到電子表格或?qū)С鰹槲谋疚募?/p>
此外，在Navisworks中還可以進行更高級的量算操作。例如，可以通過創建選擇集來選擇模型的特定部分，并對其進行量算。可以使用"選擇"選項卡中的工具來創建選擇集。
還可以使用過濾器和屬性來過濾模型，并只對特定類型或?qū)傩缘脑剡M行量算。可以在"查找"選項卡中找到這些功能。
另外，Navisworks還支持與其他CAD軟件的集成，可以導入和導出各種文件格式，如DWG、IFC、Revit等。這使得在Navisworks中進行量算更加方便和靈活。
總結起來，在Navisworks中進行量算是一個相對簡單但非常實用的功能。通過選擇合適的測量工具，進行相應的操作，并利用軟件提供的高級功能，可以準確地計算出模型的尺寸、體積和面積等信息。這對于建筑、工程和制造行業的專業人員來說，是非常有幫助的。
