要論機電最無聊最無趣的工作，那標注絕對算一個，為了讓我們的機電管綜優化成果更好的落地，一般會將管綜成果以圖紙的形式呈現，而管道標注就必不可少，但這對于從事此工作的人來說就顯得十分枯燥無味，尤其是在標注噴淋平面的時候。這些無聊且重復工作電腦比人更適合來做，那為什么不交給他來做呢？

思路

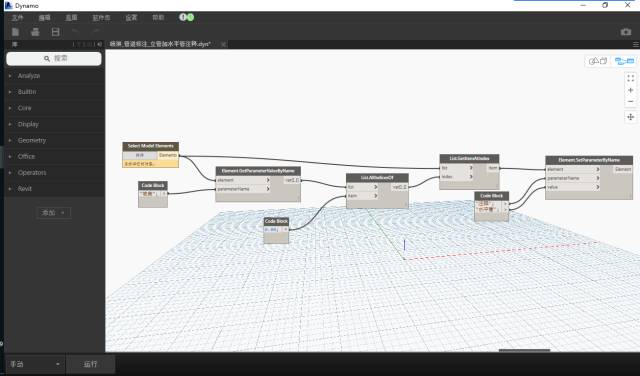

我在需要標記的管道注釋參數中注釋一下「水平管」，然后用過濾器過濾出非水平管關閉可見性，這樣在視圖中顯示的就都是「水平管」了。然后就可以框選，全部標記，管道標記，標記選中。

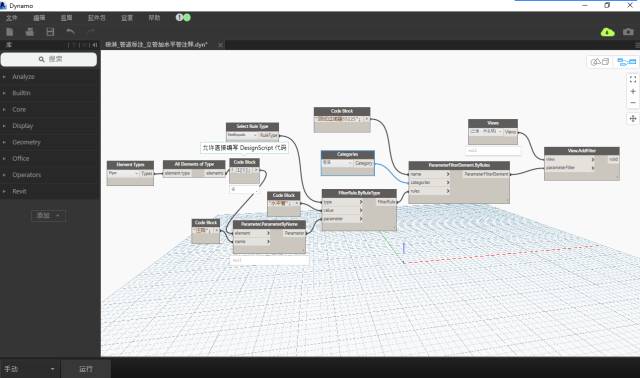

2、 在 Dynamo 中，如下圖進行選擇節點并連接，完成第二步的工作，即在要標記的平面視圖上添加過濾器，把立管過濾出去，只留下水平管；

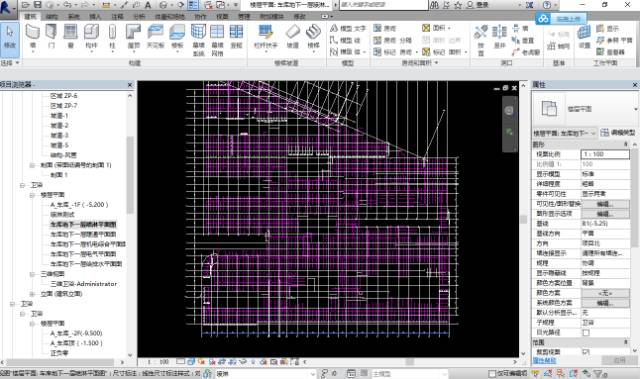

3、然后我們在 Revit 中打開噴淋要標記的平面視圖；

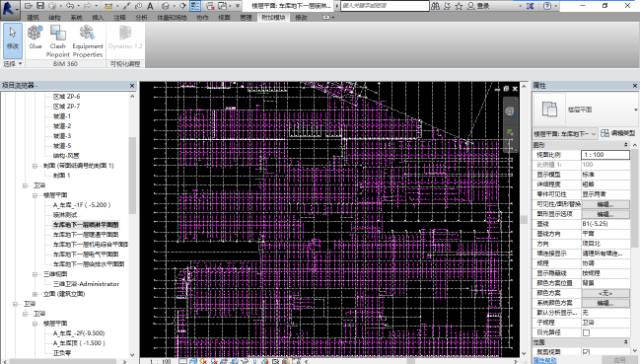

4、在 Dynamo 中先點「選擇」然后在Revit里框選全部管道，再點擊「運行」。然后這時等著電腦計算幾分鐘，到其下方顯示「運行已完成」就好；

5、在 Revit 中就可以框選，全部標記，管道標記，標記選中。這時就標記完成了，只需簡單的微調就行了。
