都知道Dynamo可以建模，那么：
1、它的單位是什么，需要進行特定的轉換嗎？
2、建的模型能放到revit中用嗎，怎么放進去？
3、會被放到revit中的哪個位置，可以對它的位置做修改嗎？
4、放到revit中的東西怎樣成為revit圖形，能不能對其進行編輯？
5、在項目、族和體量界面中打開dynamo有什么不同？
以上是最初本人的一些疑問，將在本篇中一一做記錄~~
問題1：

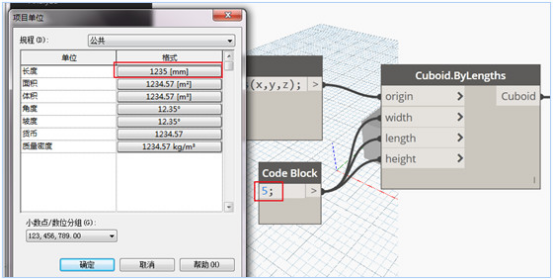

之前的版本不了解，dynamo1.3.0及其以上版本的單位是無需再進行單位轉換的，它的單位跟revit中的項目單位一致。如下圖，項目單位中長度單位是毫米，在dynamo中輸入的5，也是5mm，即這是一個長寬高均為5mm的正方體：
問題2：

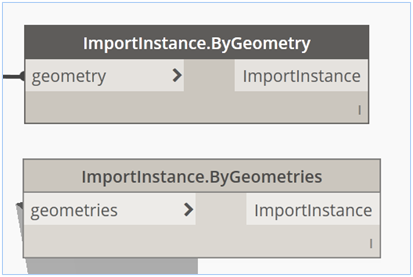

Dynamo中的“ImportInstance.ByGeometry”節點可將dy模型導入revit中，有單數和復數兩種，區別各位自行測試~
用法如下：
要導出那個模型就將其連入“ImportInstance.ByGeometry”，上圖中的“Geometry.Scale”節點是避免模型太小看不清加的用于縮放的節點，通過這個節點，原模型的xyz值均被放大為原來的100倍，即從原來的5mm變成500mm
問題3：
Dynamo的坐標系跟revit是相通的，即dynamo中的原點（0,0,0）就是revit中的原點。在Dynamo中有許多控制圖元坐標的節點，通過對坐標的調整可以決定圖元在revit中的位置，將其放到revit中并成為revit中的圖形以后，可以隨意擺放位置
并且，dynamo支持直接選擇revit模型中的圖元（如線條）到dynamo中，在這些線條的基礎或參照下進行dynamo模型創建，此時dynamo的模型就會直接被放置在revit的特定位置（詳見dynamo primer~~）
問題4：

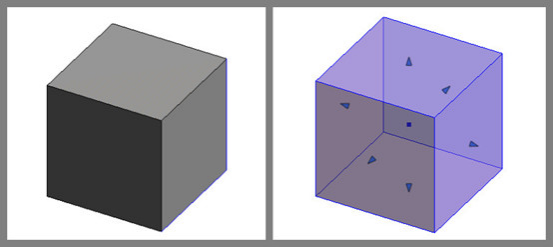

用“ImportInstance.ByGeometry”導入revit中的圖元顯示為以下效果：
選中它，對其進行部分分解：
顏色隨之改變，屬性面板的參數發生變化，可以對其進行材質等的設置，且可通過拖動操縱柄改變其尺寸，同樣可以對其設置各種參數：
問題5：
在哪里打開建立的東西最后保存就是什么文件，可對其進行相應環境下功能的操作。比如在體量中打開dy建的模型，就能在把該模型變為revit圖形后對其進行體量中如uv分割等功能的操作。更多區別自行測試~~
