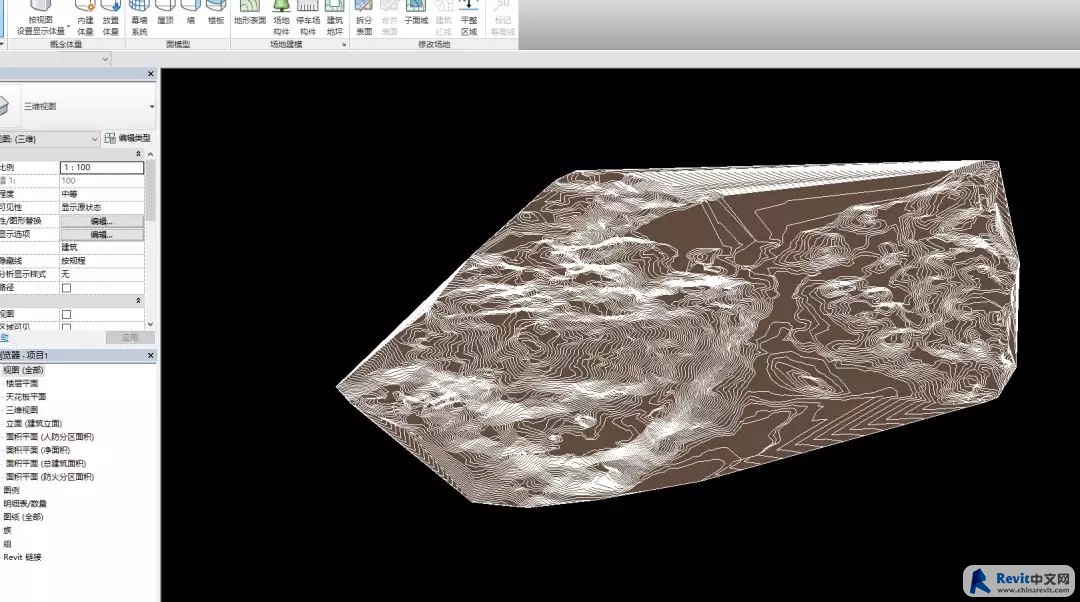

本帖最后由 中文網小編 于 2019-6-19 11:04 編輯[p=null, 2, left]1.我們首先是要從Civil3D里導出地形數據，這里我已經將數據處理成為了CSV文件，我們導入Revit先搞一個地形模型出來，如下:[p=null, 0, left][p=null, 0, left][p=null, 2, left]

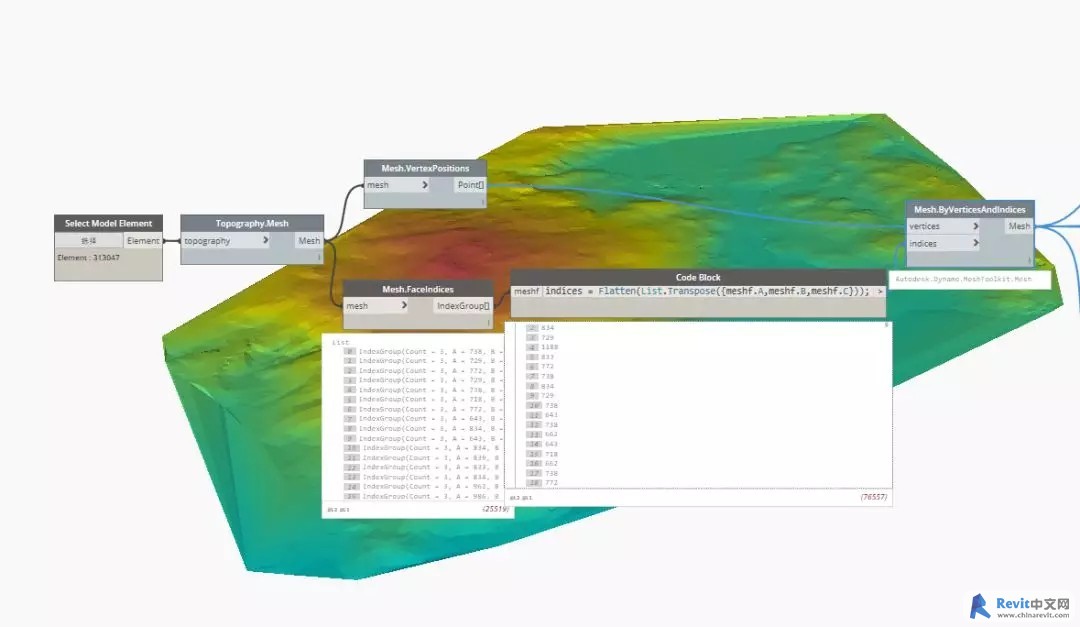

[p=null, 2, left]2.有了我們創建的地形模型之后，之后的事情先交給Dynamo(記得安裝Meshtoolk節點包，就是那個Dynamo經典的兔子)了，我們選擇創建的地形，將其轉換為mesh網格，之后使用Mesh.VertexPositions獲取mesh頂點位置，后面的節點介紹大家看截圖理解一下[p=null, 0, left][p=null, 2, left]

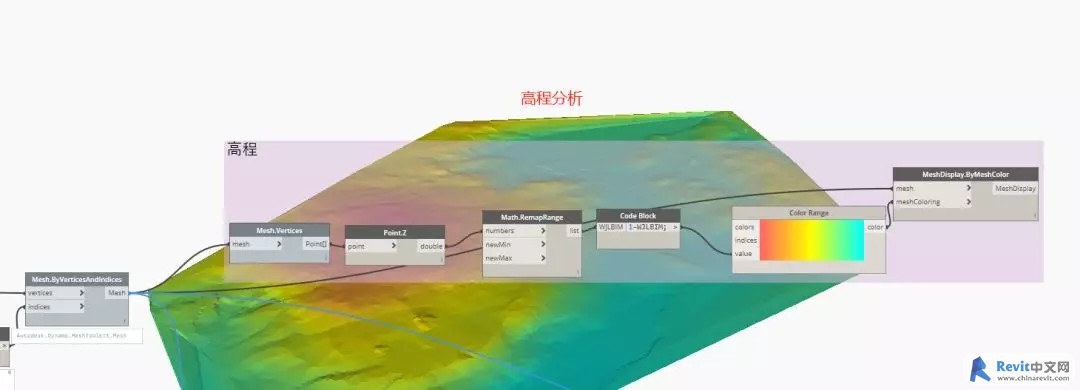

[p=null, 2, left]3.我們本次分析有種，一種是按高程分析，另一種是坡度分析。[p=null, 0, left][p=null, 0, left][p=null, 0, left]

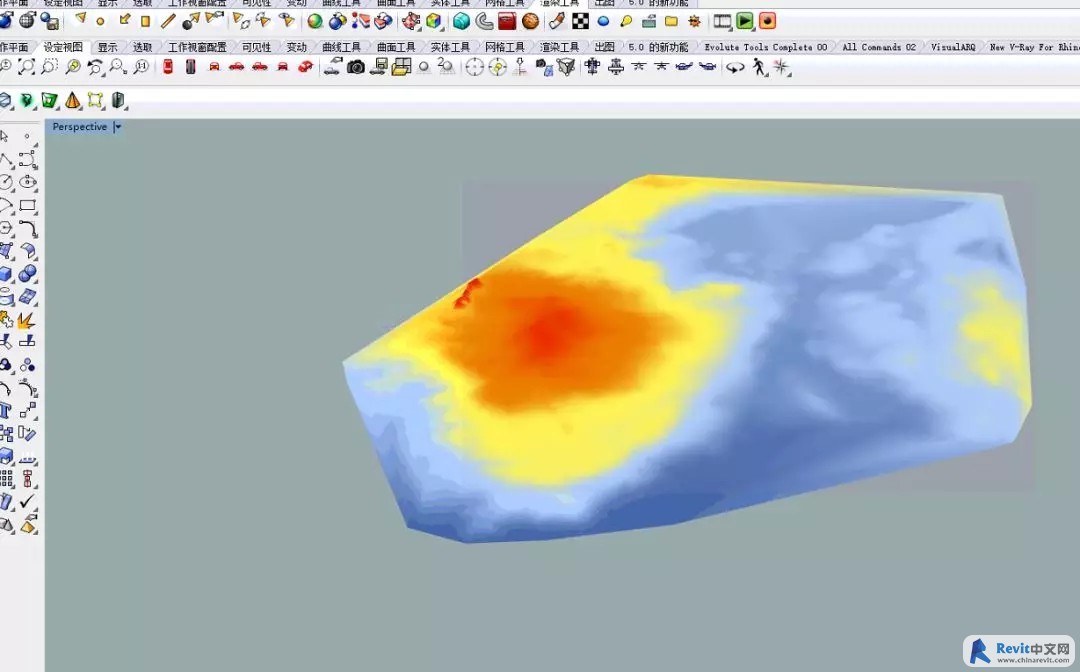

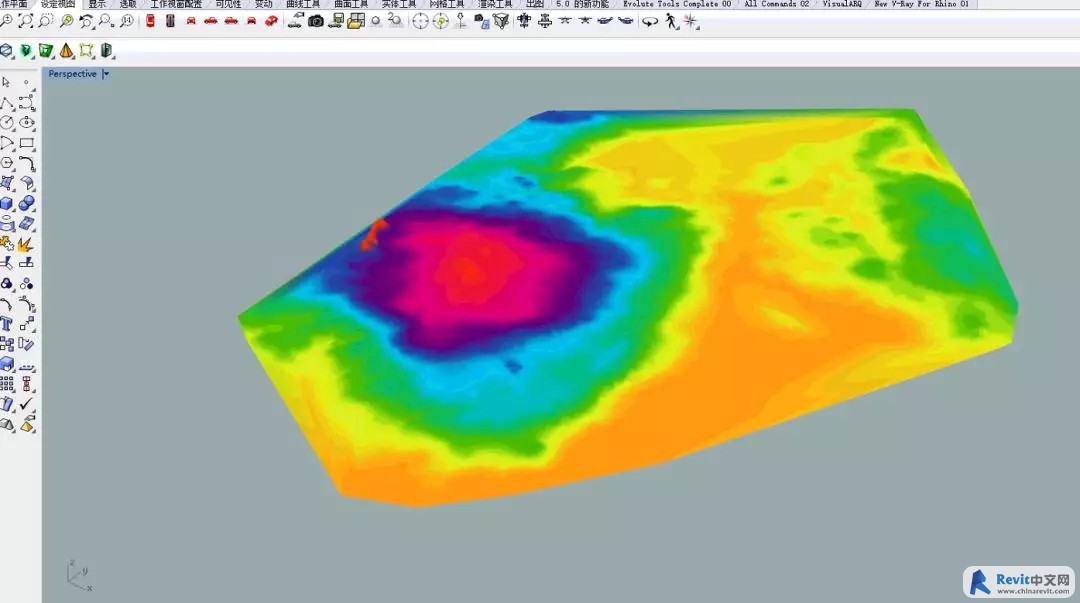

[p=null, 2, left]之后是Grasshopper的高程分析了，先來張圖，看起來gh的效果更絢麗哦，不得不承認gh的Gradient電池強大。[p=null, 0, left][p=null, 0, left][p=null, 0, left]

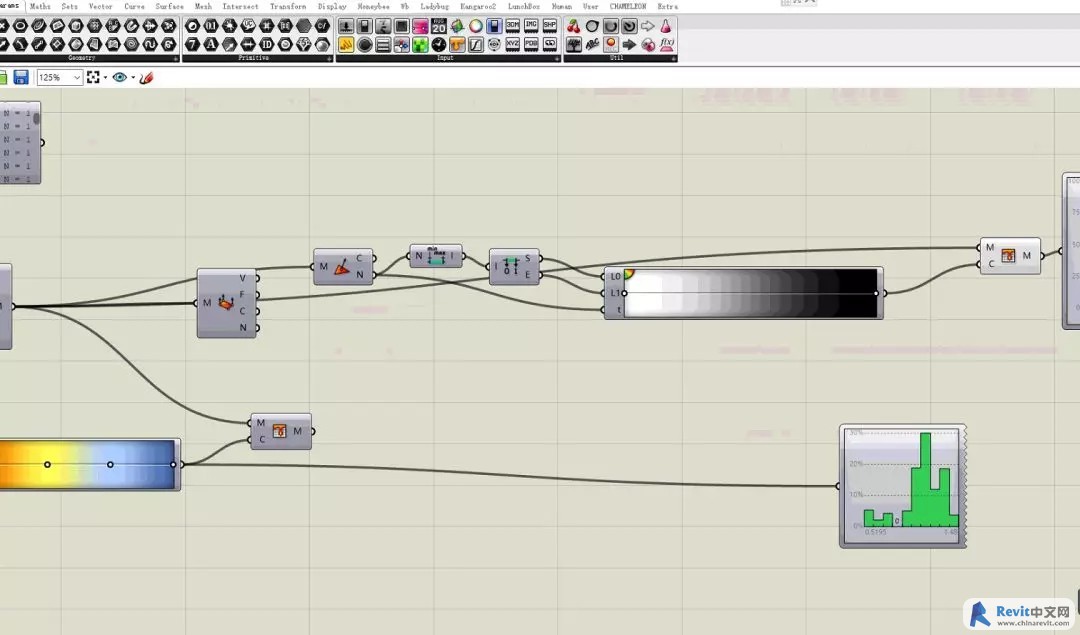

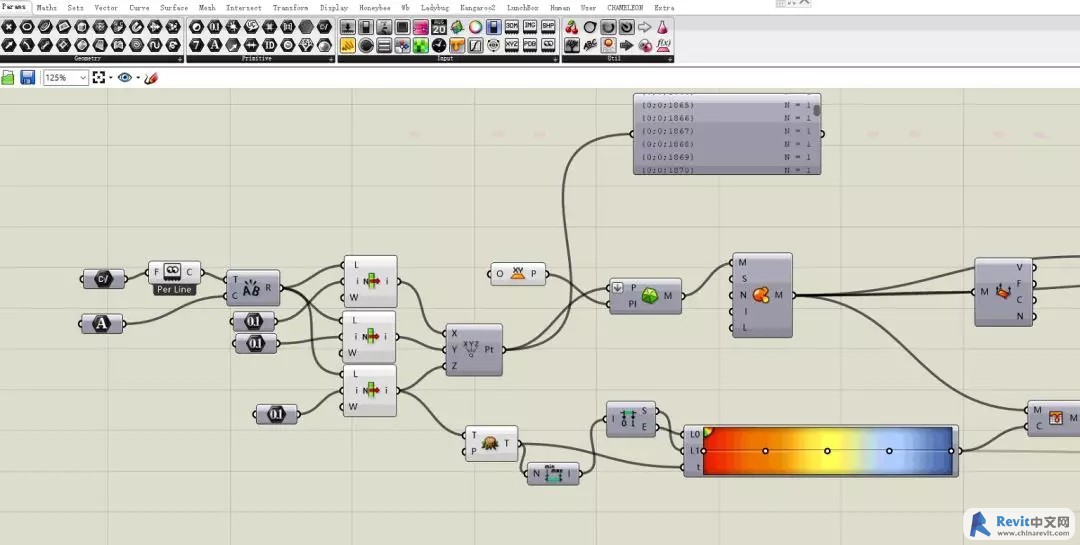

[p=null, 0, left]以下是電池圖[p=null, 0, left][p=null, 0, left]
