今天先開個小頭兒，要弄的，就是下面這么個模型，我們先要把這個形體用Dynamo創建出來，之后我們再來一點點研究幕墻的事。
第一步，先思考下基本流程。
我們之前講過類似的教程，都是先通過創建不同高度的輪廓，然后利用loft創建表皮，然后通過點放置幕墻嵌板族，就能達到基本要求。
第二步，開始創建各層斷面。
（1）創建五個圓形，用滑塊控制半徑。
（2）利用Geometry.Translate調整圓形的高度。
（3）這里我們想讓不同高度的圓，通過一個參數控制。

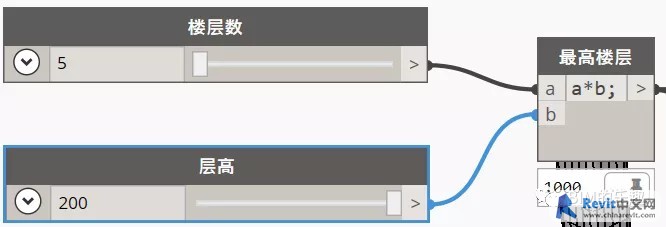

首先創建兩個滑塊，作為樓層數和層高。只需要幾個數學運算，我們就能夠得到關聯的關系。
然后將樓層數和層高相乘，我們就得到了最頂部圓所在位置，和第一個圓一起輸入給Geometry.Translate，就得到了頂層圓形輪廓。
相同的，中間樓層，我們只要頂層的一半，就可以了，所以還是相同的，繼續添加數學計算式，并用得到的結果，移動中間的圓形到指定位置。
同樣的原理，我們對中間和頂部兩個數求和，在取一半，就得到上半部分的中間高度，對中間高度取一半，得到下半部分的中建高度，如下圖：
這樣，我們就得到了一系列的圓。
第三步，創建內接多邊形

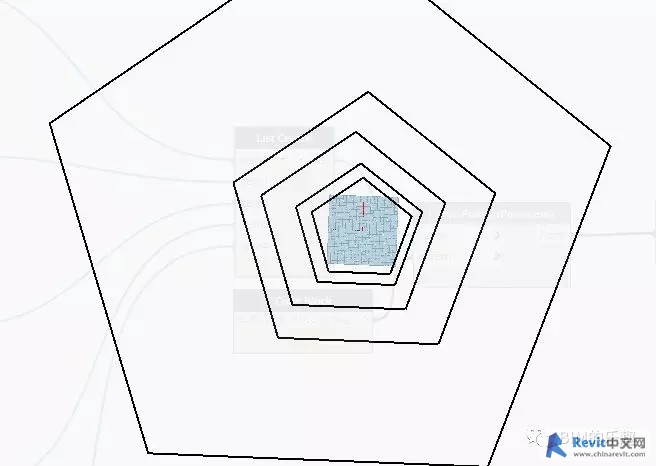

將各層的圓形分別接入Polygon.RegularPolygon節點，默認五邊形即可。
然后用List Creat將多邊形放到一個列表里。
第四部，創建圓滑的五邊形

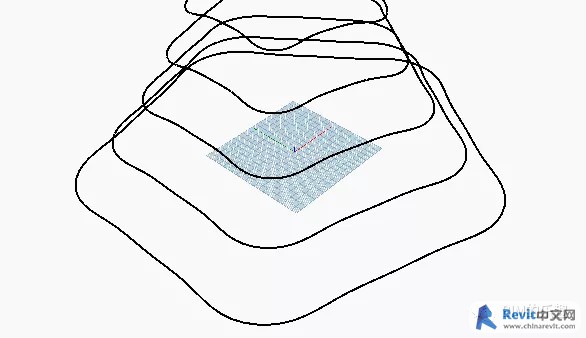

現在我們得到的五邊形，都是有棱有角的，我們希望得到的五邊形是有圓角的，如下圖：

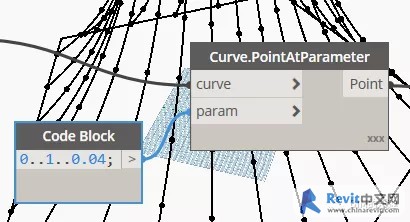

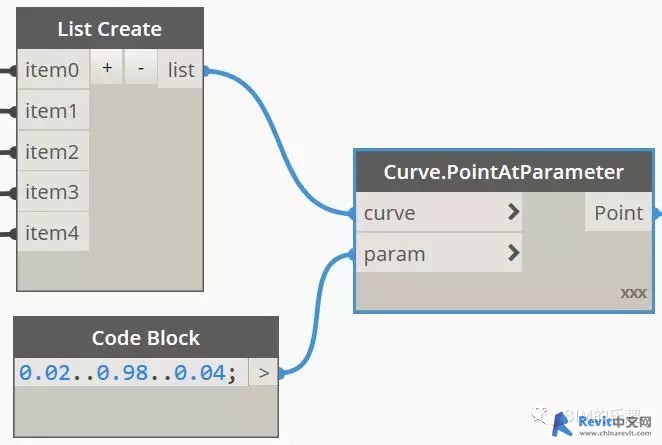

（1）接下來我們利用Curve.PointAtParameter節點，將五邊形等分，為了能夠使五邊形的端點變圓滑，我們等分的時候，利用列表，跳過五個角點。
這里要求輸入的列表是0~1之間的列表，需要自己思考下，需要等分多少段，然后去掉起點“0”和終點“1”
（2）然后我們將列表轉置，重新串聯成豎向的曲線
（3）按照前面的方法，我們把新生成得曲線，重新等分，得到一系列的點

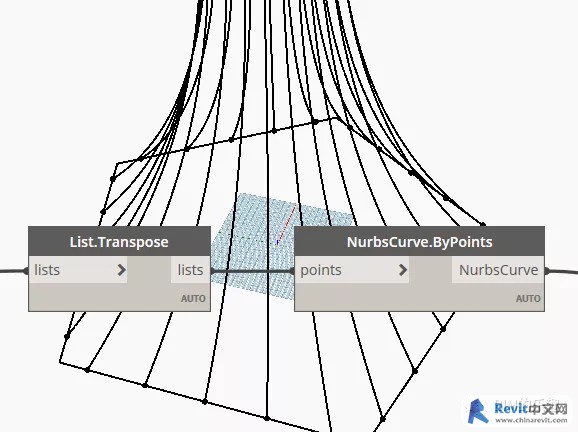

（4）接下來我們再將列表轉置回去，重新串聯成線

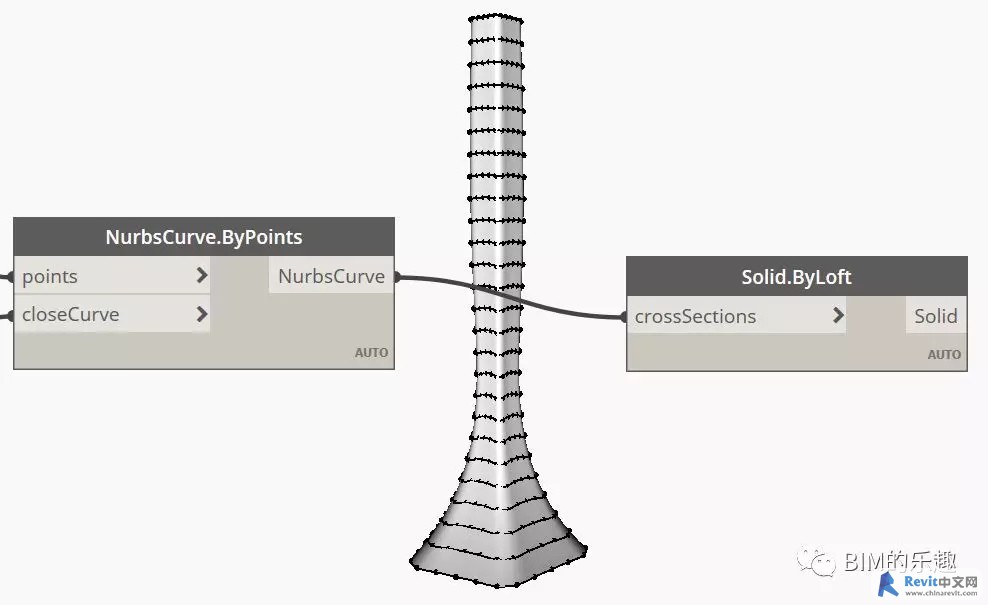

第五步：最后就可以利用loft來生成表面或者實體了

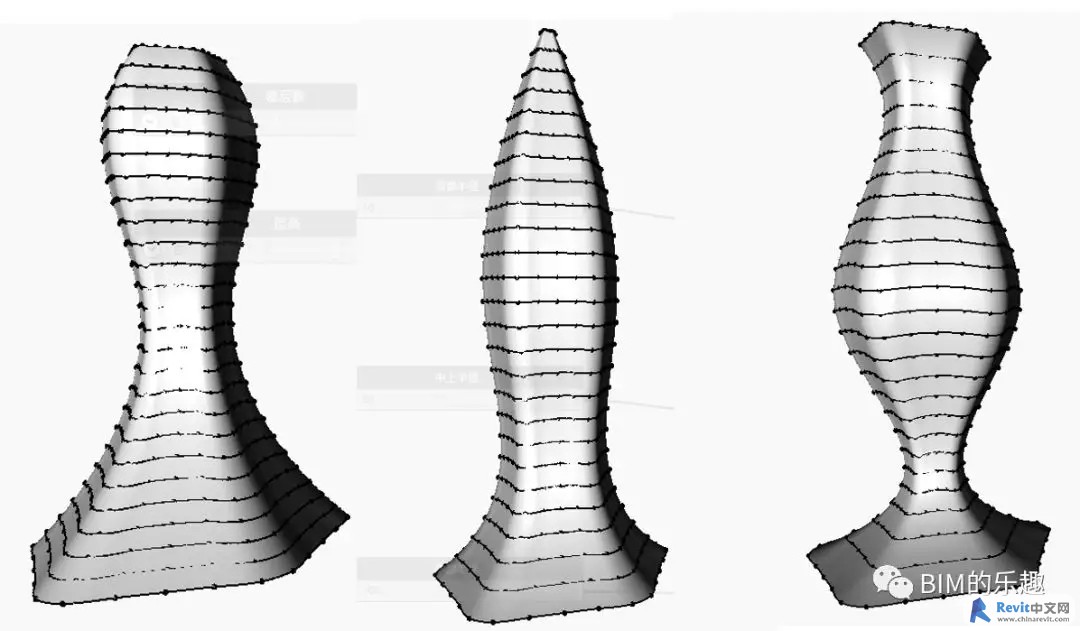

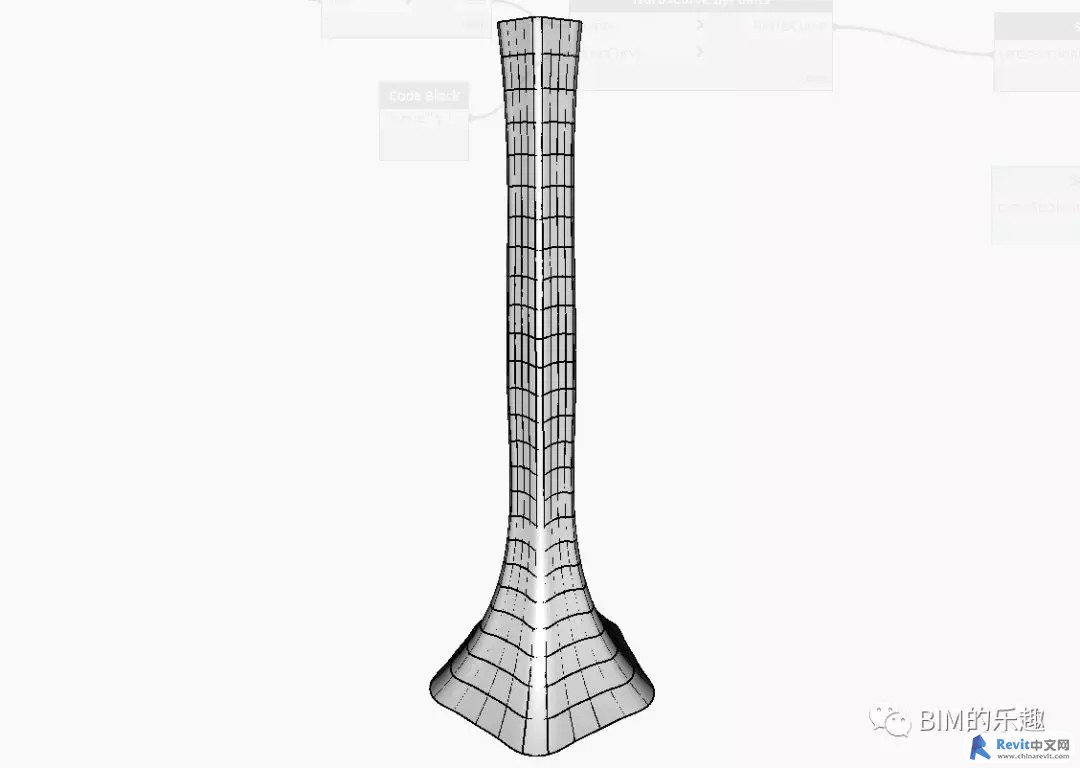

之后可以調整之前的參數，測試模型的變化了，可以擺出各種妖嬈的造型哦：
