項目部駐地圍墻通常采用PVC圍擋式圍墻，本文簡述一種在Revit中利用“欄桿扶手”命令創建PVC圍擋式圍墻的思路。

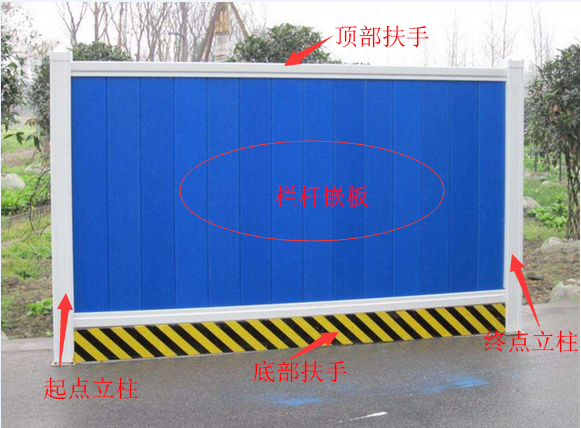

首先將圍擋分為如上圖所示“頂部扶手”、“底部扶手”、“起點立柱”、“終點立柱”“欄桿嵌板”五部分。

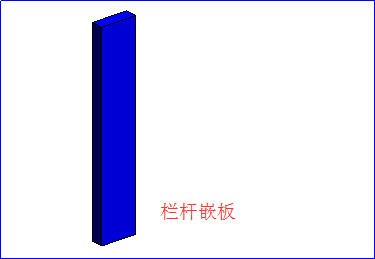

基于“公制輪廓-扶欄”、“公制欄桿-支柱”“公制欄桿-嵌板”族樣板分別創建圍擋“扶欄輪廓”、“立柱”、“欄桿嵌板”族，并設置好相關材質（具體尺寸參數可自己調整）。

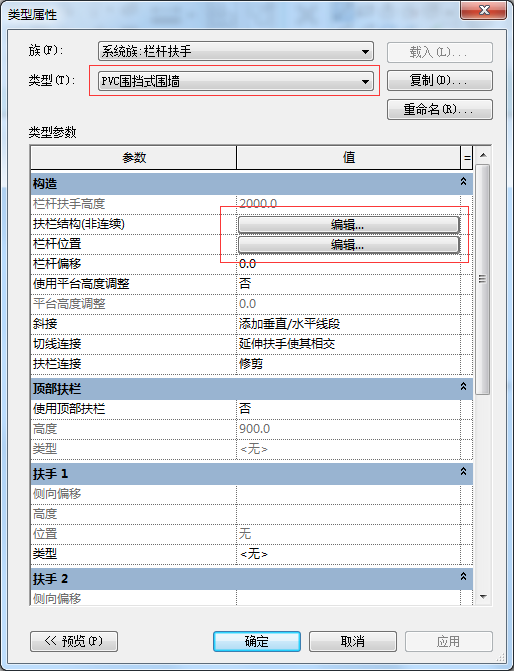

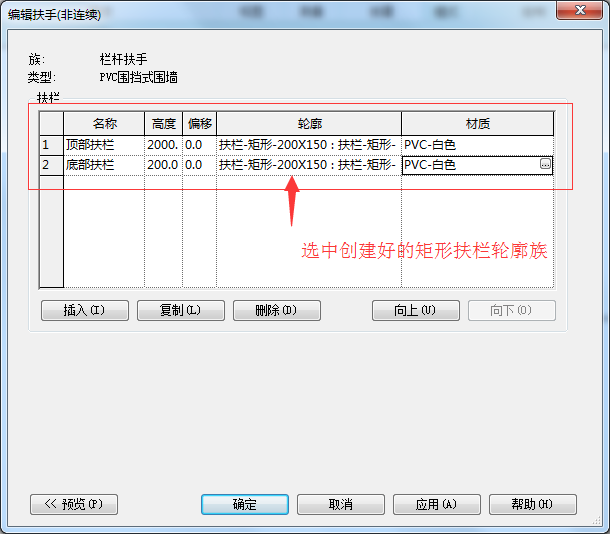

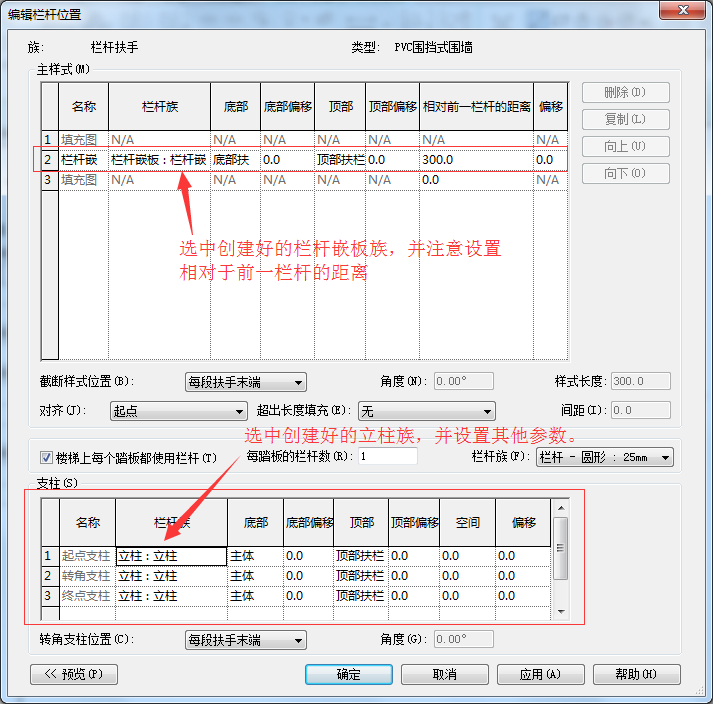

新建項目，將創建好的“扶欄輪廓”、“立柱”、“欄桿嵌板”族載入到項目中。選擇“欄桿扶手/繪制路徑”命令，打開類型屬性對話框如下設置。

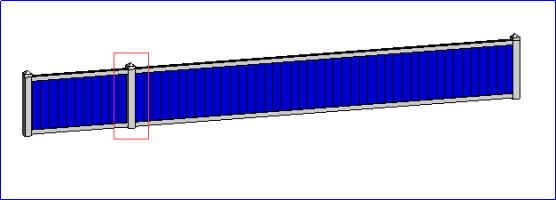

設置好后，在項目中繪制模型，如下圖示：

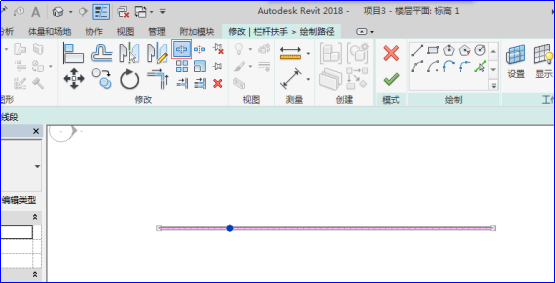

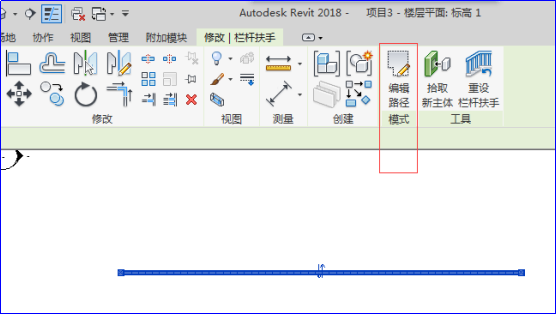

切換到平面視圖中，選中已創建的模型，單擊“編輯路徑”命令，
然后用“拆分圖元”命令，在適當位置拆分路徑，單擊確定，即可創建下一個立柱。

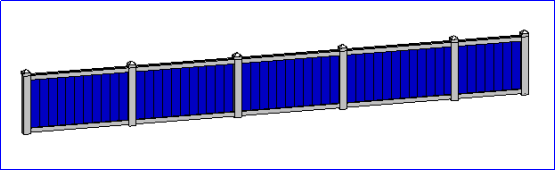

用同樣的操作可創建其他立柱。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
