我們在進行墻體設置的時候，在類型屬性中可以總是會看到【在插入點包絡】和【在端點包絡】這兩項設置，但是卻很少使用到它們，今天我們就來講講這兩項的作用

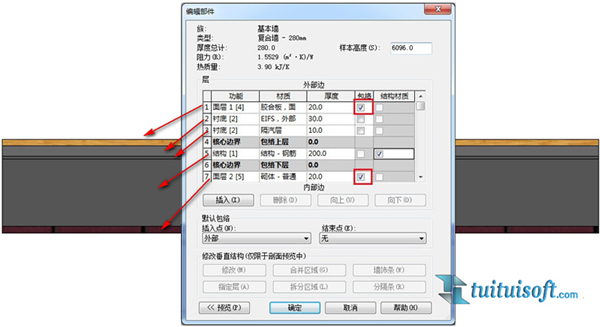

我先設置一個復合墻，內部和外部都分別勾選一個包絡，方便大家理解

【在插入點包絡】：是指在墻體中插入族的時候（例如門窗族等），在插入的邊緣進行包絡

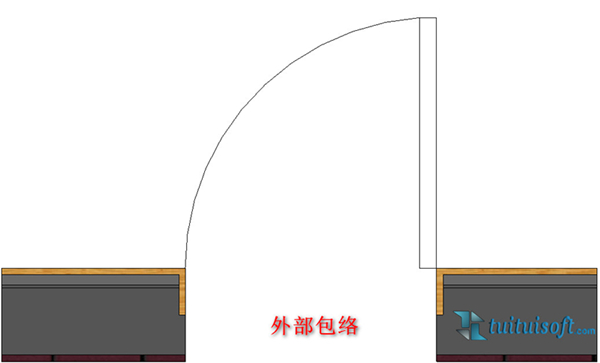

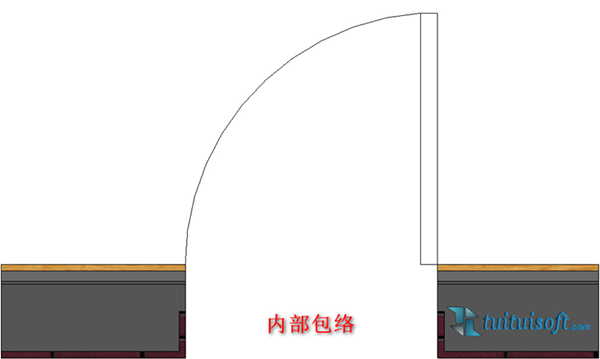

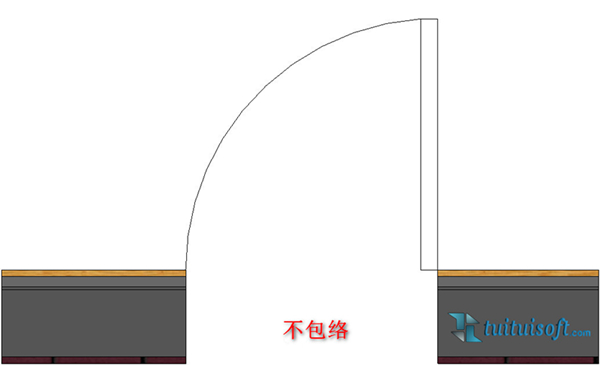

其中包括“不包絡”、“外部”、“內部”、“兩者”這四項，四項的區別如圖所示

【在端點包絡】：是指在墻體的端點處進行包絡

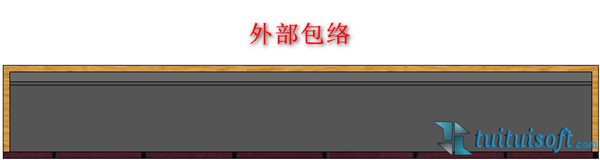

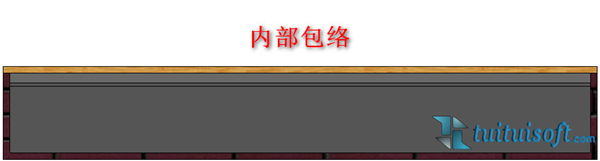

其中包括“不包絡”、“外部”、“內部”這三項，三項的區別如圖所示

這就是包絡的基本作用

OVER~
