今天學習了如何繪制車道，之前以為用坡道命令就行了，沒想到竟然還能用樓板來做。

關鍵命令：修改子圖元

其實方法很簡單，繪制完樓板后使用“修改子圖元”命令修改樓板邊緣高度即可！

具體操作：

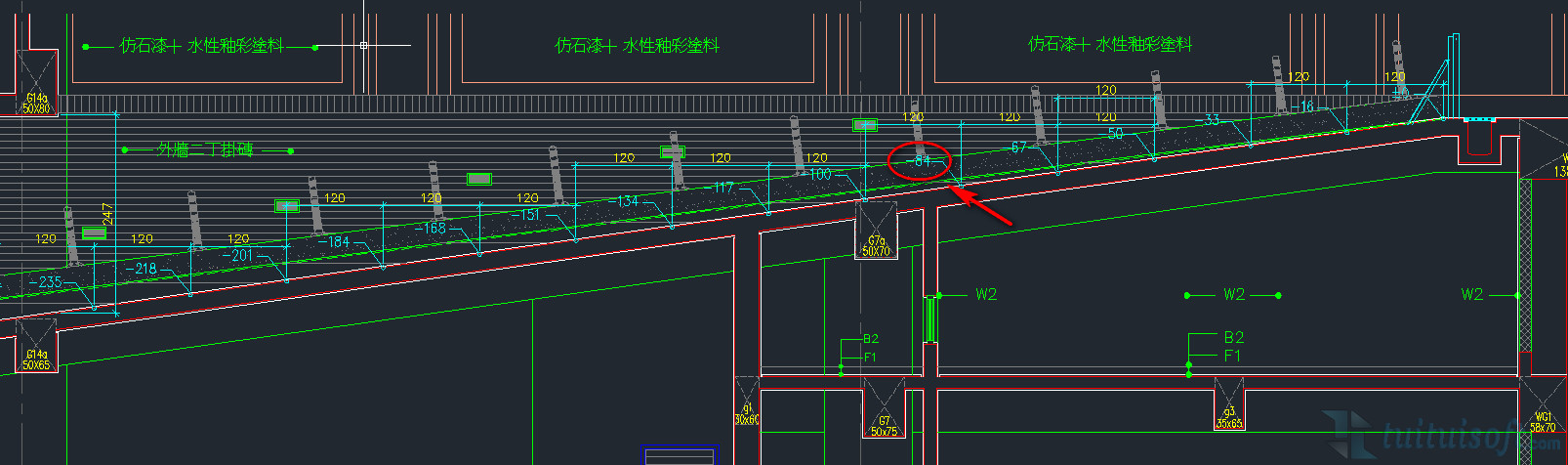

1、首先要看懂車道剖面圖上的高程點，如下圖，紅色標注為高程點，用來設置樓板邊的高度

2、根據平面圖使用樓板命令繪制車道，可以將這一段車道分成幾個部分進行繪制。

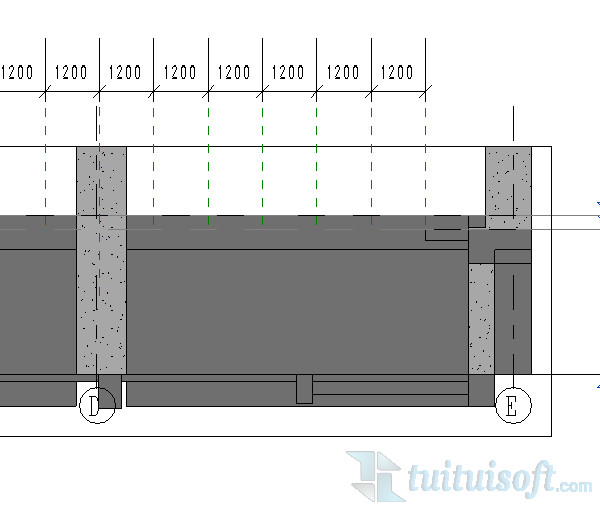

3、這里我們將車道分成三個部分進行繪制，繪制前可以做一個車道的剖面圖，接著在剖面視圖中根據圖紙繪制幾條參照平面

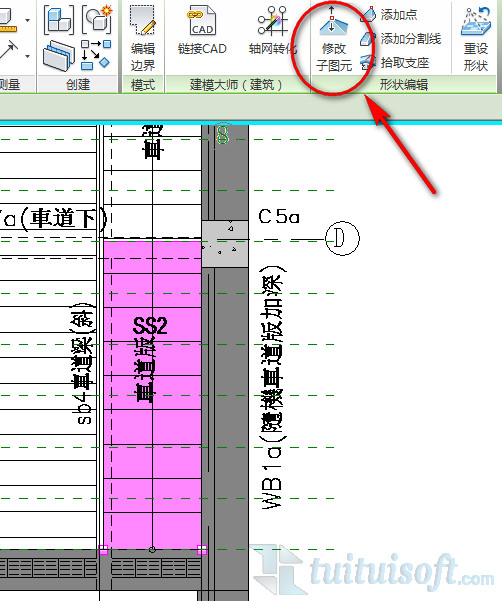

4、在平面圖中繪制一段樓板，樓板的長度為高程點間距的整數倍，接著選中樓板，在上方的修改選項卡中選擇“修改子圖元”命令

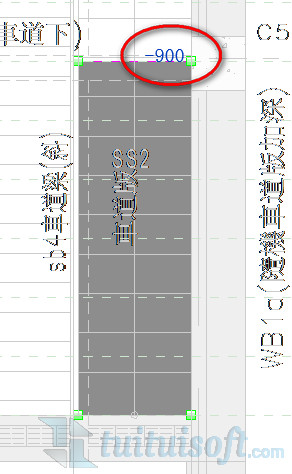

5、選擇樓板邊，設置最低點和最高點高程

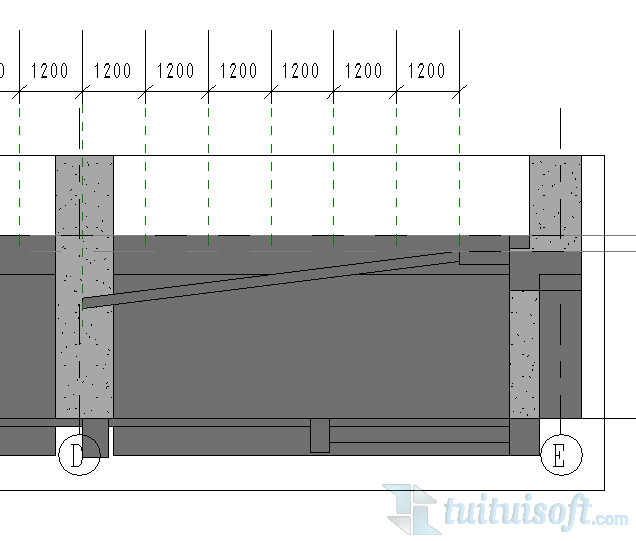

6、這樣一段車道就繪制完成了，可以根據這種方法繪制其他車道，對于轉彎處同樣可以使用這種方法，只需要根據平面圖修改樓板形狀即可

7、成果！
